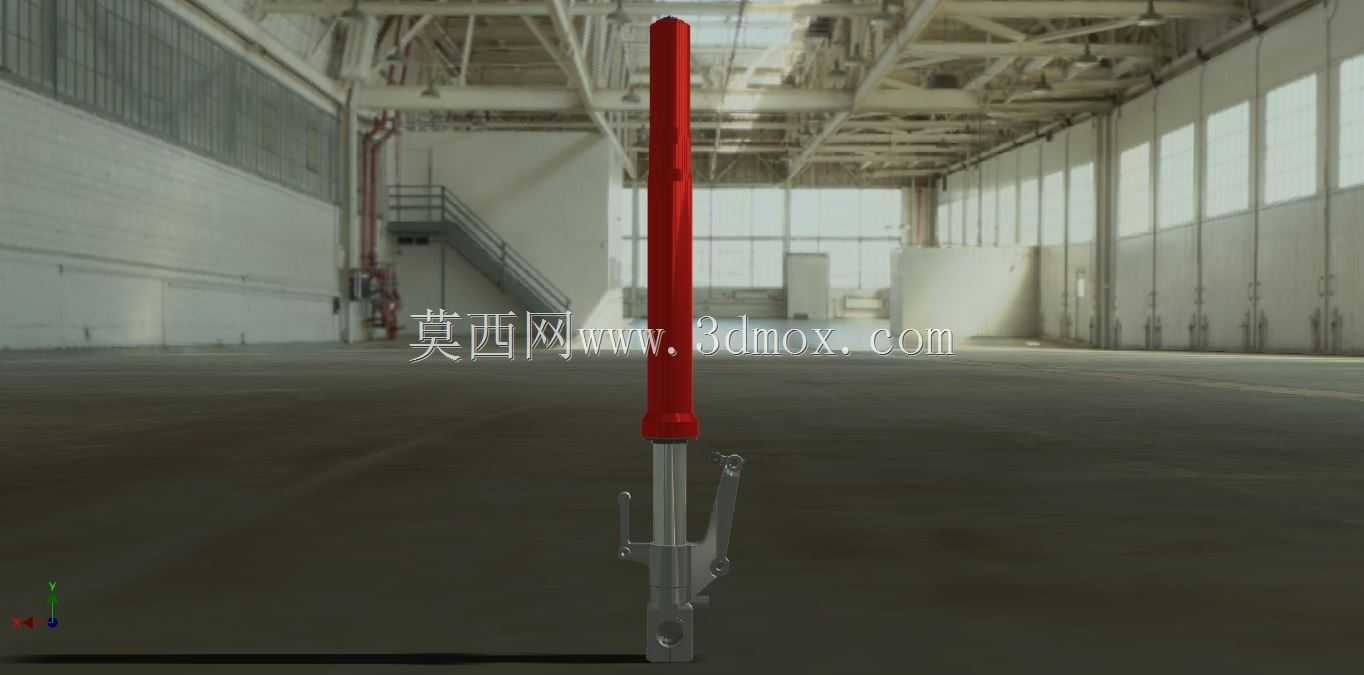

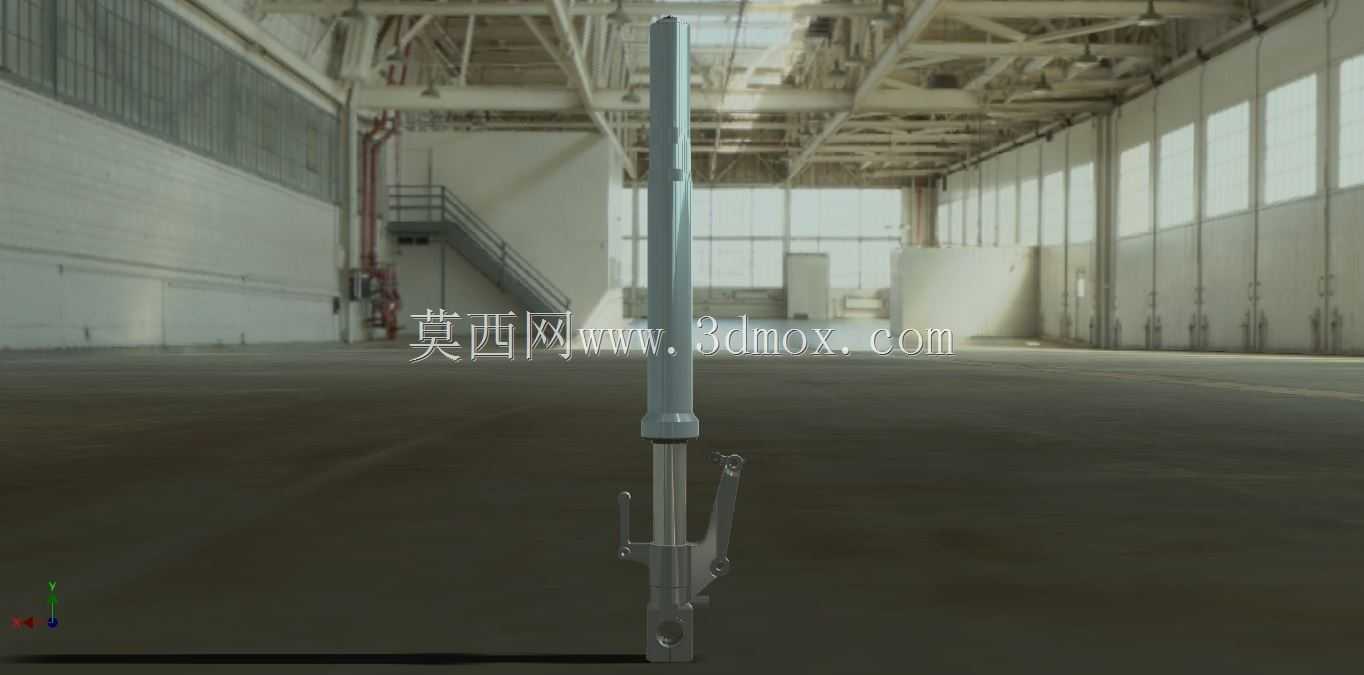

TL1000S摩托车前叉悬挂结构三维建模

项目分类:汽车类 发布时间:2024-09-25 ID:776326
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模
  • TL1000S摩托车前叉悬挂结构三维建模

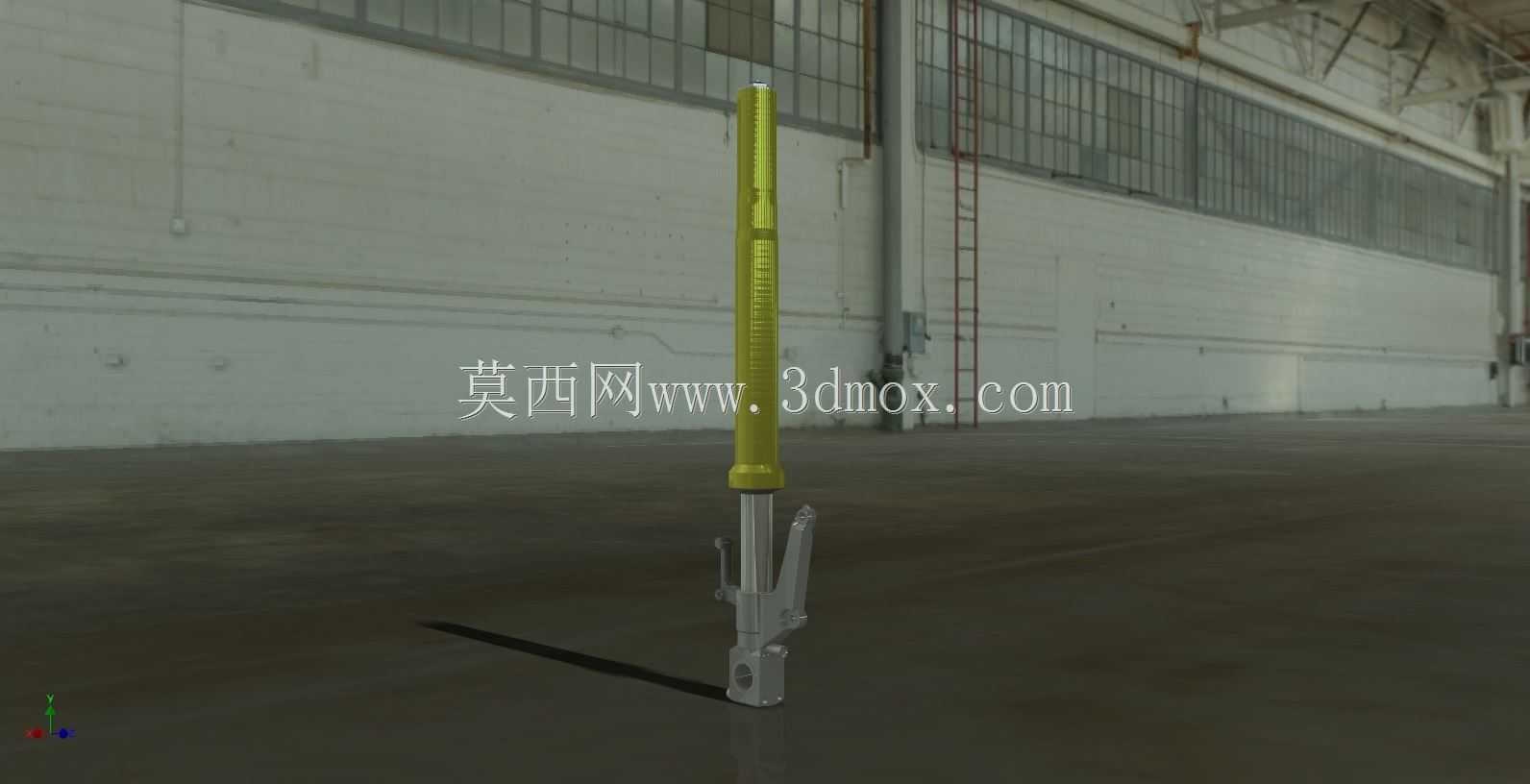

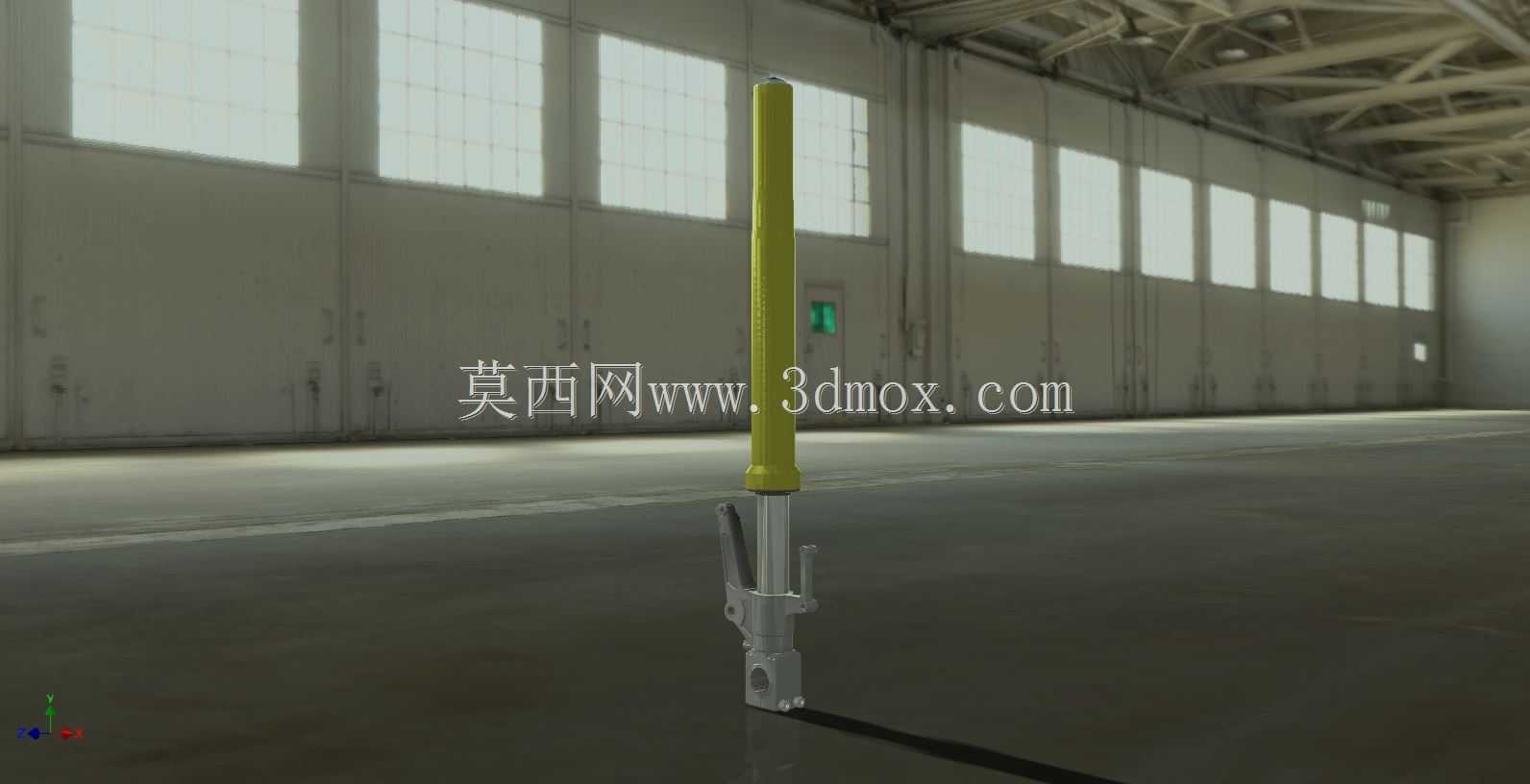

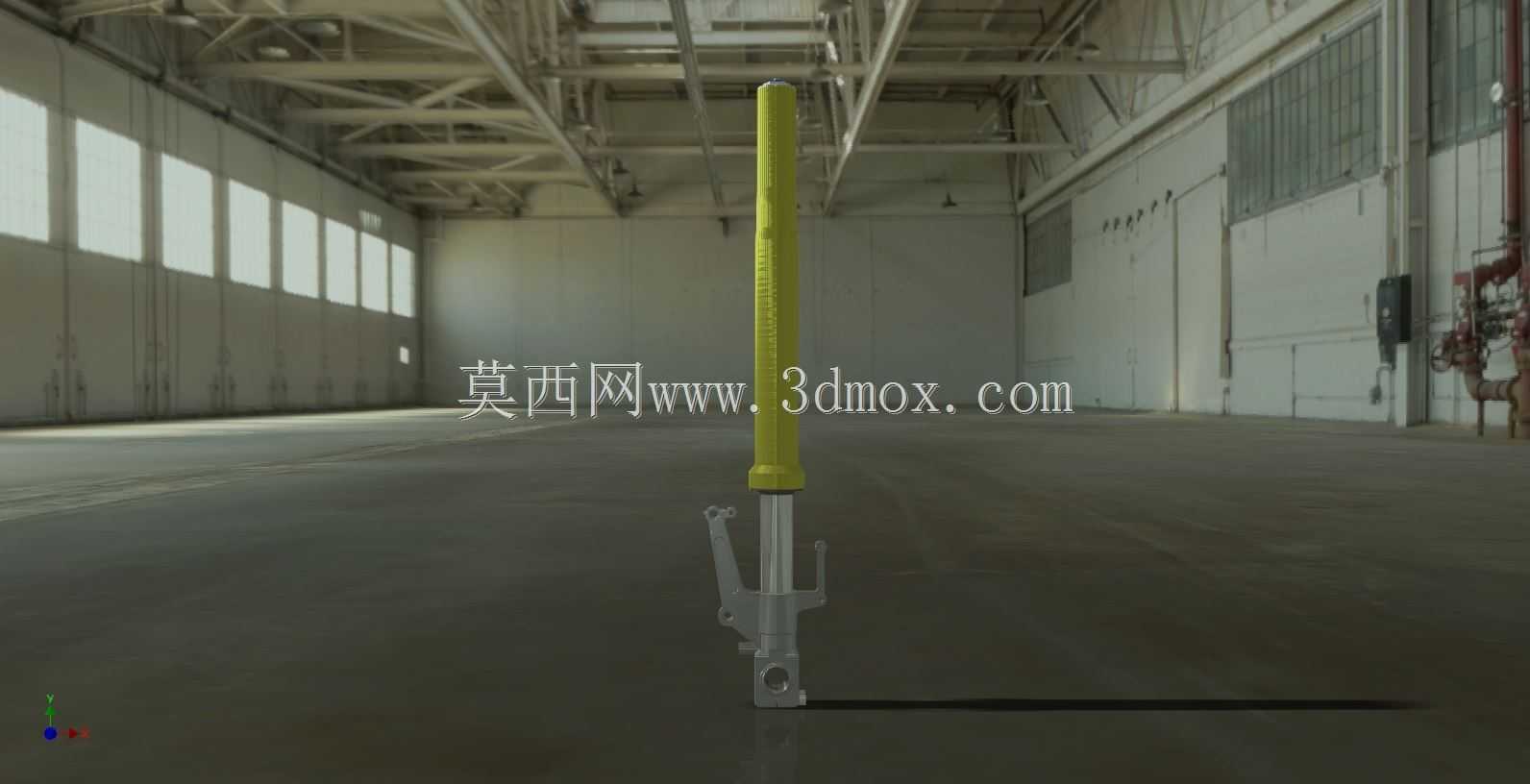

  这款前叉结构对应大排量运动摩托的前部承载需求,建模全程参照实车测绘尺寸搭建,所有配合面的公差预留都按照量产零部件的装配逻辑设置,没有做简化的非工程化处理。从实际使用场景来看,这类前叉主要承担前轮与车架之间的连接作用,行驶过程中需要传递纵向的支撑载荷、横向的转向力矩,同时还要过滤路面颠簸带来的冲击,建模时特意保留了叉筒内壁的导向槽结构、底部的轮轴安装座定位孔,以及侧置的刹车卡钳连接凸台,这些位置的尺寸精度直接决定后续装配是否存在干涉。

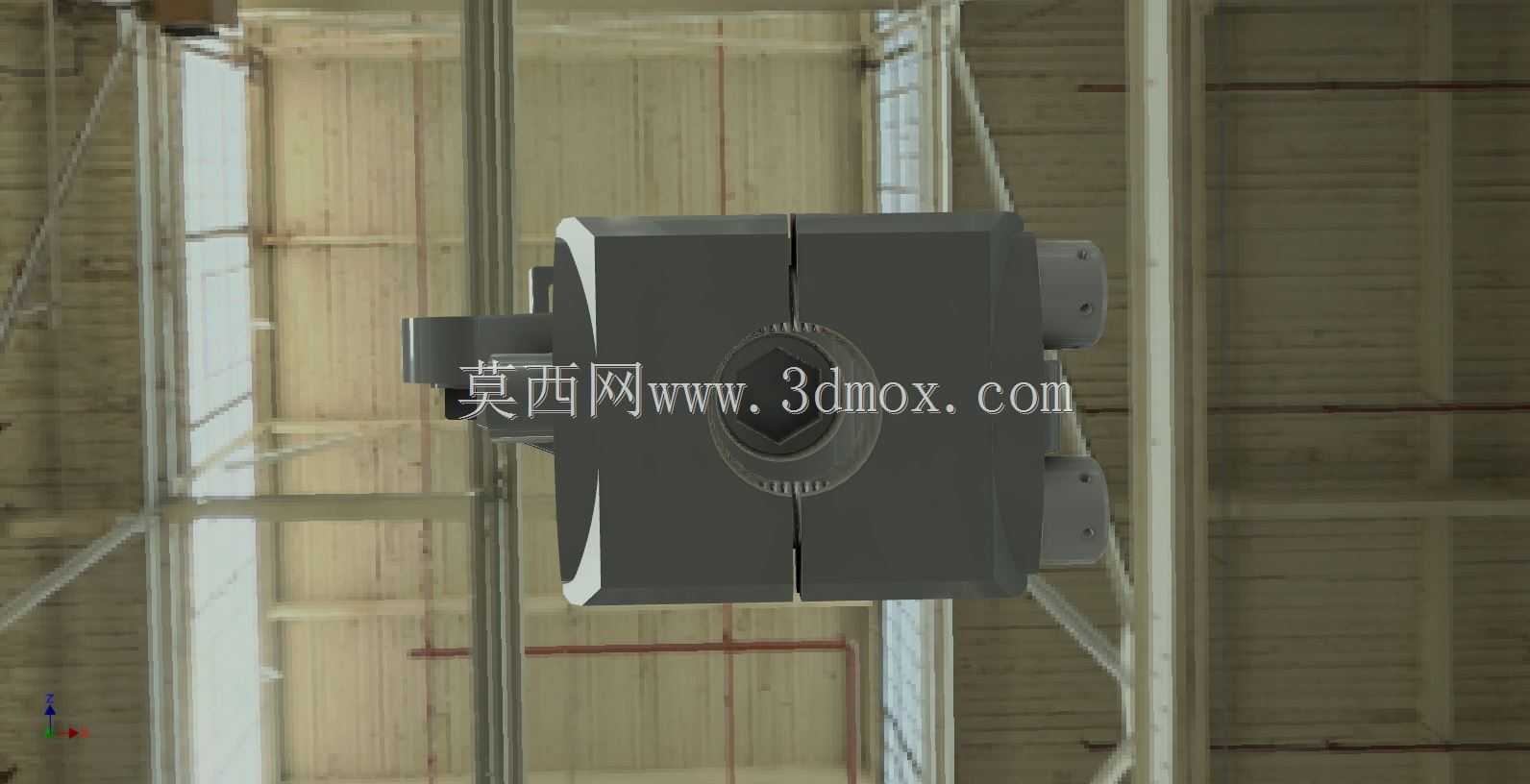

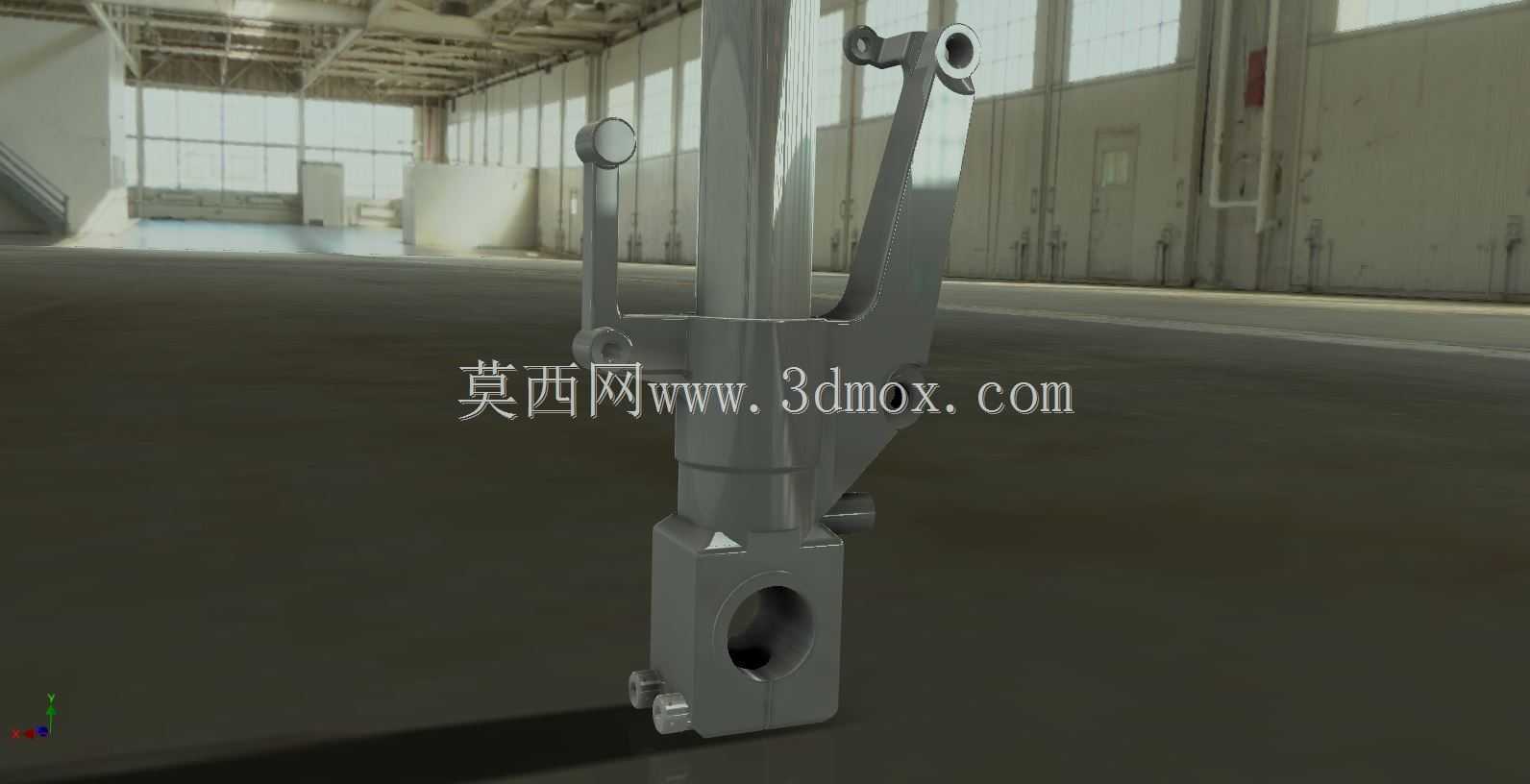

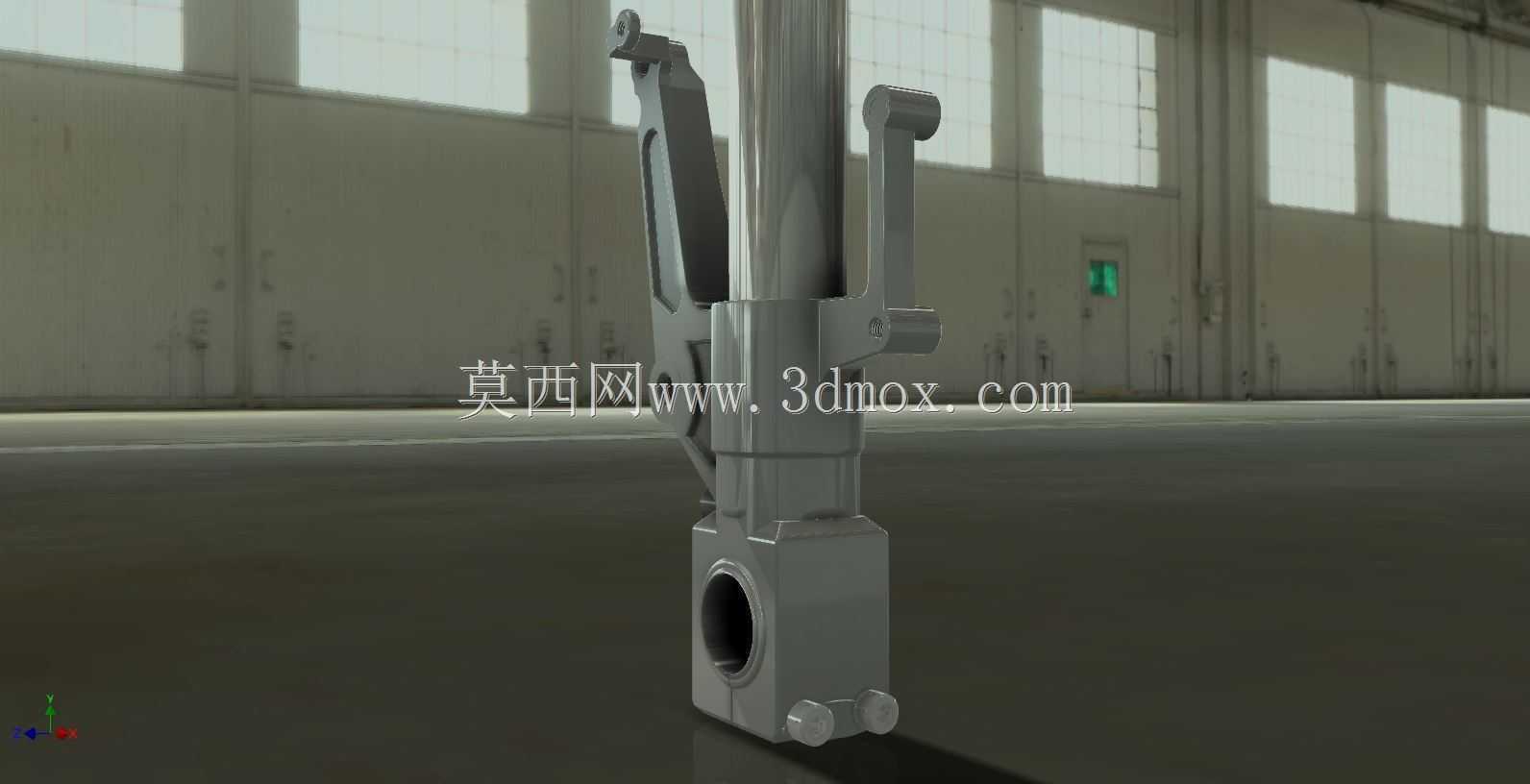

  设计思路上,整个前叉分为上下两个功能段,上部的长筒结构是阻尼油腔的容纳空间,外表面做了等距的防滑纹理处理,对应实车上的防尘套安装位,建模时没有把纹理做成贴图效果,而是通过实体切槽还原真实的凹凸结构,方便后续做有限元分析时直接提取网格,不需要额外修复几何面。下部的叉脚部分集成了轮轴固定槽、速度传感器安装位,以及挡泥板的连接螺柱,所有孔位的中心距都按照实车安装边界设定,轮轴安装孔的同轴度公差在建模时通过基准轴约束做了预留,避免后续导出工程图时出现基准偏差。

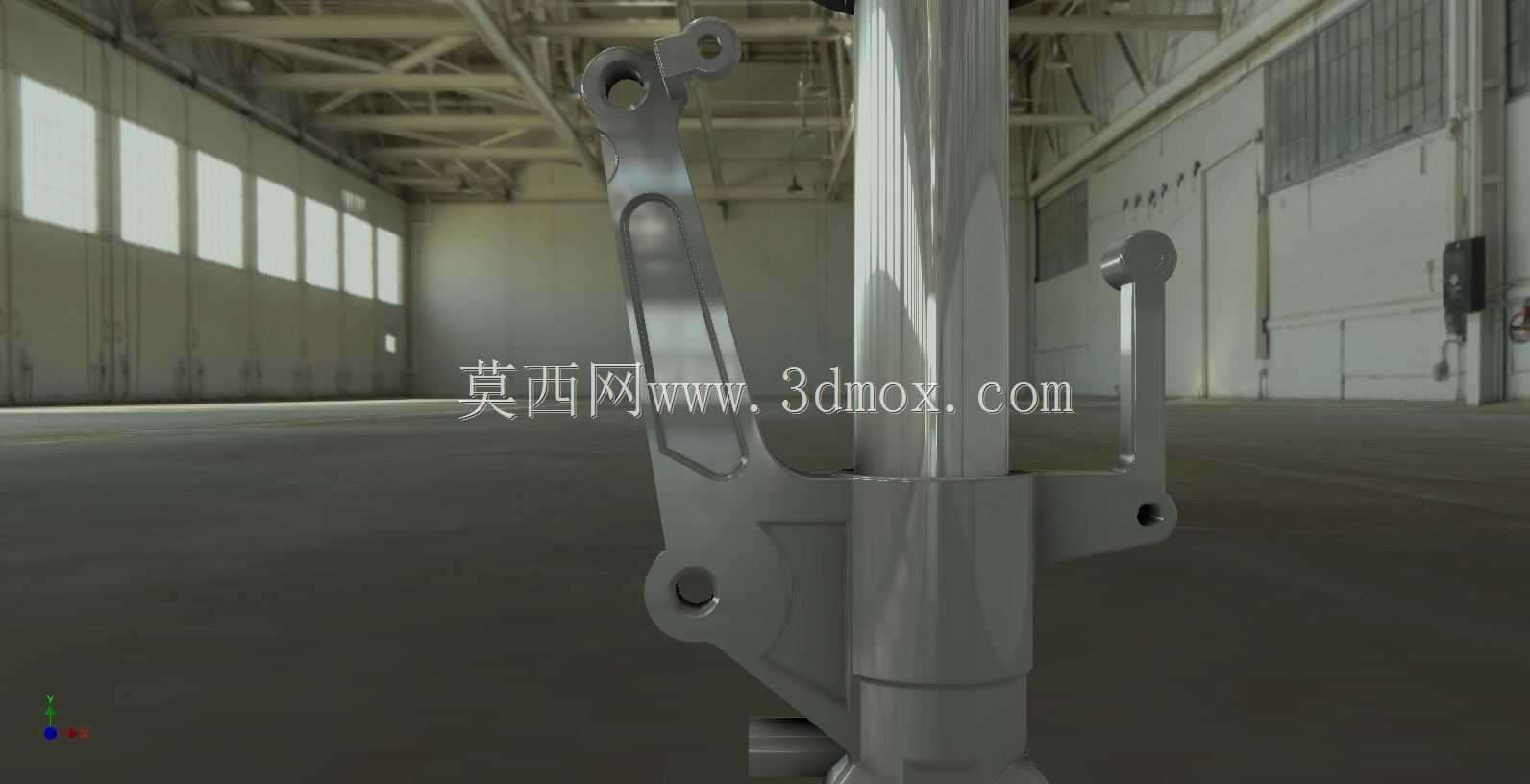

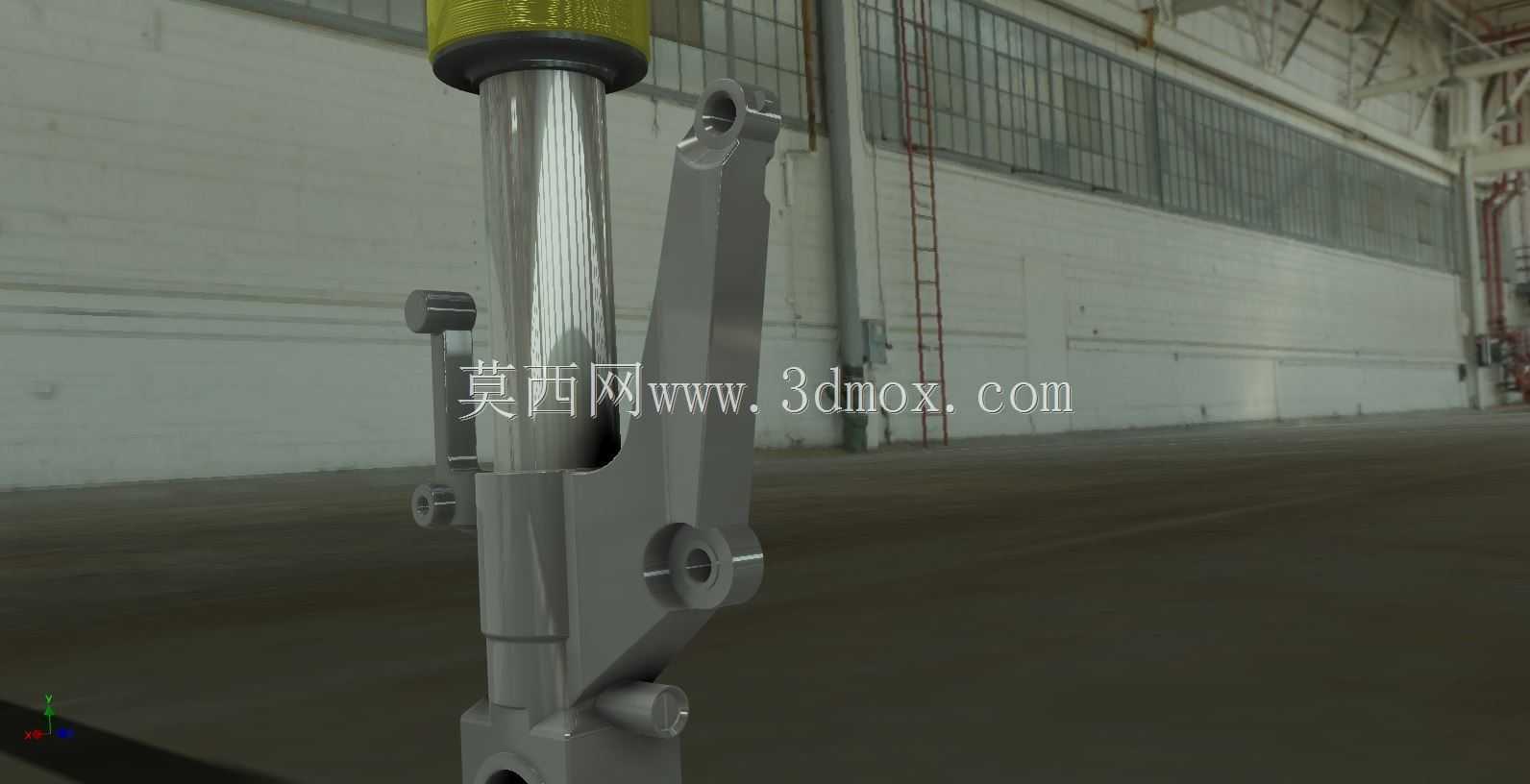

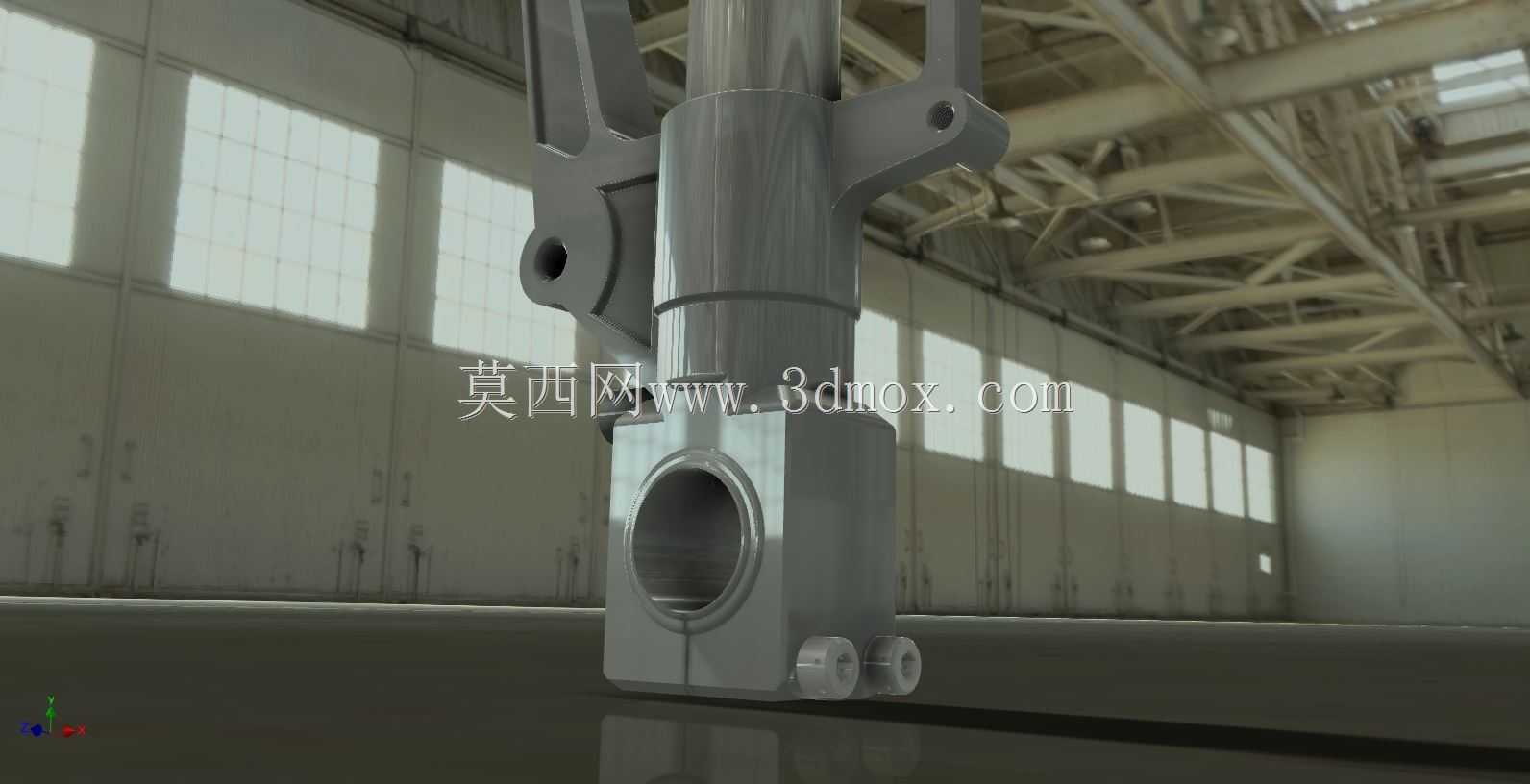

  从安装边界来看,前叉上部与方向把下联板的配合直径做了严格的尺寸匹配,配合段的长度刚好覆盖下联板的夹紧厚度,超出部分的筒身直径做了微小的收窄,既保证夹紧时的接触面积足够,又不会出现装配时的卡滞问题。叉脚部分的轮轴安装槽开口方向与整车前进方向垂直,槽宽对应标准摩托轮轴的直径尺寸,侧面的锁紧螺栓孔位置刚好避开刹车盘的旋转半径,不会出现运动干涉。刹车卡钳的安装凸台做了两个定位销孔和一个螺纹孔,孔位的相对位置与市售适配卡钳的安装尺寸完全一致,不需要二次修改就能直接用于改装件的匹配验证。

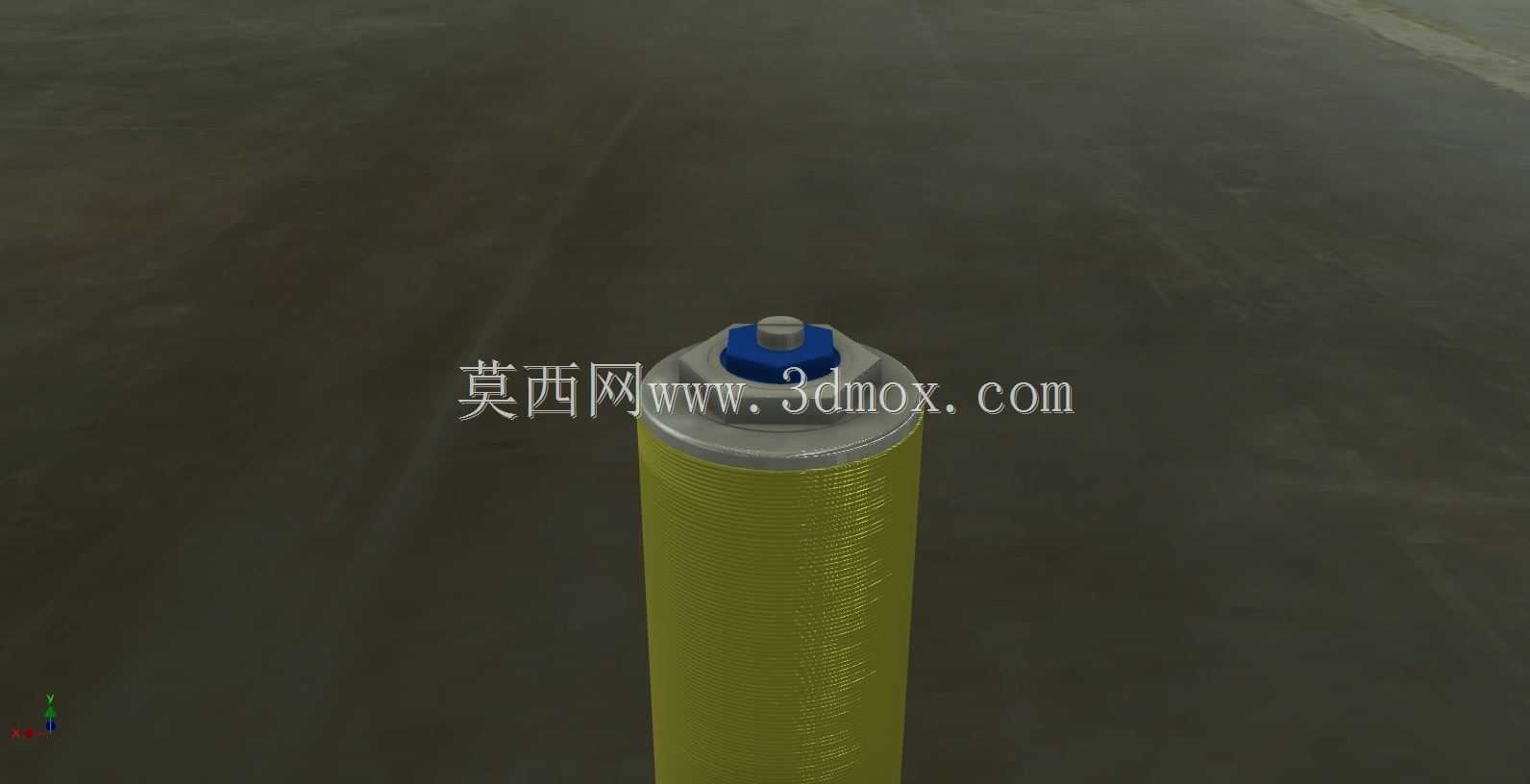

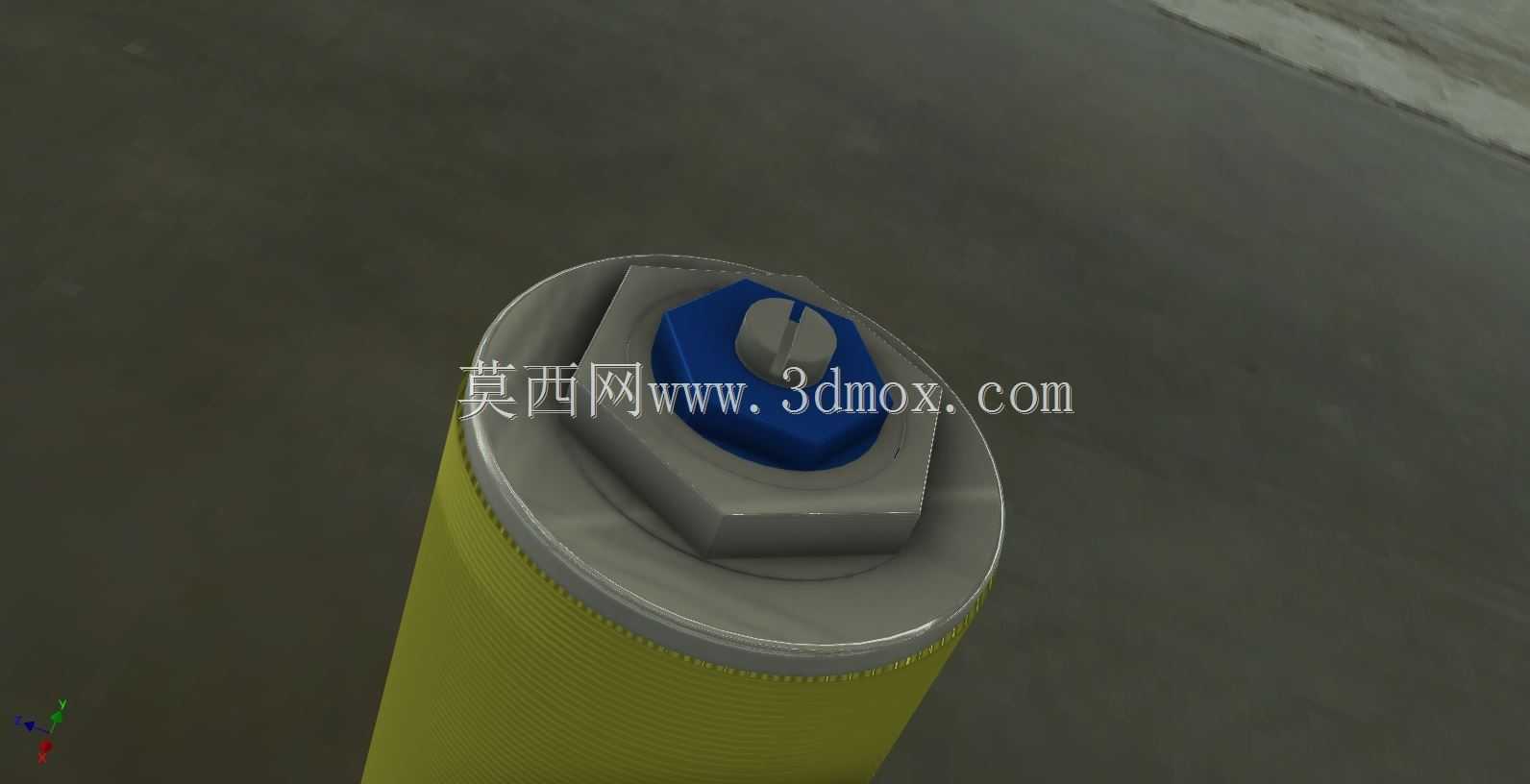

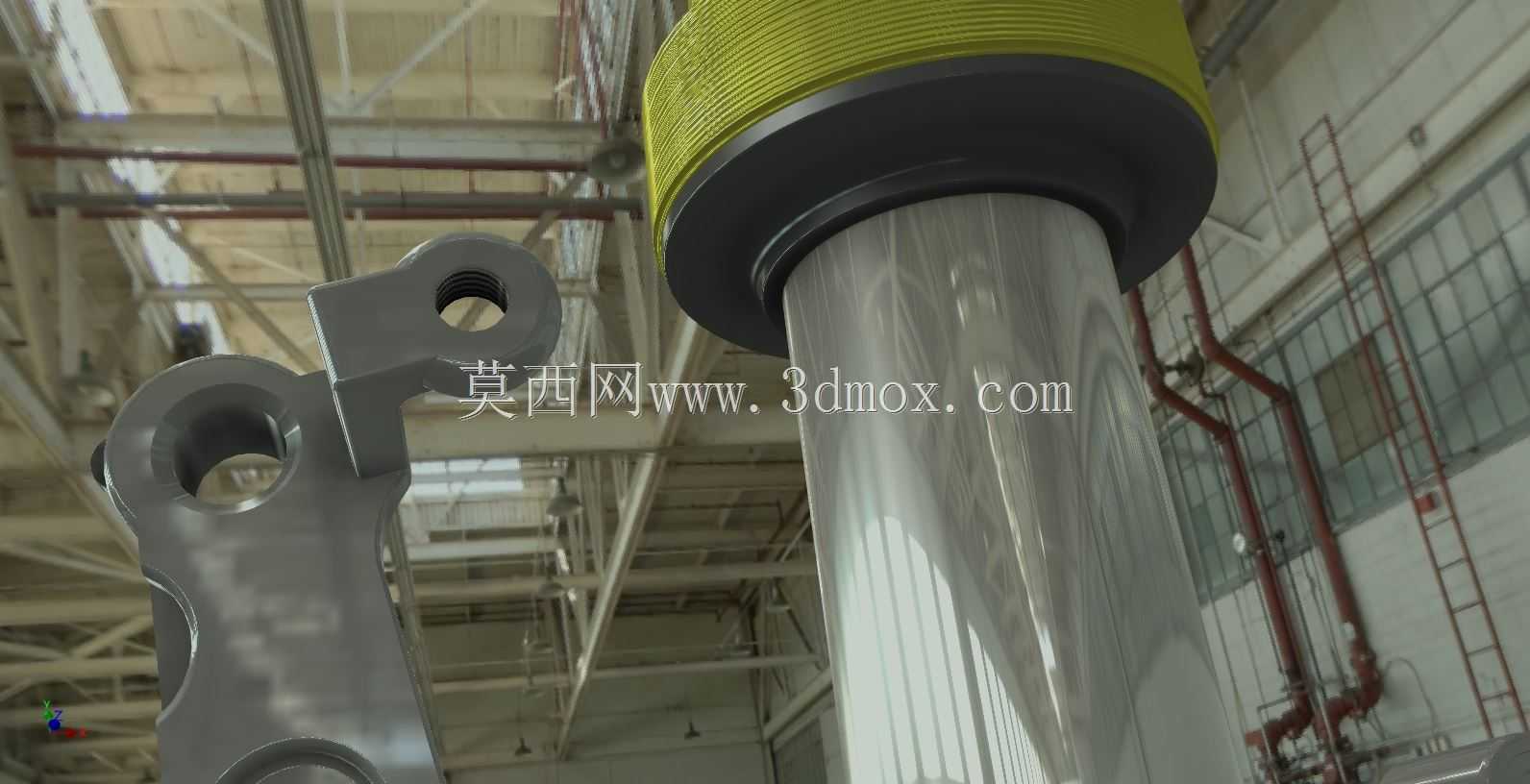

  功能特性方面,建模时还原了前叉内部的阻尼杆穿行通道,虽然没有把内部的阻尼阀片、弹簧等细碎零件全部建出,但预留的内腔尺寸完全符合该型号前叉的实际油液容量,后续如果需要做阻尼特性仿真,可以直接在内腔基础上补充内部零件,不需要重新调整外部的安装尺寸。叉筒上部的油封安装位做了对应的台阶槽,槽宽和槽深都按照标准摩托前叉油封的尺寸设定,台阶处的圆角处理也参照了机加工的实际工艺要求,没有出现直角尖角等不符合加工逻辑的结构。

  在实际的结构验证场景中,这个模型可以直接用于前叉的受力仿真分析,所有受力关键位置的壁厚都和实车保持一致,叉脚与叉筒连接的过渡位置做了加强筋结构,建模时保留了筋位的拔模斜度,对应铸造工艺的出模要求,不会出现无法开模的结构问题。侧置的连接支架除了固定刹车卡钳之外,还预留了ABS传感器的走线卡槽,卡槽的宽度刚好容纳标准的传感器线束,边缘做了圆角处理避免长期磨损线束外皮。

  很多初做摩托配件建模的设计者容易忽略前叉的行程限位结构,这款模型在叉筒内部做了对应的限位凸台,凸台的位置刚好对应前叉的最大压缩行程,不会出现减震打底时的结构碰撞问题。同时叉筒外表面的刻度标识位置也做了实体凸起,对应实车上的预载调节刻度,方便维修时调整预载参数做参考。整个模型的所有配合面都做了公差预留,间隙配合的位置预留了0.02到0.05mm的装配间隙,过盈配合的位置按照实际压装要求做了尺寸负差,完全符合机械加工的装配要求,不是仅用于外观展示的曲面模型。
