汽车传动系统用多孔式飞轮结构

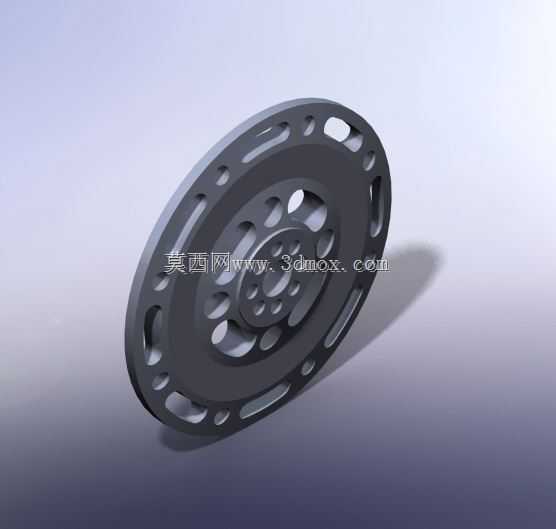

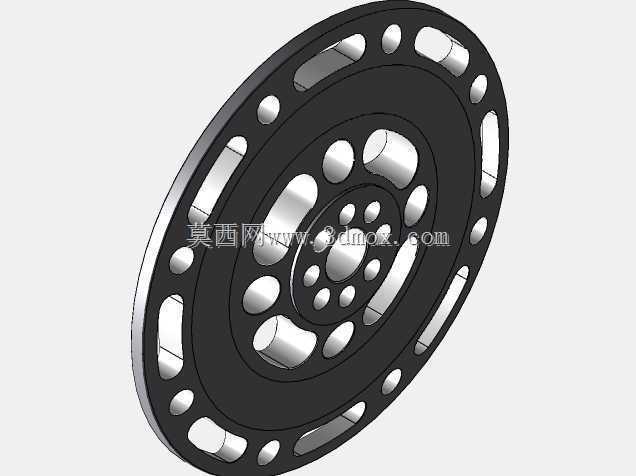

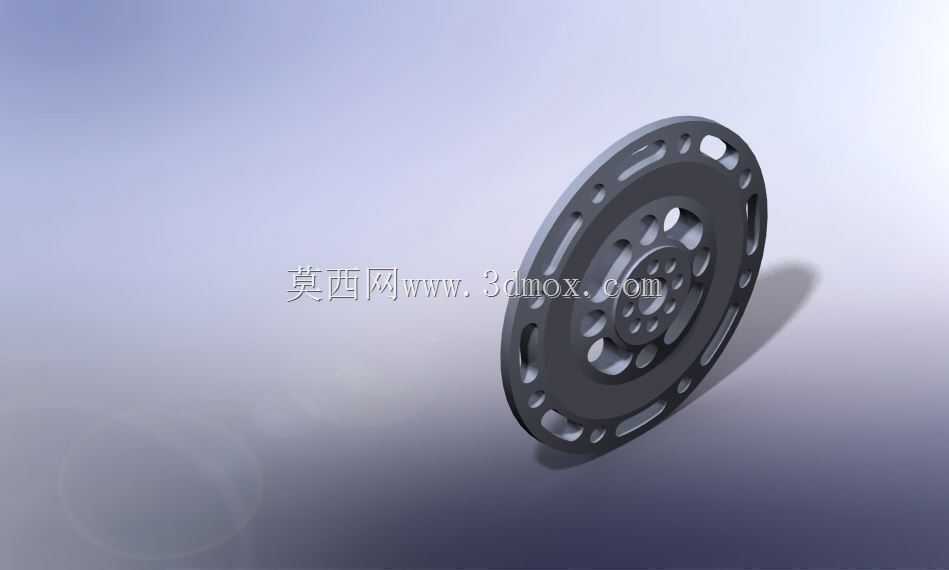

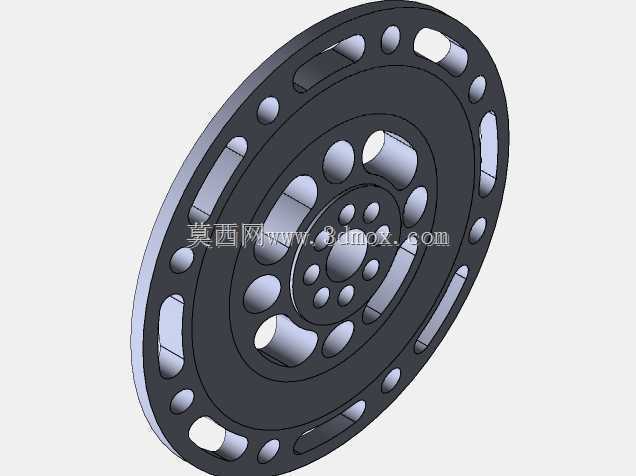

　　在燃油汽车动力传动链路里，飞轮是衔接发动机曲轴输出端与离合器输入端的核心旋转部件，日常工况下需要承接发动机做功冲程产生的脉冲扭矩，通过自身转动惯量抹平曲轴输出的转速波动，让动力传递更平顺，避免传动系统出现扭转共振，同时也是发动机启动时起动机齿轮啮合的受力载体，启动瞬间要承受起动机驱动齿轮的冲击载荷，带动曲轴完成初始转动达到点火转速。这款飞轮采用盘式辐条镂空结构设计，整体为圆盘形回转体结构，中心区域设置带定位孔的轮毂安装位，用于和曲轴输出法兰通过螺栓刚性连接，安装孔位的位置度公差需要控制在0.02mm以内，保证装配后飞轮的回转同轴度，降低高速旋转时的动不平衡量。辐板区域采用均匀分布的异形镂空槽设计，并非整面实心结构，

　　这种设计首先是在保证整体结构强度、满足转动惯量设计要求的前提下，尽可能降低飞轮自身的重量，减少曲轴端的旋转惯量冗余，提升发动机的响应速度，同时镂空结构可以在离合器结合时为摩擦片提供一定的散热空间，避免长时间半联动状态下摩擦片热量堆积导致的烧片问题。飞轮外缘设置有均匀分布的定位齿圈安装位，齿圈通过过盈配合压装在飞轮外缘，和起动机驱动齿轮匹配，齿圈的齿形参数需要和起动机齿轮模数匹配，保证启动啮合时的平顺性，避免打齿故障。从安装边界来看，飞轮装配后轴向端面需要和离合器压盘安装面完全贴合，端面的平面度公差需要控制在0.05mm以内，避免压盘装配后出现偏斜，导致离合器结合时抖动、分离不彻底等问题。

　　飞轮的厚度尺寸需要匹配对应车型离合器的安装行程，保证离合器分离轴承的工作行程在设计范围内，不会出现分离间隙不足或者自由行程过大的问题。在实际设计过程中，需要先根据发动机的排量、输出扭矩特性、怠速转速要求计算所需的飞轮转动惯量，转动惯量过大会导致发动机加速响应迟缓，换挡时转速回落慢，增加同步器的磨损；转动惯量过小则无法有效吸收曲轴的扭转振动，导致怠速抖动明显，传动系冲击增大。这款飞轮的镂空槽沿圆周方向均匀对称分布，每个槽的轮廓都做了圆角过渡处理，避免应力集中，在发动机急加速、急减速的扭矩突变工况下，不会出现辐板开裂的问题。中心轮毂区域的厚度大于辐板区域，提升和曲轴连接部位的结构刚度，避免螺栓预紧力作用下出现轮毂变形。

　　飞轮的动平衡精度需要达到G6.3级以上，在完成机加工后需要在动平衡机上进行测试，通过在辐板对应位置去重或者加装平衡块的方式，将剩余不平衡量控制在设计要求范围内，避免发动机高速运转时出现整车抖动的问题。在实际装车应用中，飞轮的摩擦面经过高频淬火处理，表面硬度达到HRC45-55，保证和离合器摩擦片长时间滑磨过程中不会出现过度磨损，摩擦面的表面粗糙度控制在Ra1.6-Ra3.2之间，既保证足够的摩擦系数传递扭矩，又不会过度磨损摩擦片。这款飞轮的结构设计适配横置前驱车型的手动变速器传动系统，整体安装尺寸和主流1.5L-2.0L排量自然吸气发动机的曲轴输出端匹配，安装孔位采用6孔均布设计，螺栓规格匹配M10的高强度螺栓，预紧力按照工艺要求控制在65-75N·m，保证连接可靠性，避免长时间运转后螺栓松动。
