汽车悬架用螺旋弹簧减震构件结构设计

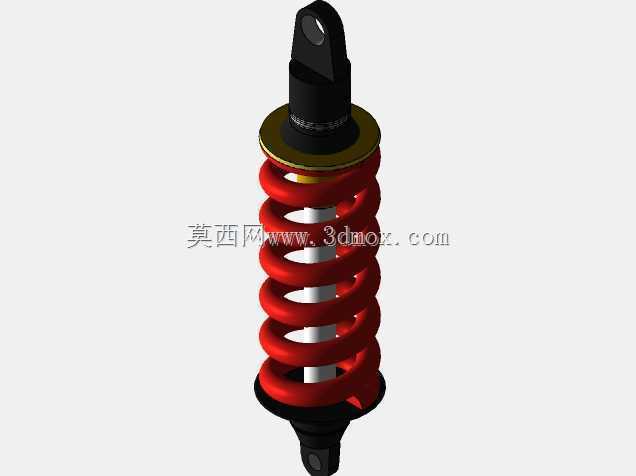

　　在乘用车辆、非道路越野机械的行走悬架系统中，这类螺旋弹簧一体式减震构件是承担滤震、支撑车身、约束车轮跳动轨迹的核心部件，日常行驶过程中路面传递的细碎颠簸、过坎时的瞬时冲击、过弯时的侧倾载荷，都需要这类构件完成能量吸收与耗散，避免刚性冲击直接传递到车架与驾乘舱，同时保证车轮与地面的有效附着力，避免行驶过程中车轮弹跳脱离路面引发的操控失控风险。从结构设计逻辑来看，这类构件采用螺旋弹簧与阻尼筒同轴集成的布局，上端吊耳结构用于连接车身悬架塔顶的安装支座，下端连接下摆臂或者转向节的安装位，同轴布置的形式可以最大程度压缩安装空间，同时让弹簧的支撑力与阻尼杆的受力方向保持同轴，避免阻尼杆承受额外的侧向弯矩，延长密封件与阻尼阀系的使用寿命。

　　设计过程中首先要明确安装边界的尺寸约束：上端吊耳的铰接孔中心到下端安装座的贴合面距离，需要匹配对应车型悬架的跳动行程，预留足够的压缩余量与拉伸余量，避免悬架达到极限行程时构件出现刚性顶触或者拉伸脱开的问题；螺旋弹簧的中径、线径、有效圈数需要匹配目标车型的簧下质量与设计载荷，弹簧刚度不能过高否则滤震效果变差，硬度过高会让路面颠簸直接传递到车架，刚度过低则会出现支撑不足，过弯侧倾过大、刹车点头明显的问题，同时弹簧的两端并圈磨平处理要保证端面与阻尼筒的弹簧座完全贴合，避免弹簧受力不均出现偏磨、异响甚至断裂的问题。阻尼筒的内部阀系设计要匹配弹簧刚度，压缩行程的阻尼力设置相对偏小，让弹簧可以快速吸收路面冲击，回弹行程的阻尼力设置偏大，

　　控制弹簧的回弹速度，避免弹簧反复弹跳引发车身余震，阻尼杆的表面处理需要满足耐磨、耐腐蚀的要求，表面粗糙度要控制在合理范围，避免长期往复运动磨损油封导致阻尼油泄漏失效。上端的铰接吊耳采用橡胶衬套压装的结构，一方面可以传递纵向与侧向的载荷，另一方面可以过滤路面传递的高频细碎振动，避免金属硬连接产生的异响传递到车身，吊耳的结构强度需要满足垂直冲击载荷、侧向载荷的强度要求，铰接孔的位置公差要控制在合理范围，避免安装后出现阻尼杆偏斜的问题。实际建模过程中需要重点关注几个配合关系：弹簧与上下弹簧座的定位止口配合，要保证弹簧安装后不会出现径向窜动；阻尼杆与上端导向套的同轴度公差，需要控制在0.1mm以内，避免往复运动过程中出现卡滞；

　　上下安装点的铰接孔轴线平行度，要保证安装后构件可以随悬架跳动自由摆动，不会出现别劲的问题。这类构件除了应用在常规乘用汽车的前后悬架之外，在改装越野车辆、电动两轮车、小型非道路作业机械的行走机构中也有广泛应用，不同应用场景下的参数调整逻辑存在差异：越野场景下需要更长的行程、更高的弹簧刚度与更大的阻尼力，应对大落差路面的冲击；城市通勤车辆则需要偏软的刚度与更细腻的阻尼调校，优先保证驾乘的平顺性。建模时螺旋弹簧的建模需要注意有效圈数与两端并圈的过渡处理，避免螺旋线在端点位置出现突变导致应力集中，阻尼筒的外筒、防尘罩、上端锁紧螺母这些细节结构都需要按照实际装配关系还原，不能省略关键的定位结构，否则后续做装配干涉检查、运动仿真的时候会出现偏差，比如防尘罩的伸缩行程需要匹配阻尼杆的最大拉伸长度，避免拉伸到极限位置时防尘罩被拉脱，压缩到极限位置时防尘罩不会被上下支座挤压变形。
