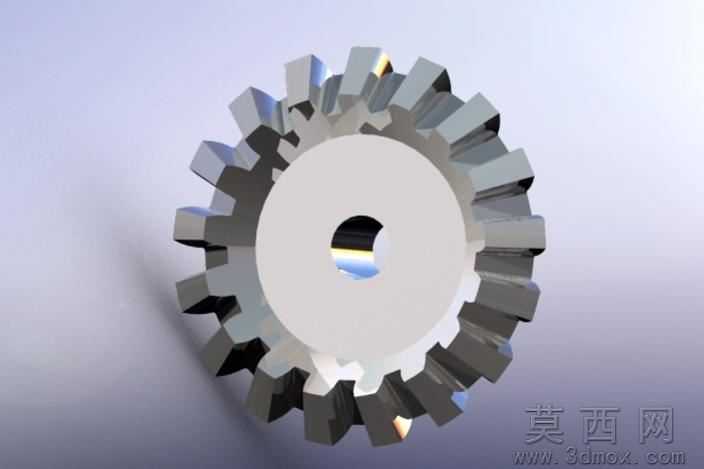

本作品为应用于汽车传动场景的直齿锥齿轮三维模型,建模过程依托三维机械设计软件完成,整体遵循机械设计标准规范开展结构设计。建模初期先梳理锥齿轮的核心参数逻辑,明确分锥角、模数、齿数、齿顶高系数等核心设计参数的匹配关系,先绘制齿轮的基准回转轴线与分度圆锥基准面,通过草图绘制工具完成单个轮齿的齿廓截面绘制,齿廓曲线严格按照渐开线齿形的生成逻辑拟合,保证齿形啮合的精度符合传动要求。完成单个轮齿的特征创建后,通过圆周阵列特征围绕中心轴线完成全部轮齿的均匀排布,阵列过程严格控制角度公差,保证每个轮齿的间距误差控制在机械设计允许范围内。齿轮中心的轴孔结构按照传动配合要求设计,孔内的键槽特征同步完成建模,保证与传动轴的装配匹配度。模型材质采用常用的合金结构钢材质预设,渲染阶段调整金属材质的粗糙度、反光度参数,还原钢制齿轮经过机加工后的金属质感,轮齿表面做了精加工质感处理,中心孔区域做了装配面的哑光质感区分,整体渲染效果清晰展现齿轮的结构细节。结构设计上充分考虑锥齿轮的相交轴传动特性,轮齿的锥度与分锥角度完全匹配汽车差速器等传动场景的轴交角要求,齿厚从大端到小端的渐变过渡符合锥齿轮的受力分布逻辑,既保证传动过程中轮齿的接触强度,也兼顾了轻量化设计需求。整体建模过程特征树逻辑清晰,所有参数均可编辑调整,可直接用于后续的工程图生成、装配模拟、运动仿真以及有限元受力分析等工作,能够为汽车传动系统的设计验证提供精准的三维模型支撑,也可作为机械设计教学中锥齿轮结构讲解的演示素材。
