三工位折叠式摇滚车床座椅结构设计

　　在普通车床、摇臂钻床及小型滚齿设备的现场操作场景中，操作工位的配套座椅长期处于被忽略的设计盲区，多数车间采用通用方凳或无靠背座椅，既无法匹配不同身高操作人员的操作视距，也难以适配设备周边狭窄的安装空间，甚至会在设备进给、排屑过程中出现磕碰干涉。这套三工位折叠式座椅结构，正是针对机加工工位的实际使用痛点开发，可直接固定在车床床身侧方的预留安装平面上，无需额外占用车间通道空间。

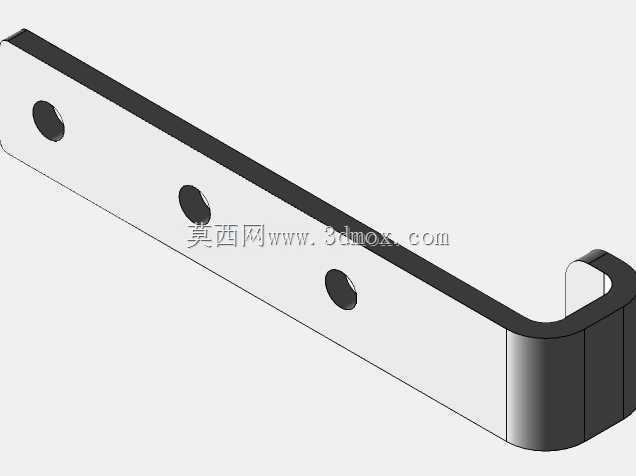

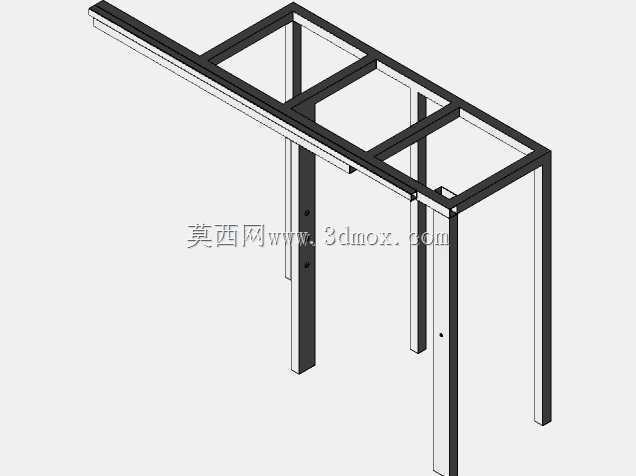

　　从结构设计逻辑来看，整套座椅采用模块化分体思路，三个独立座位单元共用底部一体化安装基座，基座底部设置两处带定位凸台的安装耳，可直接卡入床身侧方的T型槽内，通过两颗M10内六角螺栓即可完成锁紧固定，安装边界控制在基座本体范围内，不会向床身外侧额外突出超过80mm，避免操作人员走动时发生剐蹭。每个座位单元的翻转铰接点设置在基座后侧，采用阻尼式销轴连接，无需额外锁止结构即可在0-90度翻转区间内任意角度悬停，操作人员可根据自身操作习惯，将座面调整到与操作视距匹配的高度与角度，不需要使用时可直接向上翻折贴靠在床身侧壁，翻折后整体厚度仅为120mm，完全不会干涉卡盘装夹、工件吊装等操作。

　　座面部分采用分层结构设计，底层为15mm厚的硬质纤维承力板，可承受不低于120kg的静载荷，完全满足成年操作人员长期落座的承重需求；硬质板上方铺设20mm厚的高密度发泡缓冲层，外层覆盖耐磨PVC蒙皮，可抵御车间内切削液飞溅、铁屑刮擦的日常损耗，蒙皮边缘采用压条螺丝直接固定在硬质承力板的下表面，出现磨损时可快速拆卸更换，无需整体更换座体。座面边缘做了R15的圆角倒钝处理，避免操作人员转身时被锐角磕碰，所有外露金属部件均做发黑防锈处理，适配车间内多油污、高湿度的使用环境。

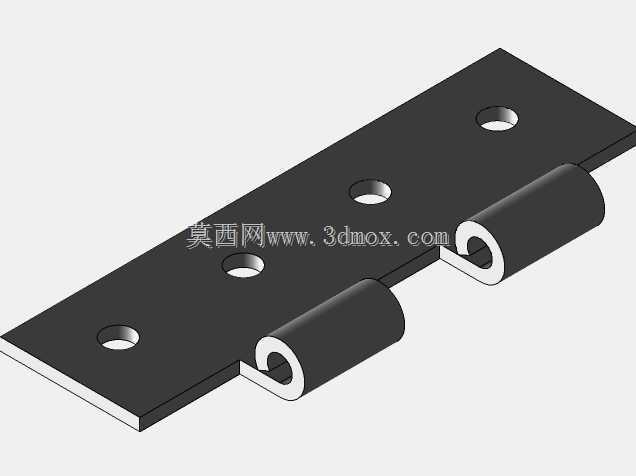

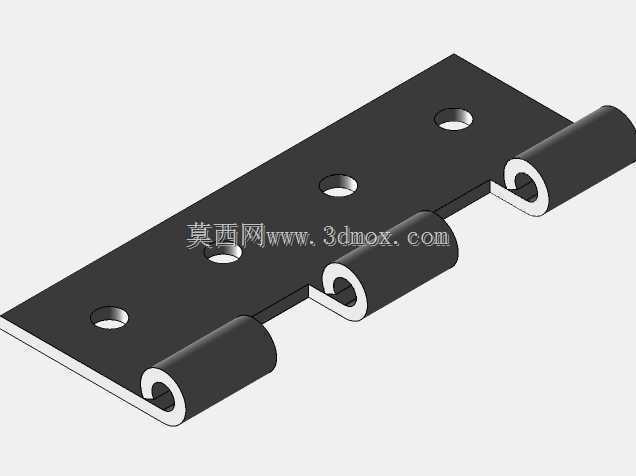

　　在实际使用场景中，这套三工位结构可同时满足主操作位、辅助上下料位、质检抽检位三个工位的落座需求，不需要额外配置移动座椅，尤其适合中小型加工车间多班次轮换、多人协同操作的车床设备。设计过程中特意规避了复杂的传动与锁止结构，所有铰接部位均采用标准销轴与铜套配合，日常维护仅需每半年加注一次润滑脂即可，没有易损的塑料卡扣或弹簧结构，整体使用寿命可与主机设备保持一致。安装时无需对原有床身进行焊接、打孔等二次加工，完全利用床身原有T型槽的安装空间，适配市面上多数C6140、C6132系列普通车床及小型摇臂滚齿设备的侧装空间，座面展开后距离地面高度可根据安装位置调整在420-480mm区间，符合人机工程学中操作工位的落座高度要求，操作人员落座后手臂自然放置即可接触到车床进给手轮，不需要过度前倾或抬臂，可有效降低长时间操作的疲劳感。
