可拖拽驱动动画式传动滚子链三维设计

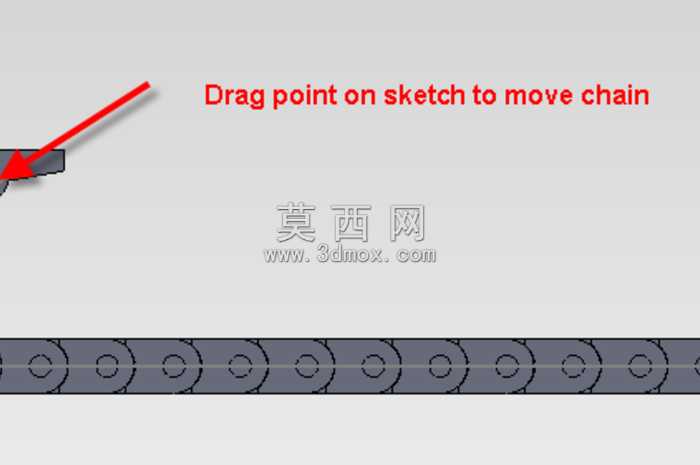

本作品为可交互驱动的传动滚子链三维建模成果，建模过程中首先梳理链传动的核心运动逻辑，针对滚子链的链节铰接特性进行参数化设计，先完成单个内链节、外链节的独立建模：内链节部分精准还原套筒与内链板的过盈配合结构、滚子与套筒的间隙配合关系，外链节部分匹配销轴与外链板的固定装配结构，所有链节的尺寸参数均参考通用传动链的标准规格设定，保证链节间铰接转动的自由度符合真实物理特性。完成单节链节建模后，通过阵列配合与路径配合约束，将多组链节依次拼接为闭环长链，同时在链的端部设置可交互的草图控制点，将控制点的位置参数与链节的运动约束进行关联绑定，实现拖拽草图上的控制点即可驱动整根链条沿预设路径移动的动画效果，无需额外添加运动算例关键帧即可直观演示链传动的运动过程。材质设置上，针对链板、销轴、滚子的不同部件特性匹配对应金属材质：链板采用调质钢材质表现，调整金属粗糙度参数体现冲压加工后的哑光金属质感，销轴与滚子表面添加轻微的反光效果模拟表面淬火后的光滑金属表面，所有部件的材质纹理比例均匹配实际零件的尺寸，避免出现纹理失真的问题。结构设计上充分考虑链传动的实际装配逻辑，相邻链节间保留合理的铰接转动间隙，避免运动过程中出现链节干涉卡顿的问题，整链的拼接精度满足虚拟演示的运动需求，拖拽控制点时链条的运动流畅自然，能够直观展现链传动过程中各链节的相对运动关系、滚子与啮合部件的接触状态，可用于链传动原理的演示教学、传动结构的方案验证，帮助使用者快速理解链传动的运动特性，也可作为传动系统虚拟装配的基础组件使用。
