校园项目木质概念小车三维结构设计

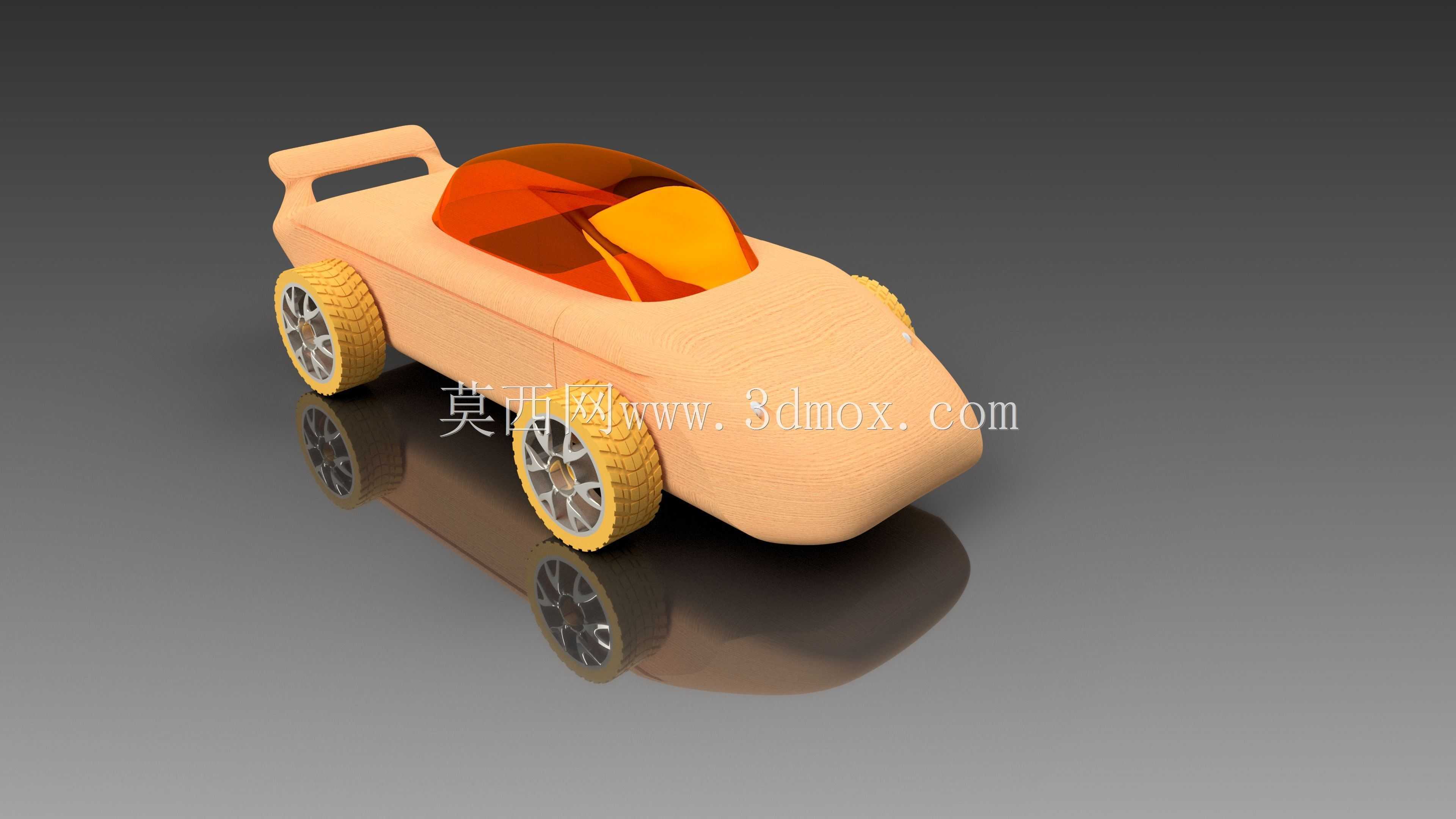

　　这款概念小车的结构设计，最初是面向校园机械创新实训场景开发的，核心用途是作为轻量化创意载具的结构验证载体，可用于青少年科创教学、结构力学演示、小型创意玩具开发等场景，也能作为入门级机械结构设计的练习案例，帮助初学者理解载具类产品的轮组匹配、外形曲面构建、重心排布等核心设计逻辑。从功能特性来看，整车采用一体化流线型车体设计，车头部分做了大曲率的圆弧过渡，能够有效降低行进过程中的空气阻力，车尾集成了固定式扰流尾翼结构，在高速滑行状态下可以提供额外的下压力，提升轮组与接触面的抓附能力，避免高速状态下出现侧滑、抬头等不稳定现象。座舱区域采用了半包覆式的透明舱盖设计，既可以清晰展示内部的驾乘空间布局，也能在作为展示模型时提升整体的视觉层次感，

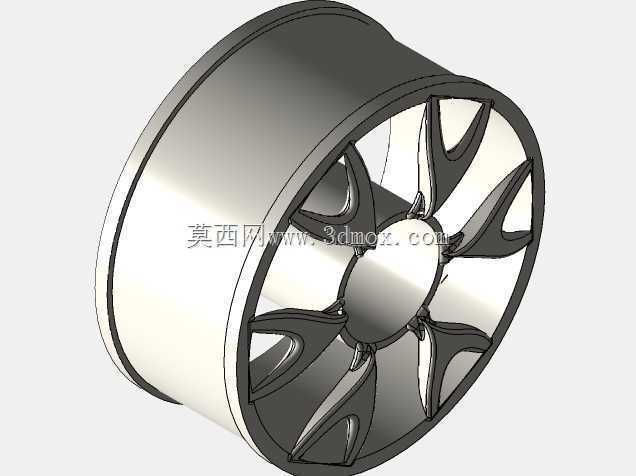

　　舱盖的曲面与车体主曲面做了连续的G2曲率匹配，装配后不会出现明显的拼接断差，整体外观的流畅度表现较好。轮组部分采用了大尺寸的越野风格轮胎设计，轮胎表面做了密集的块状防滑纹路，能够适配塑胶跑道、木质桌面、水泥地面等多种不同的接触面，轮辋采用了多辐条的镂空结构，在保证结构强度的前提下尽可能降低了轮组的转动惯量，提升滑行过程中的动力保持能力，轮组与车体的连接采用了隐藏式的轮轴结构，轮轴固定座内嵌在车体侧围内部，不会破坏车体侧面的整体曲面完整性。设计思路上，整车优先考虑了易加工性，车体主体采用规则的曲面拼接结构，没有复杂的倒扣与薄壳深筋结构，不管是采用3D打印、木质铣削还是树脂翻模的加工方式，都能够快速完成实体制作，

　　不需要设计复杂的拆分模具，加工门槛较低，非常适合学生群体在实训过程中快速完成从数字模型到实体样机的转化。外形尺寸方面，整车长度控制在180mm左右，宽度控制在80mm左右，车体最高点距离地面的高度为65mm，整体尺寸符合桌面级展示模型的常规尺寸要求，安装边界上，轮组的轮距设置为68mm，轴距设置为110mm，轮轴的安装孔位直径为4mm，通用市面上常见的标准玩具车轮轴配件，不需要单独定制特殊规格的连接件，后期改装替换的兼容性较强。重心排布上，整车的重心设置在前后轮轴中点靠前20mm的位置，能够保证滑行过程中车头的指向稳定性，避免出现后轮过重导致的转向过度问题，车体底部做了平整化处理，没有突出的结构件，

　　能够保证在平整表面滑行时不会出现底部剐蹭的问题，最小离地间隙设置为8mm，能够轻松越过直径5mm以内的小型障碍物，适配更多的使用场景。在结构细节处理上，车体的所有外露棱边都做了R2的圆角过渡，既能够避免尖锐边角带来的磕碰风险，也能提升整体外观的柔和质感，座舱内部预留了标准的人偶安装位，可以搭配常规的1:32比例人偶模型，提升整体的展示效果，尾翼与车体采用一体化连接结构，不需要额外的粘接或者紧固件连接，减少了装配环节的工作量，也提升了尾翼部分的结构强度，在受到轻微碰撞时不会轻易出现断裂脱落的问题。
