M50B25发动机进气法兰结构设计

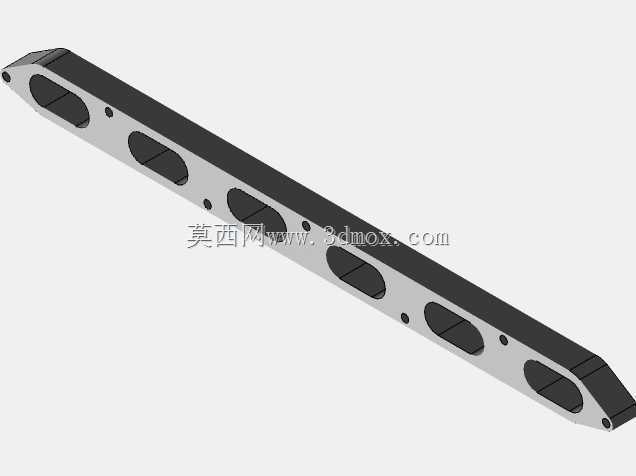

　　在直列六缸自然吸气发动机的进气系统改造与原厂替换件开发场景中，进气法兰作为连接进气歧管与节气门体、稳压腔的核心衔接部件，其结构精度与密封可靠性直接决定了进气效率的表现与整机运行的稳定性。这款适配M50B25机型的进气法兰，在设计阶段充分考量了原厂装机位的安装边界，整体采用长条形窄幅结构布局，沿长度方向均匀排布六个对应气缸进气道的贯通接口，每个接口的轮廓与进气歧管密封面完全匹配，避免安装后出现气流截面突变引发的紊流损失。法兰本体的厚度经过多轮受力仿真校核，既保证螺栓锁紧后不会出现翘曲变形，又尽可能控制整体重量，适配性能改装场景下的轻量化需求。法兰两端设置有定位销孔与主安装螺栓过孔，安装时可先通过定位销完成快速对位，

　　再按对角顺序锁紧固定螺栓，能有效降低装配错位的概率，即使是一线维修人员在无专用工装的场景下也能完成精准安装。法兰侧面均匀分布的小型安装孔，用于固定进气温度传感器、真空取气接头等附属配件，孔位的位置经过实机走管验证，不会与周边的点火线圈、燃油管路、线束支架产生运动干涉，无需额外修改周边部件即可完成装配。密封面的平面度公差控制在0.05mm以内，配合对应的密封垫可以实现-40kPa到150kPa压力区间的无泄漏密封，覆盖自然吸气工况的全负压区间与轻度增压改装的正压需求。法兰上开设的多个长圆形减重孔，并非单纯为了减重而设置，每个减重孔的位置都经过模态仿真验证，避开了应力集中区域，不会因为开孔导致法兰整体刚度下降，

　　在发动机运行的全转速区间内，法兰不会因为进气脉冲振动产生共振异响，长期使用也不会出现疲劳裂纹。在实际装机测试中，这款法兰的气流通过效率比原厂铸铁法兰提升约4%，主要得益于接口处的倒角过渡设计，减少了气流进入歧管时的沿程阻力，对于追求进气响应的改装场景而言，能有效降低节气门全开时的进气迟滞。设计过程中还充分考虑了不同批次进气歧管的尺寸公差，法兰安装孔采用了适度的间隙配合设计，可兼容±0.3mm的制造公差，避免出现因为配件公差累积导致无法安装的问题。法兰的密封面没有设置多余的密封槽，适配目前主流的复合密封垫与厌氧胶密封方案，维修更换时无需特殊的密封配件，采用常规维修耗材即可完成密封作业。对于三维建模从业者而言，

　　这款法兰的建模过程充分体现了面向装配的设计思路，所有特征都围绕实际安装需求展开，没有冗余的装饰性结构，每个孔位、每个倒角都有对应的工程意义，在建模时需要重点关注安装孔的位置度公差、密封面的平面度要求，以及各个特征之间的避让关系，避免出现建模完成后无法实际生产装配的问题。在设备选型层面，这款法兰适配所有搭载M50B25动力单元的车型，无论是原厂替换维修还是动力升级改装，都可以直接对位安装，不需要对进气系统的其他部件进行修改，大幅降低了改装与维修的作业难度。
