直列四缸内燃发动机结构三维建模

　　在车用动力、小型工程机械动力单元的结构设计环节，直列四缸发动机是应用覆盖范围极广的动力构型，本次呈现的三维结构完整还原了该类动力装置的核心装配关系，可直接用于结构教学、原理演示、改型设计的参考基底。从实际应用场景来看，这类直列四缸动力单元普遍搭载于紧凑型家用乘用车、轻型载货车辆、小型工程作业机具以及固定动力输出机组上，其运转平顺性、制造成本、维护难度之间的平衡度，是同排量区间其他构型难以替代的核心优势。

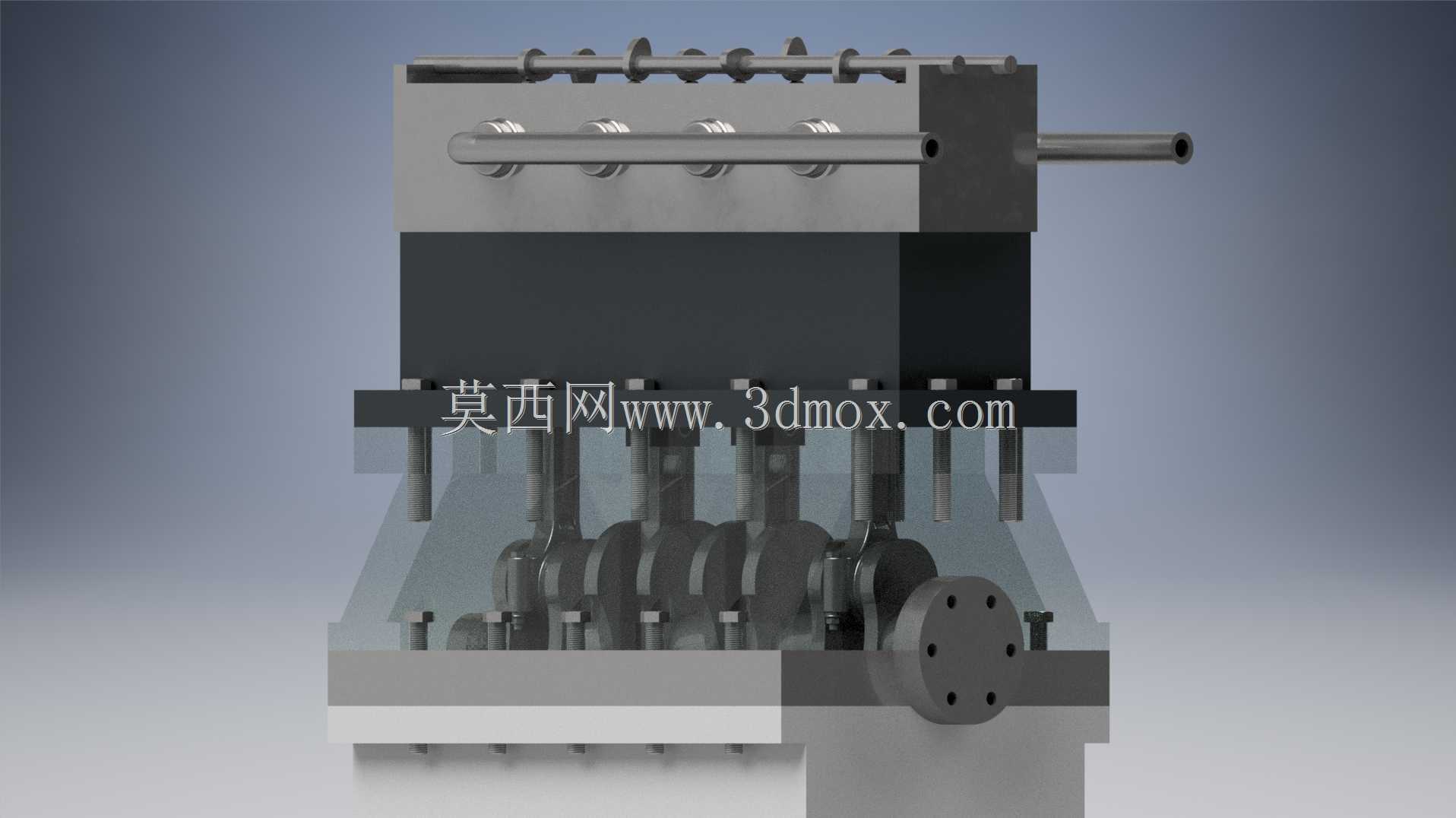

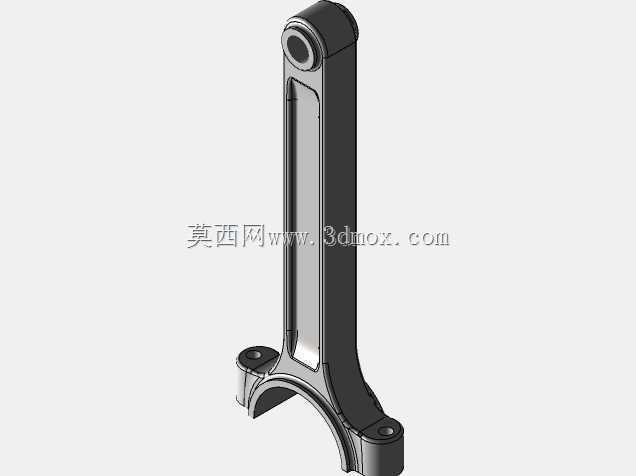

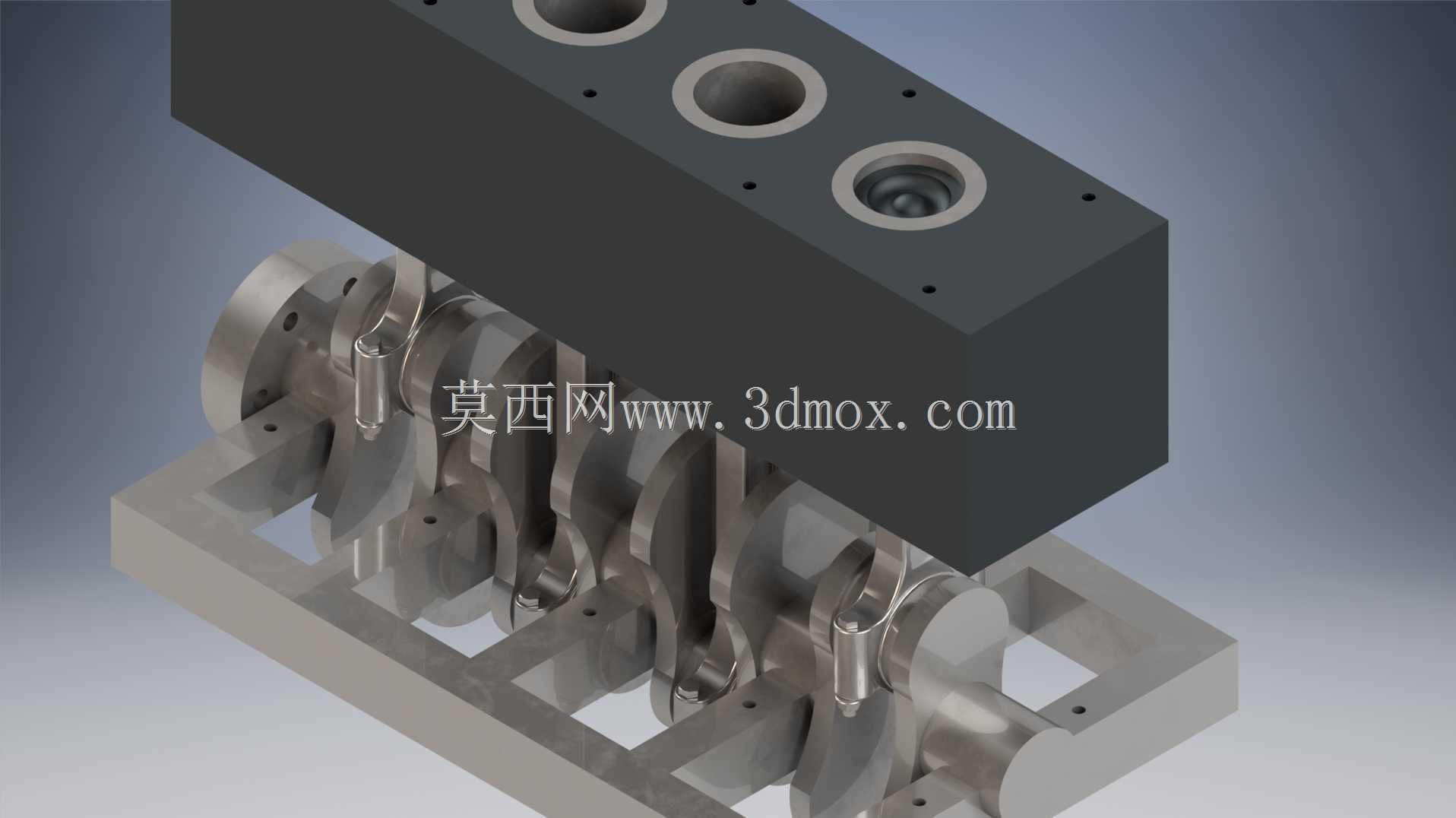

　　从结构功能特性来看，模型完整复现了曲柄连杆机构、配气机构、缸体缸盖组件、曲轴输出端的全部装配细节：缸体部分采用分段式结构展示，下半部分的曲轴箱做了半透明处理，能够清晰观察到曲轴主轴颈、连杆轴颈、活塞连杆组的对应位置关系，四个活塞沿缸筒轴线呈直列排布，相邻缸的曲柄销呈180度相位差布置，能够保证做功冲程的交替衔接，降低整机运转的一阶二阶振动。上部的缸盖部分集成了顶置凸轮轴、气门摇臂组件以及进排气道接口，凸轮轴通过正时传动结构与曲轴前端保持固定相位匹配，保证进排气门的开闭时机与活塞运动行程精准对应，避免出现气门干涉活塞的装配风险。

　　在设计思路的还原上，该模型严格遵循量产机型的尺寸链约束逻辑：首先确定曲轴的主轴颈间距、回转半径作为整机尺寸的基准边界，以此推导缸筒中心距、活塞行程、连杆长度的匹配关系，再向上延伸确定缸盖的高度、凸轮轴的安装位置，向外预留出进排气系统、附件轮系的安装空间。曲轴输出端的法兰盘严格按照通用动力输出接口的尺寸规范设计，可直接匹配飞轮、离合器总成的安装孔位，前端的皮带轮安装轴颈预留了水泵、发电机等附件的驱动接口位置，所有连接螺栓的规格、排布间距都参照通用紧固件的设计规范，不存在结构干涉、装配间隙不足的问题。

　　从安装边界来看，整机的长宽尺寸以四个缸筒的中心距为核心基准，直列排布的结构让整机宽度控制在较小范围内，能够适配多数前置前驱车型的横向机舱布局，也可满足小型工程机械的纵向安装需求；缸体侧面的安装支脚位置预留了足够的悬置安装空间，可匹配不同刚度的悬置软垫来隔绝运转振动传递；油底壳的深度、集滤器的位置都经过结构校验，保证在常规倾斜角度下不会出现机油泵吸空的问题。模型中所有运动部件的运动行程都做了干涉检查，活塞在上止点位置时与缸盖燃烧室的预留间隙、气门最大升程时与活塞顶部的避让坑深度都符合工程设计的安全阈值，不存在运动过程中的部件碰撞风险。对于从事动力总成结构设计、原理教学的从业者来说，该模型能够直观展示直列四缸发动机的动力传递路径、部件配合关系，可作为改型设计、结构优化的基础参考框架，也可用于拆解演示各系统的装配逻辑，帮助理解内燃机的核心工作原理。
