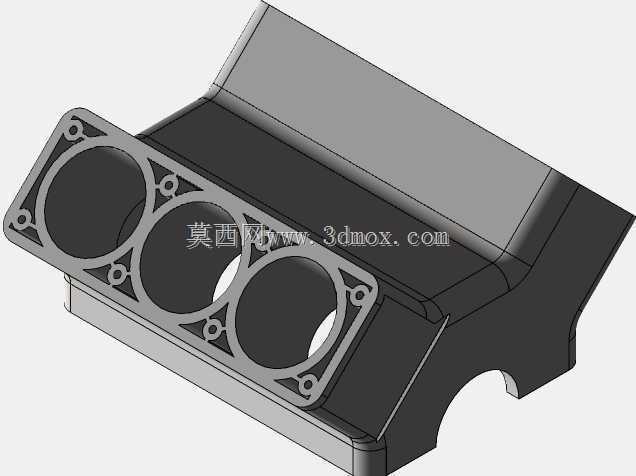

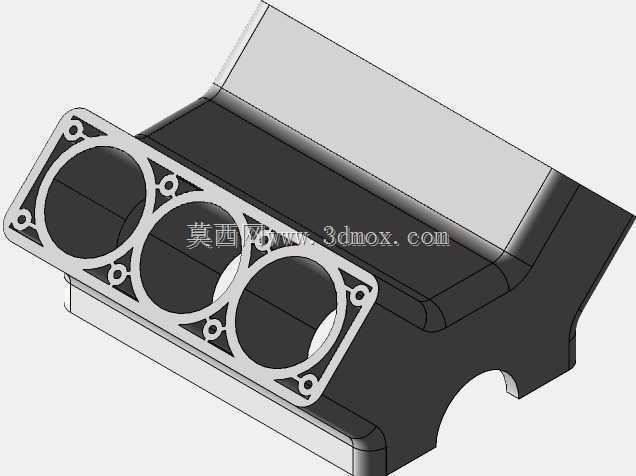

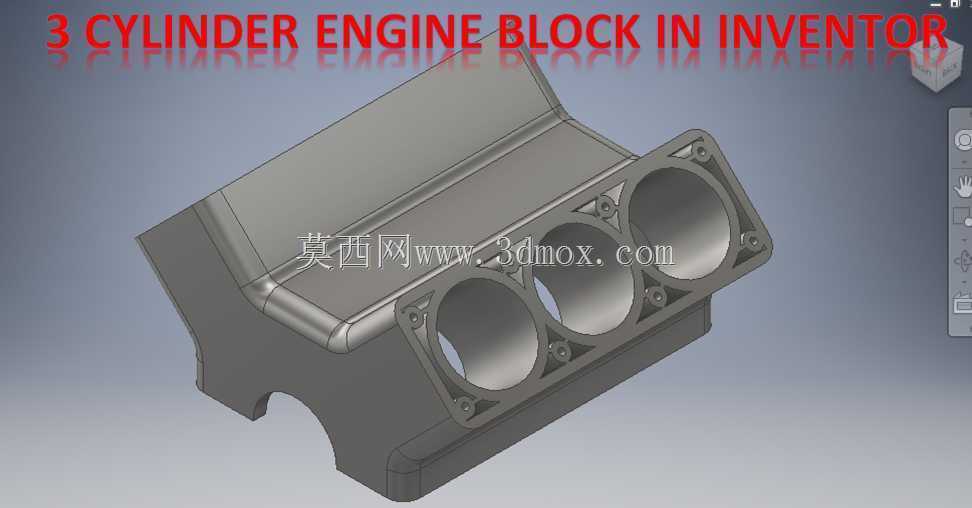

三缸发动机缸体结构三维设计模型

　　三缸发动机缸体作为小排量内燃机的核心承载构件，广泛适配于经济型乘用车、轻型农用机械、小型发电机组以及园林作业动力设备等场景，这类动力单元凭借紧凑的结构布局、更低的整机自重以及更优的燃油经济性表现，在小功率输出需求的应用场景中占据稳定的市场份额。从实际功能维度看，缸体需要为曲柄连杆机构、配气机构、冷却润滑回路以及各类附属安装部件提供精准的安装定位基准，同时要承受燃烧室做功瞬间的高温高压冲击、活塞往复运动产生的交变载荷，以及曲轴旋转过程中传递的不平衡振动，这就要求缸体的结构设计必须在刚度、强度、重量三者之间找到最优平衡。

　　在设计思路层面，该三缸缸体采用直列三缸的排布形式，三个气缸孔沿曲轴轴向等距布置，缸孔周边设计有连续的加强筋结构，从缸孔外壁一直延伸至曲轴箱主轴承座位置，用于分散做功冲程中传递到缸壁的侧向压力，避免缸孔在长期交变载荷下出现失圆变形，影响活塞环的密封性能。曲轴箱部分采用龙门式结构设计，主轴承座与缸体本体集成铸造，相比分体式轴承盖结构拥有更高的整体刚度，能够更好地抑制曲轴高速旋转时产生的弯曲振动，降低动力传递过程中的结构形变损失。缸体左侧预留了机油泵、水泵的安装定位面，安装面的凸台高度经过匹配校核，能够保证附属部件装配后与缸体内部的润滑油道、冷却水道精准对接，避免出现油路气阻、冷却液渗漏的问题。

　　从安装边界与尺寸控制来看，该缸体的整体轴向长度控制适配小排量动力舱的紧凑布局需求，三个缸孔的中心距按照同排量机型的通用设计规范设定，既保证了缸壁之间有足够的厚度布置冷却水道，又不会过度增加缸体的整体宽度。缸体顶面的气缸垫密封区域设计有连续的密封筋，螺栓孔的排布围绕每个缸孔均匀分布，螺栓拧紧的受力路径能够均匀覆盖整个密封面，避免因局部压紧力不足导致燃烧室漏气、油水混合等故障。缸体的进排气侧安装面预留了对应的附件安装螺纹孔，孔位的位置度公差按照动力总成装配的通用精度要求设定，能够保证进排气歧管、起动机、机油滤清器等部件的装配适配性，不需要额外进行安装位的二次加工调整。

　　冷却与润滑系统的结构布局上，缸体内部的冷却水道采用环绕式设计，冷却水从缸体一侧的进水口进入后，会沿着每个缸孔的外壁环形水道流动，充分带走缸壁、燃烧室周边传递的热量，避免出现局部过热导致的材料强度下降。润滑油道则采用深孔加工的内置通道设计，主油道沿缸体轴向贯穿布置，通过分支油道分别向主轴承座、凸轮轴安装位、活塞冷却喷嘴位置输送压力机油，保证各个运动摩擦副在工作过程中能得到持续的润滑与冷却。油底壳安装面位于缸体最下端，法兰面的平面度控制在合理公差范围内，配合密封垫能够有效防止机油渗漏，同时油底壳的集滤器安装位深度经过匹配，保证车辆在倾斜工况下机油泵依然能够正常吸油，避免出现润滑失效的问题。

　　在结构细节处理上，缸体的各个应力集中位置都做了圆角过渡处理，比如缸孔与顶面的交接处、主轴承座与缸壁的连接位置、附件安装凸台的根部，避免因应力集中导致的疲劳裂纹产生。缸体的外壁设计有若干处工艺凸台，既可以作为加工过程中的定位基准，也能在后续的整机装配中作为吊装、支撑的受力点，不需要额外焊接吊装支架，减少了整机的零件数量与装配工序。针对三缸发动机天生的一阶不平衡力矩问题，缸体的曲轴箱位置预留了平衡轴的安装空间，平衡轴轴承座与缸体集成设计，能够在不额外增加过多整机宽度的前提下，布置双平衡轴结构抵消大部分不平衡振动，提升动力运行的平顺性。
