可调开口活动扳手结构设计三维数模

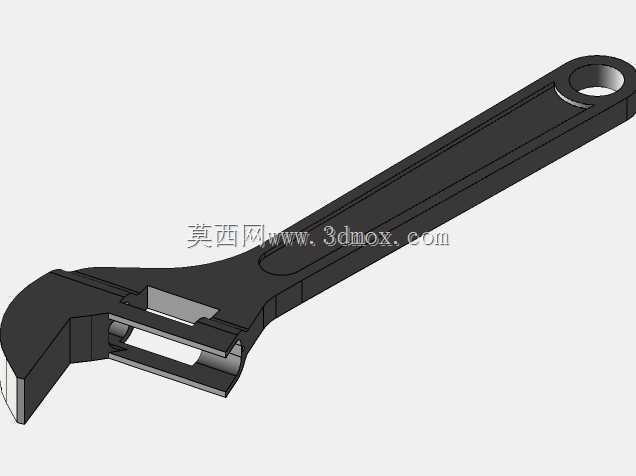

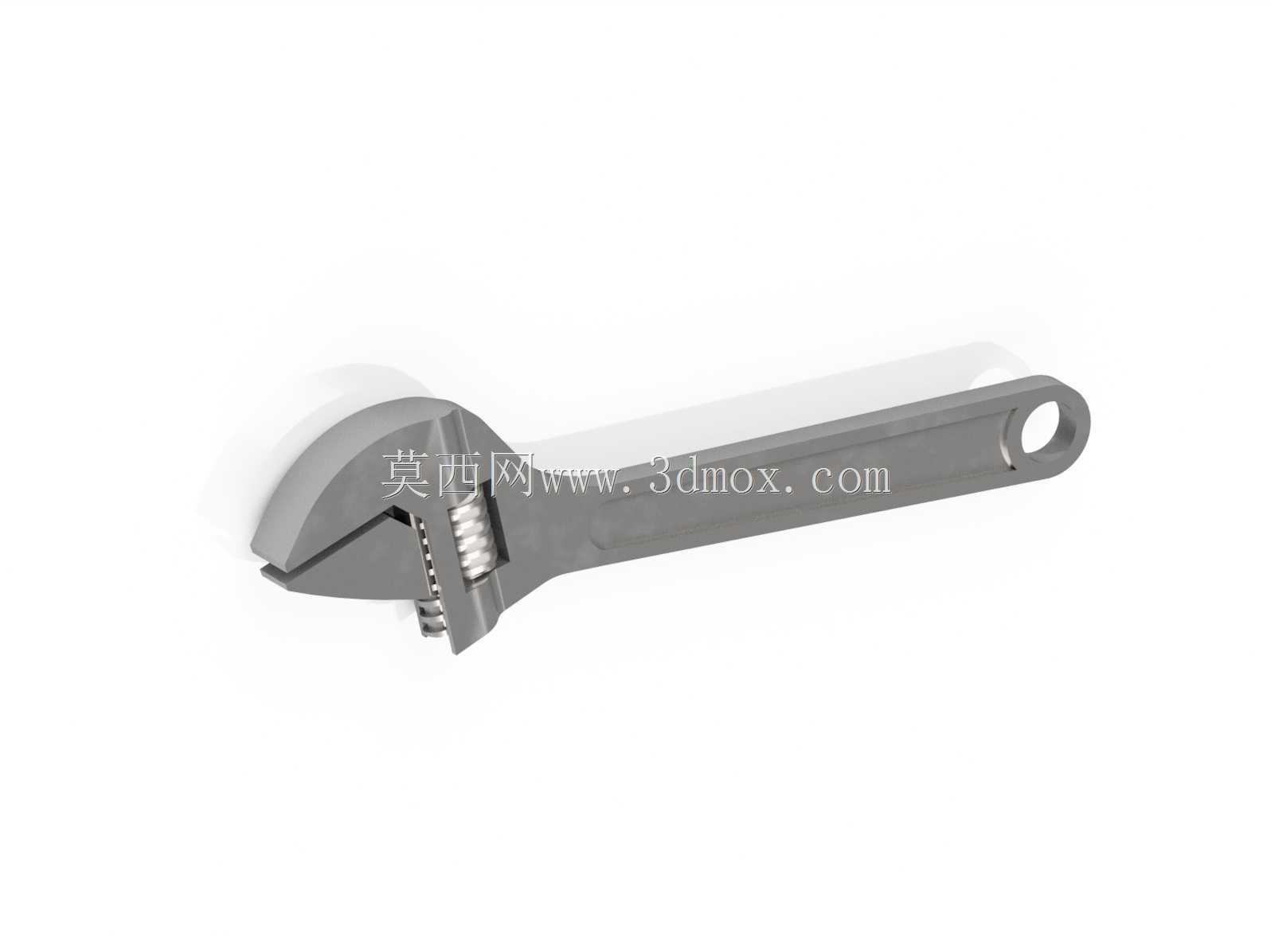

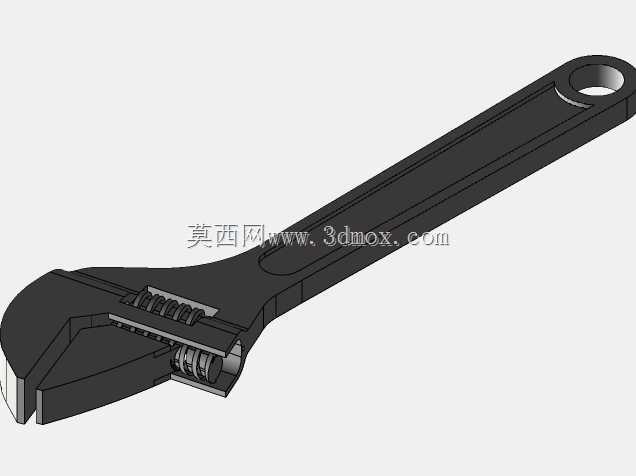

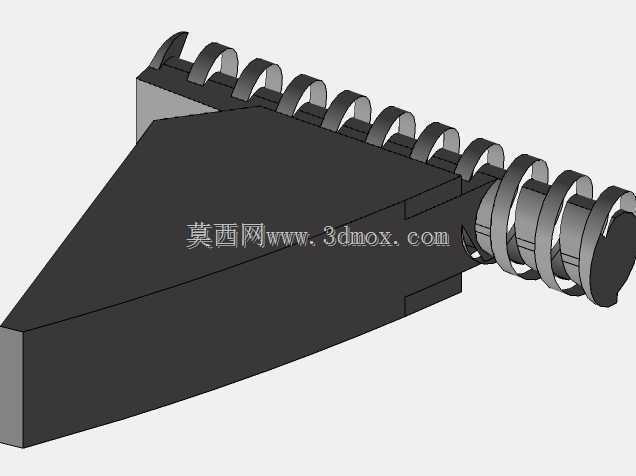

　　在设备运维、机械装配、家装维修等各类涉及螺纹紧固件拆装的场景中，活动扳手都是出场率极高的通用手动工具，不同于固定开口的呆扳手只能适配单一规格的螺母螺栓，可调式活动扳手可以通过调节蜗轮结构改变开口宽度，覆盖一定尺寸范围内的外六角、方头紧固件作业需求，大幅减少外出作业时需要携带的扳手数量，降低工具负重。这款可调活动扳手的整体结构分为固定钳体、活动钳口、调节蜗轮、手柄四个核心部分，固定钳体与长手柄为一体化锻造结构，保证整体受力时的结构强度，避免大扭矩作业时出现柄部断裂的风险；活动钳口嵌装在固定钳体头部的导向槽内，钳口背面加工有与调节蜗轮啮合的直齿齿条，转动蜗轮时即可带动活动钳口沿导向槽平稳滑移，实现开口尺寸的连续调节，调节过程无卡滞、

　　无旷量，保证开口尺寸调整到位后钳口不会自行滑移。从结构设计的细节来看，钳口的咬合面加工有细密的防滑齿纹，作业时齿纹可以嵌入紧固件的棱角表面，避免大扭矩拧紧或拆卸时出现打滑、蹭伤紧固件棱角的问题，固定钳口与活动钳口的咬合面保持严格平行，夹紧螺母时两个接触面可以完全贴合法兰侧面，受力均匀不会出现偏载，减少对紧固件表面的损伤。手柄尾部设计有圆形挂孔，日常存放时可以悬挂在工具架的挂钩上，避免工具堆叠造成的钳口磕碰变形，高空作业时也可以穿过安全绳系在作业人员的安全带上，防止工具坠落引发安全事故。从尺寸边界来看，这款扳手的整体长度适配常规手动作业的力臂需求，既不会因为长度过短导致拧紧扭矩不足，也不会因为长度过长造成狭小空间内操作干涉，

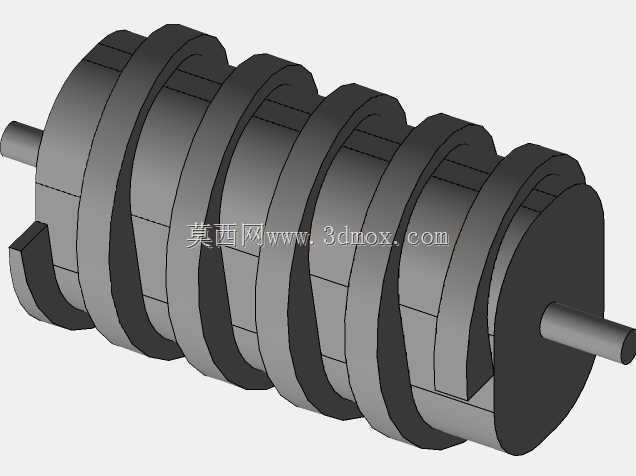

　　头部的最大开口宽度覆盖了日常运维最常用的紧固件尺寸范围，能够满足绝大多数民用维修、小型设备装配的作业需求。设计过程中对各部件的受力路径做了完整的仿真验证，固定钳体的颈部做了圆弧过渡加厚处理，避免应力集中导致的断裂风险，调节蜗轮的齿形参数经过匹配优化，转动阻尼适中，既可以单手完成开口尺寸调节，又能保证承受大扭矩时蜗轮与齿条的啮合强度，不会出现跳齿、滑牙的问题。手柄的截面采用符合人体工学的扁平椭圆造型，握持时受力均匀，长时间作业不易磨手，表面做了哑光防滑处理，沾有少量油污时也能保持足够的握持摩擦力，避免施力时脱手。在实际装配场景中，这类活动扳手常用于设备进场安装时的地脚螺栓调整、管路连接时的螺母紧固、设备日常维保中的部件拆装，

　　尤其是在紧固件规格繁杂、作业空间有限的现场，不需要频繁更换扳手就可以完成不同规格紧固件的作业，有效提升作业效率。不同于管钳类工具靠咬入工件表面实现大扭矩传动，活动扳手的钳口为平面咬合结构，只要开口调节到与紧固件尺寸完全贴合，就不会对紧固件的棱角造成过度损伤，方便后续的重复拆装作业。建模过程中对活动钳口与导向槽的配合间隙做了精准设定，既保证滑移顺畅，又控制了钳口的左右晃动量，避免夹紧时出现钳口歪斜导致的受力偏载，调节蜗轮的安装轴与固定钳体的配合采用小间隙过渡配合，转动灵活无轴向窜动，保证调节精度。整体结构没有多余的装饰性设计，所有造型特征都服务于功能需求与受力要求，符合手动工具的实用化设计原则，数模完整还原了各部件的装配关系与细节特征，可用于工具结构教学、维修场景模拟、工具类产品的二次开发设计参考。
