可调式管钳结构设计三维作品

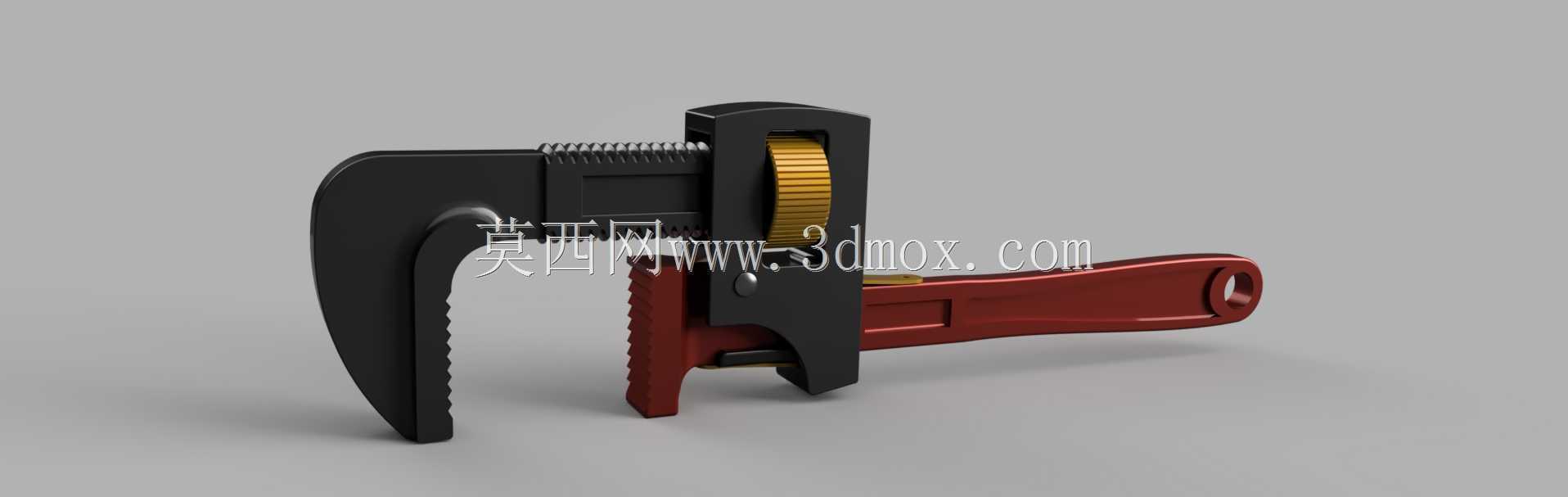

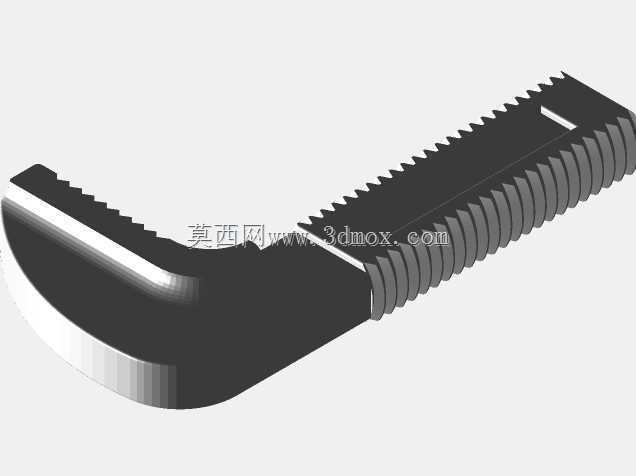

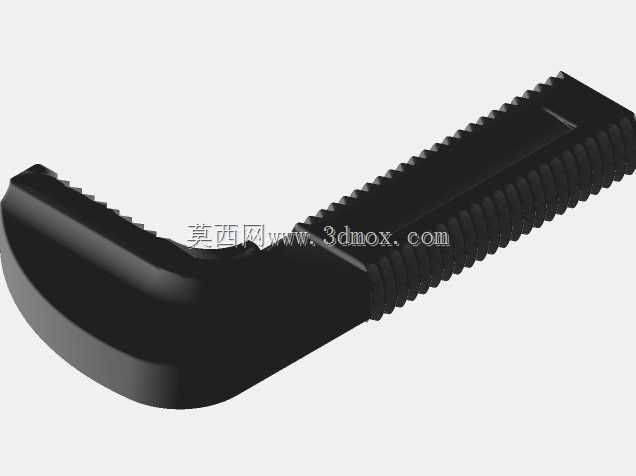

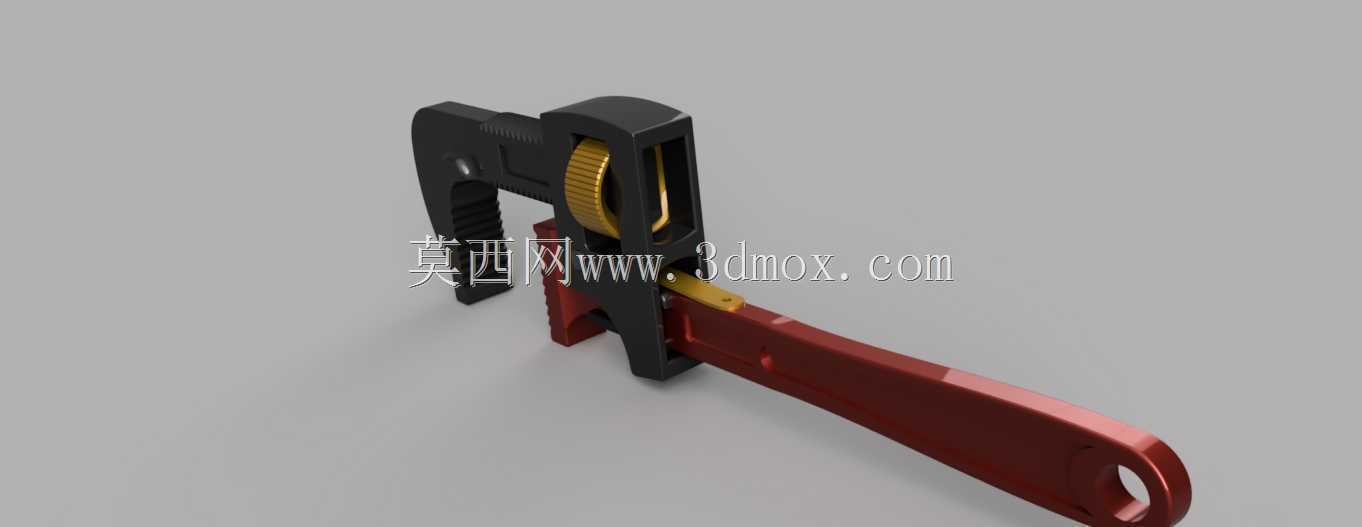

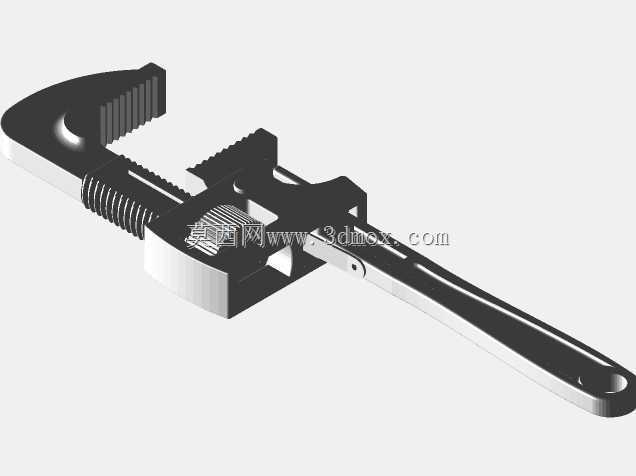

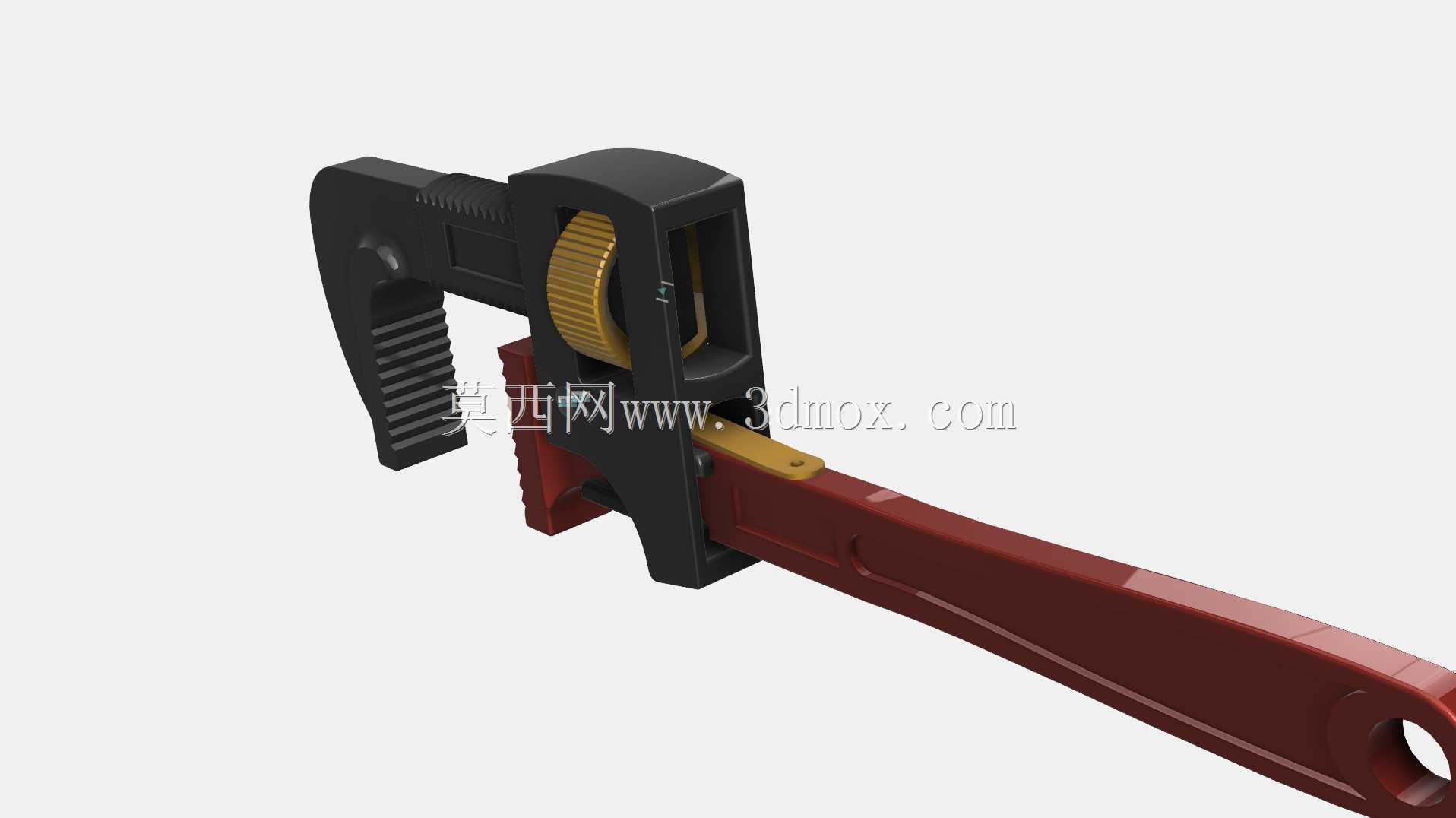

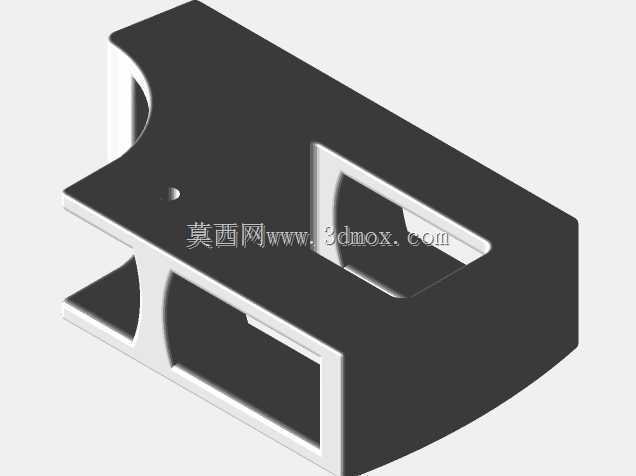

　　在油气输送管线铺设、建筑给排水安装、工业设备管路检修的现场作业场景里，可调管钳是一线安装与维保人员随身配备的核心夹持类手动工具，区别于固定开口的呆扳手，这类工具能够适配一定直径范围内的圆形管件、带棱的紧固件，在狭窄的管井、设备夹层等操作空间受限的工况下，无需频繁更换工具即可完成不同规格管件的拧紧、拆卸作业，大幅降低现场工具携带负担，提升作业效率。这款可调管钳的结构设计围绕现场作业的实际受力需求展开，整体分为固定钳体、活动钳颚、调节齿条、手柄组件四个核心部分，固定钳体的钩头部分采用大弧度咬合曲面，钳口内侧加工有连续的锯齿形咬合齿，齿形角度经过受力优化，当对管件施加夹持力时，咬合力会随着手柄处施加的扭矩增大而同步提升，

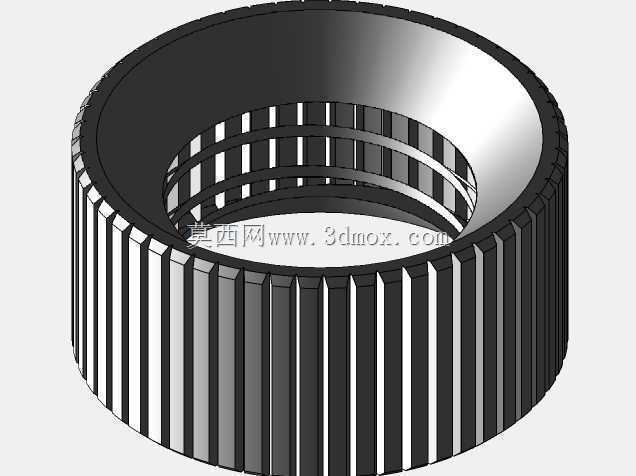

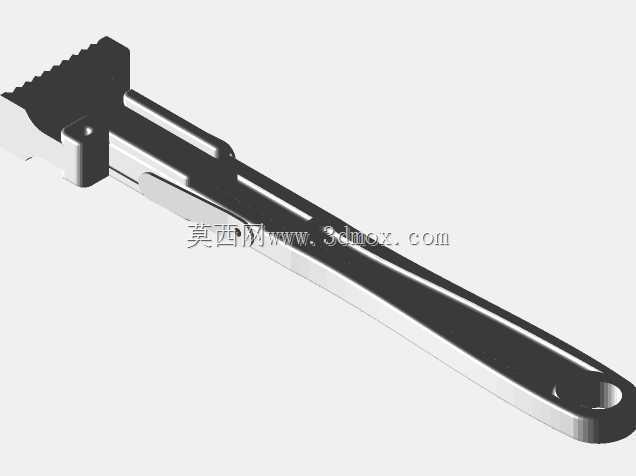

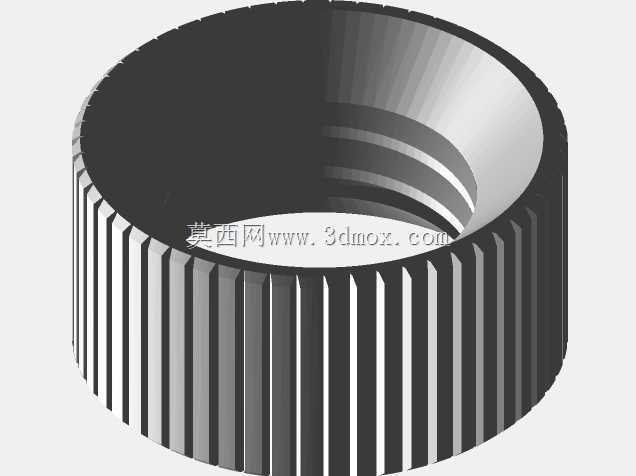

　　避免作业过程中出现钳口打滑、划伤管件表面的问题，同时锯齿的齿尖做了微小的倒钝处理，既保证咬合摩擦力，又不会过度切入薄壁金属管件、PVC管件的基体，造成管件变形报废。活动钳颚与固定钳体之间通过燕尾槽结构实现滑动配合，燕尾槽的配合间隙控制在0.02mm以内，既保证活动钳颚滑动调节顺畅无卡滞，又避免间隙过大导致夹持时出现钳颚晃动、扭矩传递失效的问题；调节齿条集成在活动钳颚的背部，与固定钳体上的调节齿轮啮合，转动调节齿轮即可快速调整钳口的开口大小，开口调节范围覆盖DN15到DN50的常用金属管材，能够满足绝大多数民用给排水、常规工业低压管路的作业需求。手柄部分采用符合人体工学的弧形设计，握持段的截面为椭圆形，贴合手掌握持时的受力曲线，

　　手柄表面做了防滑纹理处理，当手部沾有油污、水渍时依然能够稳定施力，手柄尾部设计有悬挂孔，作业间隙可以将管钳挂在工具架、安全腰带上，避免工具坠落造成安全隐患。从安装边界与尺寸适配的角度来看，这款管钳的整体长度控制在250mm区间，钳头部分的最大厚度为28mm，能够伸入宽度30mm以上的狭窄操作空间，比如紧贴墙面的管路接头处、设备内部排布紧凑的管路间隙中，不会因为钳头尺寸过大无法就位；钳头的最大开口量为60mm，除了常规圆形管件外，也能够适配对边尺寸在60mm以内的六角紧固件，实现一钳多用。在结构强度设计上，固定钳体与活动钳颚采用高强度合金钢材质的设计思路，受力最大的钳头部分做了局部加厚处理，通过有限元受力分析验证，

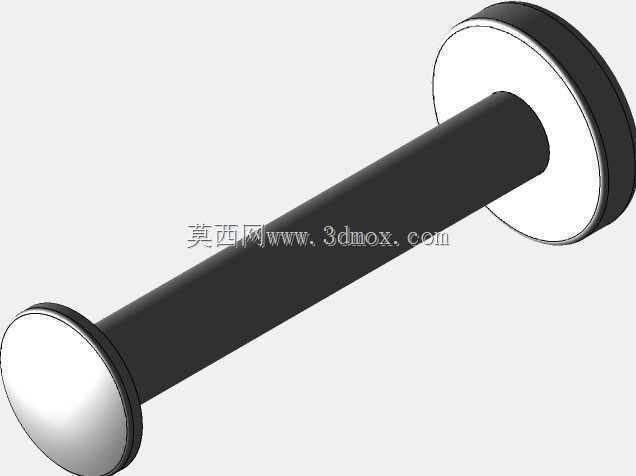

　　当在手柄末端施加300N的操作力时，钳头、齿条啮合处的最大应力远低于材料的屈服强度，能够承受额定范围内的扭矩负载，不会出现钳体断裂、齿条崩齿的失效问题；调节齿轮与钳体之间采用销轴连接，销轴两端做了铆压固定，避免长期使用后销轴脱出导致调节功能失效。在实际作业场景中，这类管钳不仅可以用于金属管材的装拆，也可以配合橡胶护口垫片用于薄壁不锈钢管、塑料管材的作业，避免硬质钳口直接接触管材表面造成压痕；钳口的咬合齿深度设计为1.2mm，既能够提供足够的咬合摩擦力，又不会因为齿深过深导致管件表面的防腐层被大面积破坏，减少管路安装后的防腐修补工作量。针对现场作业中常见的反向施力需求，这款管钳的钳体结构做了对称受力优化，无论是顺时针拧紧还是逆时针拆卸作业，钳体的受力路径都能够均匀传递到整个钳身，不会出现单侧应力集中导致的钳体变形问题；活动钳颚的滑动行程设置了机械限位，当调节到最大开口位置时，限位结构会阻挡活动钳颚脱出燕尾槽，避免调节过程中零件散落丢失。
