往复传动用快速返回执行机构结构

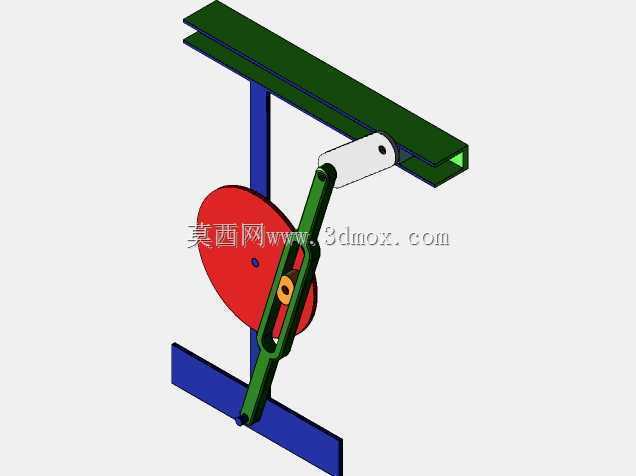

　　在自动化生产线的上下料工位、小型冲压设备的送料单元、金属切削机床的往复走刀模块里，这类能实现进程慢、回程快的执行结构，是压缩设备空程等待时间、提升整机作业节拍的核心部件。不同于匀速往复的曲柄滑块结构，这套机构的核心设计逻辑是通过连杆铰接点的轨迹规划，让工作行程段的运动件保持平稳低速，避免带料或切削过程中因速度过快出现工件移位、刀具崩损的问题，而空回程阶段则通过运动副的位置切换，让从动件在更短的曲柄转角范围内完成全行程复位，把非作业的无效时间压缩到最低。从结构组成来看，整套机构依托圆形运动源的连续旋转输入，通过三组转动副完成动力的铰接传递，搭配一组滑动副实现最终的直线往复输出，没有复杂的齿轮组或凸轮曲面，

　　加工环节只需要保证连杆铰接孔的同轴度、滑动导轨的直线度即可，后期维护时仅需定期给铰接销轴加注润滑脂，更换磨损的轴套就能恢复精度，相比采用凸轮控制的快回结构，加工成本和后期维护难度都更低。设计过程中首先要明确的是进程与回程的时间比，这个参数需要匹配实际工位的作业需求：如果是用于切削进给，进程速度要匹配刀具的线速度要求，避免进给量过大打刀，回程速度可以在结构强度允许的范围内尽可能提升；如果是用于物料推送，进程速度要保证物料不会因惯性倾倒，回程则要快速避让，给下一个工位的动作留出时间余量。安装边界上，滑动副的导轨安装面需要和运动源的输出轴保持垂直，否则连杆在传动过程中会出现侧向别劲，长期运行会加剧铰接孔的磨损，甚至出现运动卡滞；

　　三个转动副的铰接销轴需要采用防松结构固定，避免高速往复运动中销轴窜出导致机构失效；整套机构的外围需要预留不小于15mm的安全间隙，防止运动过程中连杆摆动与周边的管线、机架部件发生干涉。实际应用中，这类结构常被整合到小型专用设备的床身内部，不需要额外的防护壳体，只要在滑动副的两端设置硬限位块，就能避免超行程运行导致的构件碰撞。不同于液压或气动驱动的往复单元，这套纯机械连杆式的快回结构不需要配套的气源或液压站，仅靠电机的连续旋转就能实现固定节拍的往复运动，在小型台式加工设备、低成本自动化专机里的适配性极强，不会出现气动系统常见的漏气保压问题，也没有液压系统的油温升高、密封件老化漏油的隐患，长期运行的稳定性更有保障。

　　建模过程中需要重点校验各铰接点的运动轨迹，通过运动仿真确认回程阶段不存在死点位置，避免电机启动时出现堵转；滑动副的配合公差选择H7/g6即可，既能保证滑动顺畅，又不会因间隙过大出现运动方向的窜动；连杆的截面尺寸需要根据最大传递扭矩核算，保证往复冲击载荷下不会出现杆件弯曲变形。
