内燃机凸轮轴气门配气传动结构

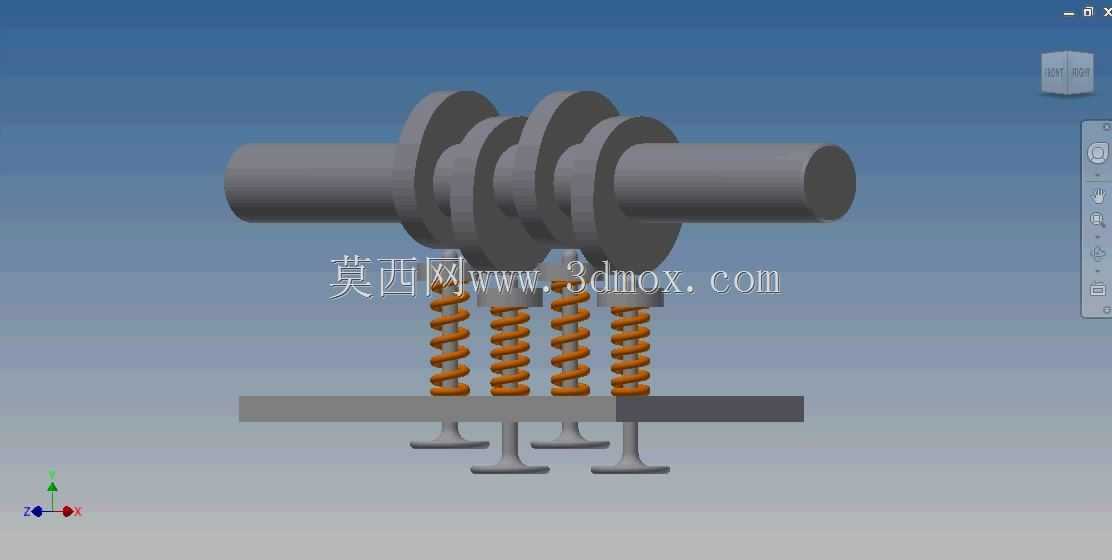

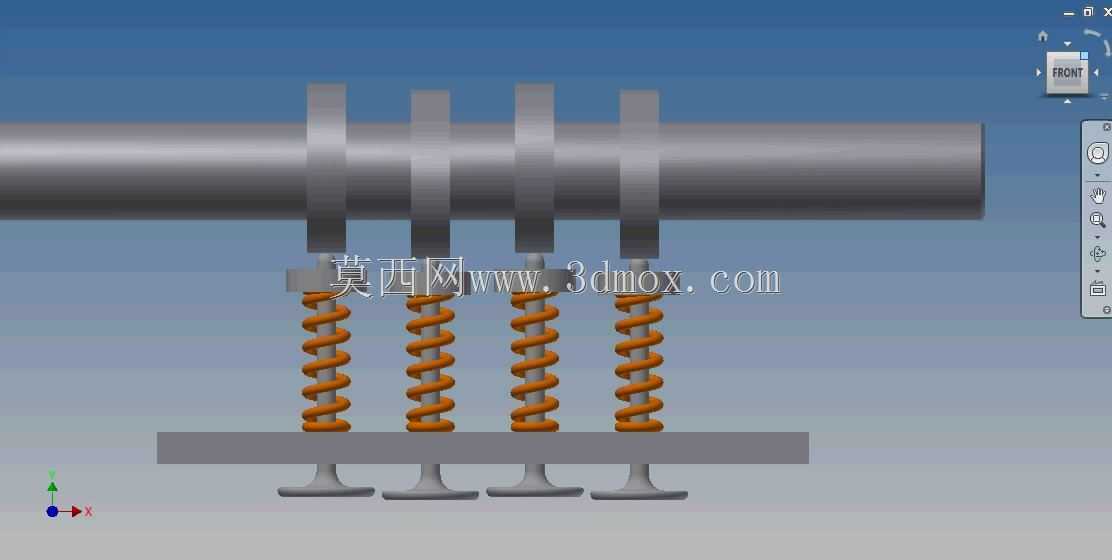

　　这套配气组件的三维结构，核心围绕内燃机缸盖顶部的配气动作逻辑搭建，日常在四冲程汽油机、柴油机的缸盖总成里，这类结构直接决定进排气门的开闭时序，是发动机换气过程的核心执行部件。做结构设计的时候，首先要匹配凸轮轴的凸轮型线，每个凸轮的升程段、缓冲段、基圆段的轮廓精度，直接对应气门的最大升程、开闭加速度，要是型线设计不合理，要么会出现气门落座冲击过大，长期运行造成气门密封面磨损，要么会出现进排气时间不足，导致气缸充气效率下降，直接影响发动机的动力输出表现。

　　从安装边界来看，凸轮轴的主轴颈需要匹配缸盖的凸轮轴轴承座孔，同轴度公差要控制在0.02mm以内，避免轴颈转动时出现卡滞、偏磨的问题；下方的气门导管要和气门杆保持合理的配合间隙，间隙过小会在热机状态下出现气门杆卡滞，间隙过大则会导致机油顺着间隙窜入燃烧室，造成烧机油、积碳堆积的问题。套在气门杆外侧的气门弹簧，采用等节距圆柱螺旋弹簧结构，设计时要校核弹簧的预紧力和最大工作载荷，预紧力不足会在发动机高转速运行时出现气门飞脱，无法和凸轮型线保持随动，造成配气时序错乱；弹簧的并圈长度也要匹配气门的最大升程，避免气门全开时弹簧压并产生额外的冲击载荷。

　　实际装配过程中，凸轮轴的凸轮型面要和气门挺柱的顶面保持贴合，这套结构里采用的是凸轮直接驱动气门的顶置凸轮轴布局，省去了挺柱、推杆的中间传动环节，能有效降低配气机构的往复运动质量，更适合高转速工况下的发动机使用。每个凸轮的相位角要和对应气缸的工作冲程匹配，进气凸轮和排气凸轮的相位差要根据发动机的配气相位设定，保证进气门提前开启、排气门延迟关闭的重叠角处于合理区间，既可以利用气流惯性提升充气效率，又不会出现废气倒灌进进气道的问题。

　　从结构细节来看，凸轮轴的轴向定位要靠轴端的止推片实现，轴向间隙控制在0.1-0.2mm之间，既要避免轴受热膨胀后出现轴向卡滞，又要防止轴向窜动过大造成凸轮和气门的对中偏移，导致气门杆承受侧向力，加剧导管的偏磨。气门的头部密封锥面采用45度锥角设计，和缸盖的气门座圈配合时，密封带宽度要控制在1.2-1.8mm之间，过宽会降低密封比压，容易出现气缸漏气，过窄则会加速密封面的磨损，缩短气门的使用寿命。

　　做三维建模的时候，要重点验证凸轮转动过程中的运动干涉问题：当凸轮转动到最大升程位置时，气门弹簧的压缩量、气门头部和活塞顶面的安全间隙都要做运动仿真校核，避免活塞运行到上止点时和气门发生碰撞，造成活塞顶气门的严重机械故障。同时要模拟弹簧在往复压缩过程中的应力变化，确认弹簧的固有频率避开凸轮轴的转动激励频率，防止弹簧出现共振断裂的问题。这类结构在小排量通用汽油机、摩托车发动机、小型通用动力设备上应用非常广泛，结构紧凑、传动效率高，相比底置凸轮轴结构能大幅简化缸盖的配气传动链路，降低整机的高度尺寸，适配轻量化的动力设备设计需求。在日常的设备维护中，这类结构的检查重点是凸轮型面的磨损量、气门弹簧的自由长度变化、气门杆的磨损量，一旦凸轮型面出现点蚀、磨损台阶，就会导致气门升程不足，进排气不畅，直接影响设备的动力输出稳定性。
