实验室规模横流式涡轮机结构设计

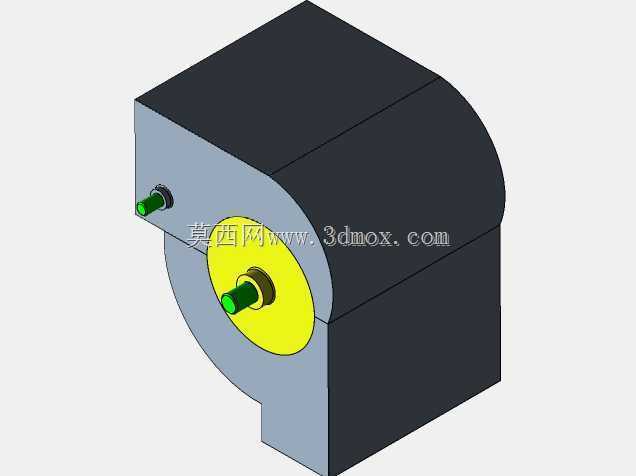

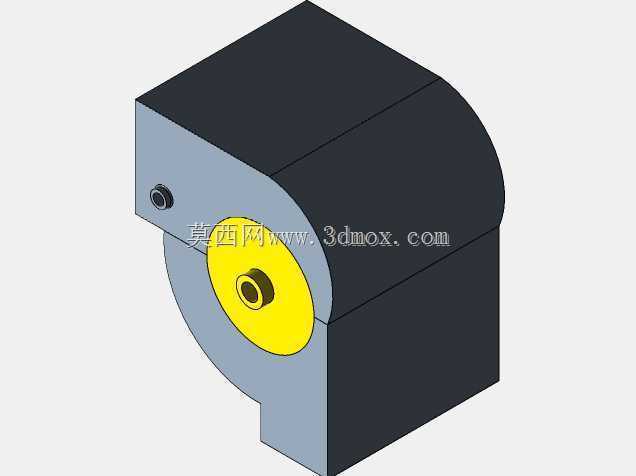

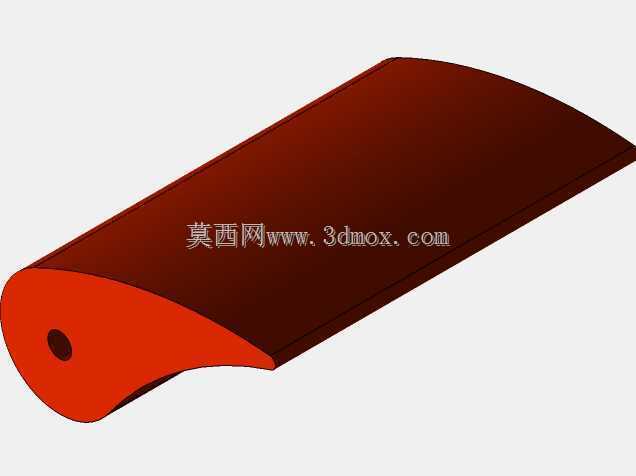

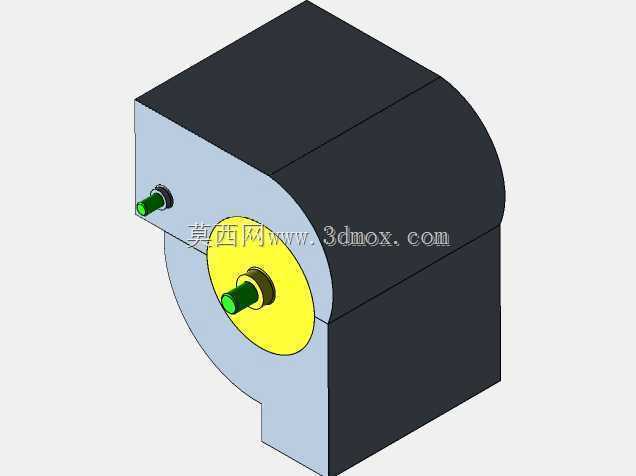

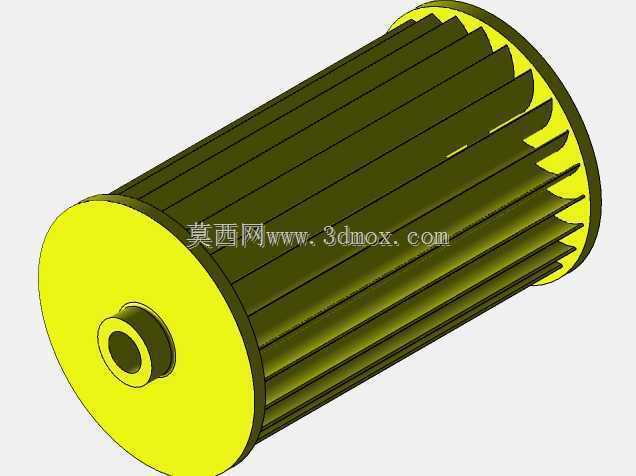

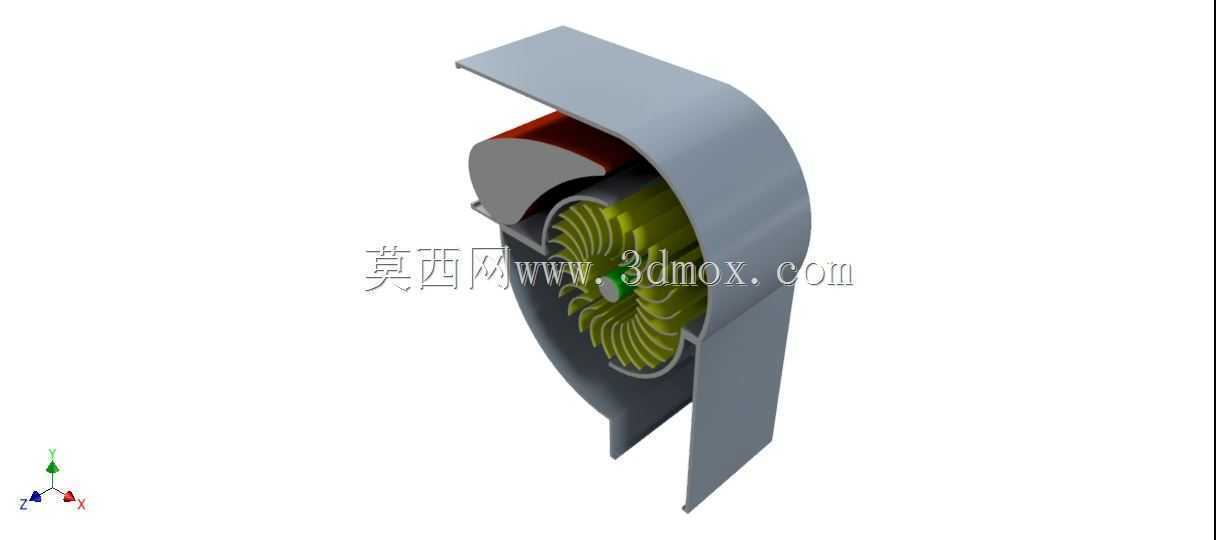

　　这款横流式涡轮机的三维结构，面向实验室小规模流体能量转换场景搭建，核心适配小流量低压头的流体工质能量回收、小型教学演示试验、微型动力输出验证等实际使用需求，区别于工业级大功率涡轮设备，整体结构做了轻量化简化，在保证核心流道功能完整的前提下，降低了加工与装配的复杂度，适合小批量试制或者教学场景下的拆装演示。从实际功能来看，该结构采用横流进出气的流道布局，工质从蜗壳侧方进入流道后，会两次穿过叶轮的叶片栅格，相较于轴流或者径流式涡轮，这种结构在小流量工况下的效率稳定性更好，对工质内的少量杂质容忍度更高，不容易出现叶片卡滞的问题，很适合实验室环境下非洁净工质的试验场景。设计过程中，叶轮部分采用了等厚度圆弧叶片的排布方案，

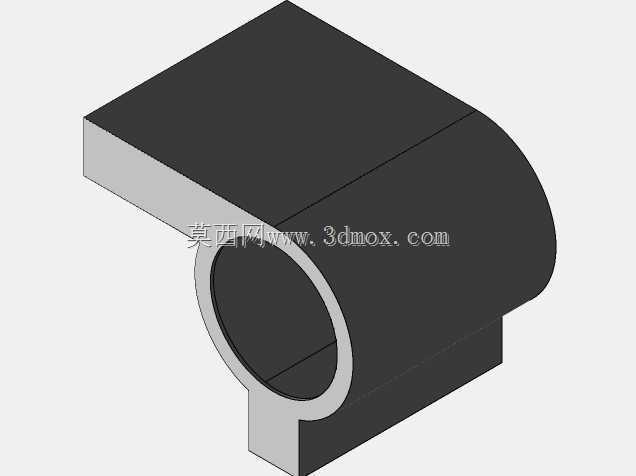

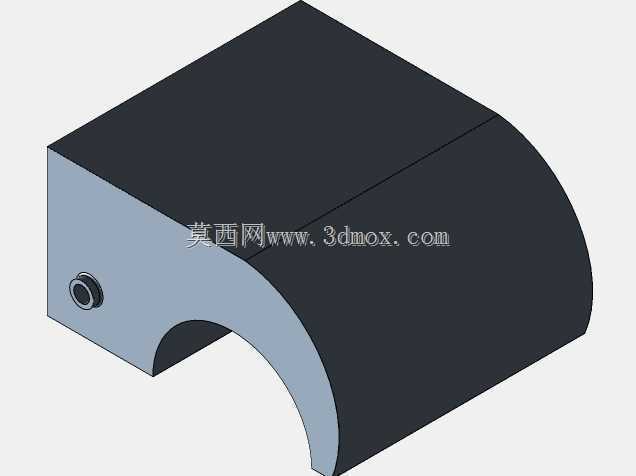

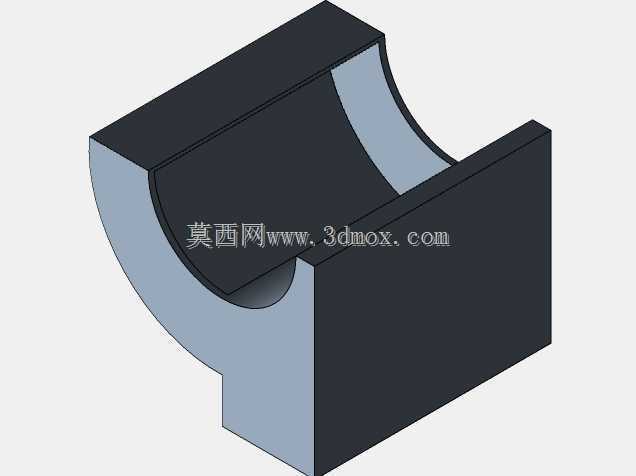

　　叶片沿叶轮周向均匀分布，叶片的安装角经过反复调整，保证工质第一次穿过叶片时可以顺利推动叶轮旋转，第二次穿过叶片时可以顺畅排出，不会在流道内部形成紊流涡旋造成能量损失；蜗壳部分采用了渐开线式的型线设计，从进气口到出气口的过流截面逐步收缩，保证工质在进入叶轮前可以形成均匀的周向流速，避免局部流速过高造成的冲击损失。从安装边界来看，整体结构采用蜗壳与叶轮同轴心的装配基准，叶轮的支撑轴两端预留了标准轴承安装位，可以直接适配常规的微型深沟球轴承，不需要额外定制非标支撑件；蜗壳的进出气接口采用了平直的矩形截面设计，接口端面预留了螺栓安装孔位，可以直接对接实验室常用的矩形风管或者流体管路，不需要额外做变径转接；

　　整体结构的外形轮廓没有突出的不规则结构，安装底座可以直接固定在标准的实验室试验台架上，不需要额外设计定制安装支架。在结构细节处理上，蜗壳的内壁做了光滑过渡处理，没有尖锐的棱角或者突变的截面，避免工质流动过程中出现局部脱流；叶轮的叶片与前后端盘采用一体化的连接结构，减少了装配间隙带来的泄漏损失，同时也提升了叶轮整体的结构强度，在高转速工况下不会出现叶片变形的问题；蜗壳与叶轮之间的间隙控制在合理范围内，既不会因为间隙过小造成运转过程中的摩擦剐蹭，也不会因为间隙过大造成工质泄漏影响效率。实际使用过程中，该结构可以直接搭配微型发电机组成小型发电试验装置，也可以搭配负载测试台完成不同工况下的涡轮效率测试，还可以作为流体力学教学的演示模型，

　　直观展示横流式涡轮的工作原理与内部流道结构；由于整体结构的零件数量少，拆分逻辑清晰，在三维建模过程中可以很方便地完成参数化调整，只需要修改叶轮直径、叶片数量、蜗壳型线参数就可以快速衍生出不同流量、不同功率等级的同类型涡轮结构，适配不同的试验需求。
