车用渐变弧面叠层钢板弹簧结构设计

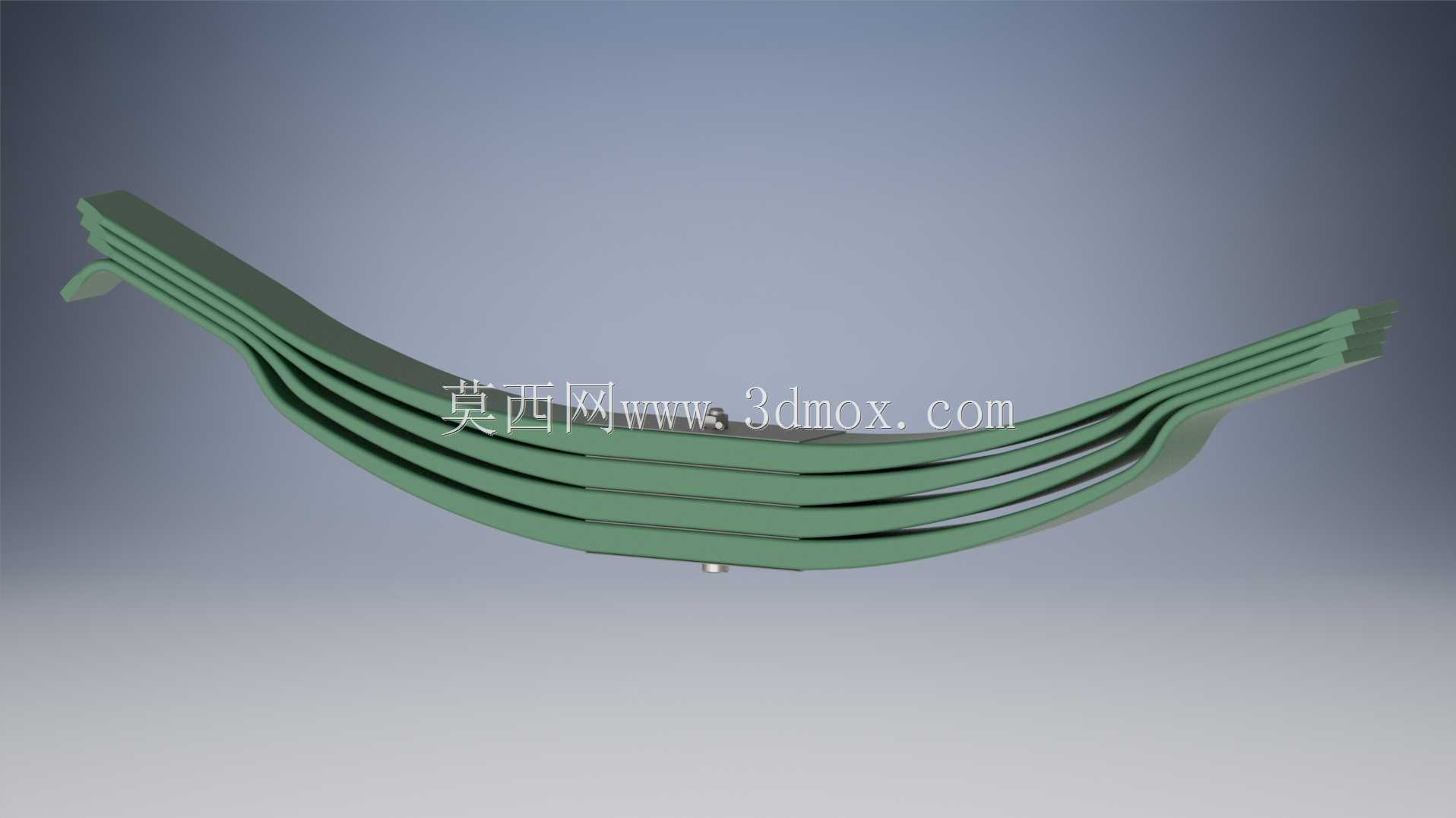

　　在商用车及非承载式车身乘用车的悬架系统中，钢板弹簧始终是承担载荷传递、冲击缓冲的核心弹性构件，这套叠层弧面结构的板簧设计，完全围绕实际行驶工况下的受力特性展开。不同于传统等厚度等宽度的直板叠层板簧，该结构采用渐变曲率的弧面叠层设计，每片簧片的曲率半径从最短片到最长片依次递减，装配完成后形成自然的预紧应力分布，能够避免车辆空载状态下主片承受过大的反向弯曲应力，同时在满载工况下让各片簧片均匀承担垂向载荷，减少单片应力集中导致的断裂风险。

　　从实际应用场景来看，这类变曲率叠层板簧多用于中型载货汽车、工程作业车辆的后悬架，部分硬派越野车型的前悬架也会采用类似结构，其核心作用是将车架与车桥之间的刚性连接转化为弹性连接，过滤路面颠簸带来的高频振动，同时传递纵向驱动力、制动力以及横向转向力，承担车轮定位参数保持的作用。设计过程中首先需要确定的是安装边界尺寸：板簧两端的卷耳中心距需要匹配对应车型的车架安装孔位，卷耳内径适配标准尺寸的橡胶衬套，保证铰接状态下能够随悬架跳动实现小角度转动；中部的U型螺栓安装位宽度匹配车桥上方的安装座尺寸，中心孔位置对准车桥定位凸台，避免装配后出现横向窜动。

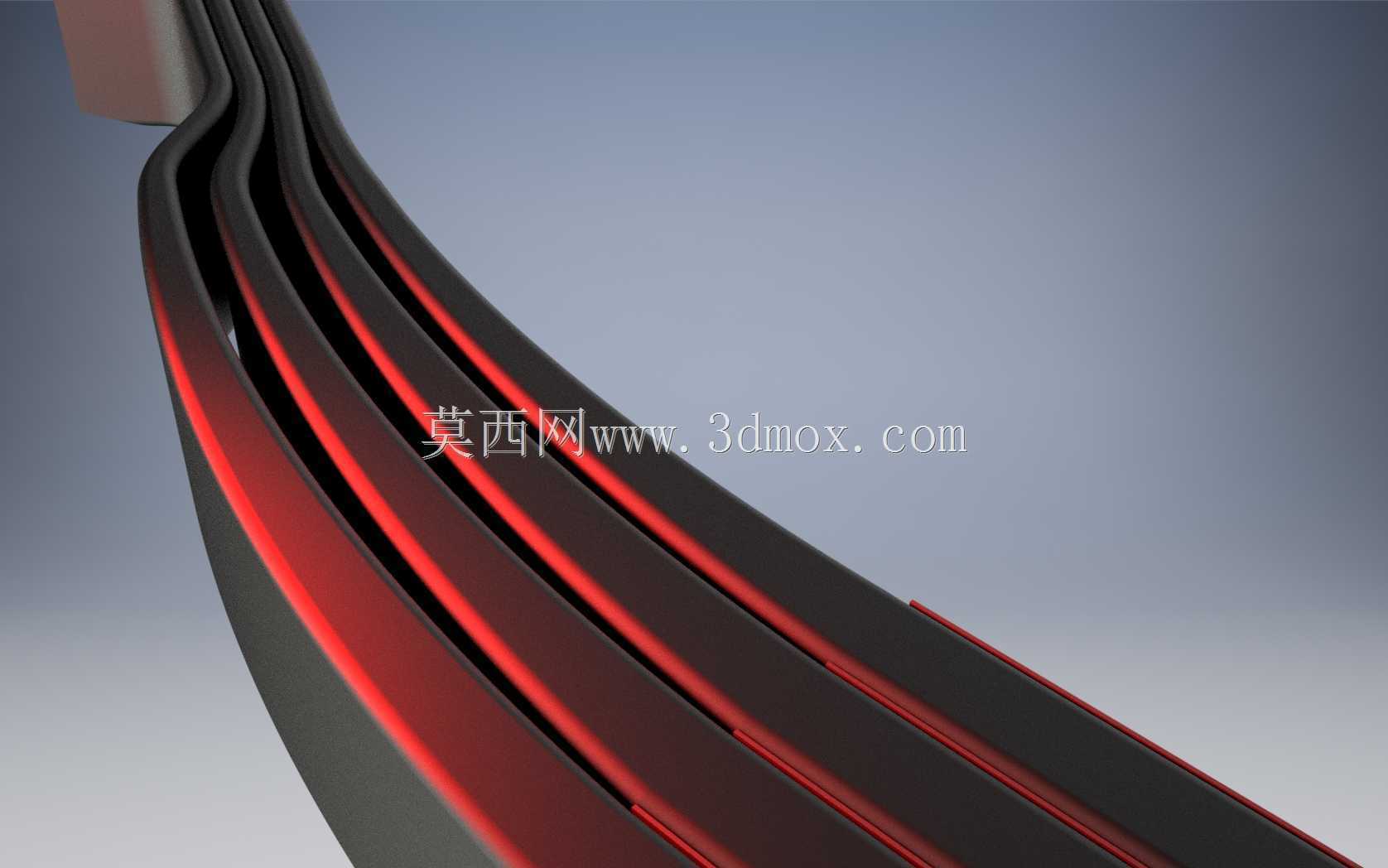

　　结构设计层面，各片簧片的长度按照等应力梁的计算逻辑逐片递减，片与片之间的接触端面做了微小的倒角处理，减少应力集中点，同时避免片间摩擦产生的异响传递到车厢内部；簧片截面采用渐变厚度设计，靠近中心螺栓位置的截面厚度更大，向两端卷耳方向逐渐减薄，在保证整体承载能力的前提下降低非簧载质量，提升悬架的响应速度。不同于传统板簧的平直侧边设计，该结构的簧片侧边采用流线型弧面过渡，边缘做了圆角打磨处理，一方面减少应力集中导致的疲劳裂纹萌生，另一方面在板簧发生弯曲变形时，片与片之间的接触面积会随载荷变化动态调整，小载荷工况下仅主片与相邻副片接触，保证悬架的柔软度提升乘坐舒适性，大载荷工况下所有簧片完全贴合，整体刚度提升以承担重载需求，实现变刚度的弹性特性。

　　实际建模过程中，需要先根据整车轴荷参数计算出板簧的满载弧高、静挠度值，再反推各片簧片的自由曲率，装配时通过中心螺栓的预紧力将各片夹紧，模拟实际装配后的预应力状态；同时需要预留出板簧上下跳动的运动空间，避免极限压缩状态下板簧与车架横梁、制动管路等周边部件发生干涉。片间的摩擦阻尼是板簧设计中不可忽略的部分，该结构在片与片之间预留了均匀的间隙，可填充石墨润滑脂减少干摩擦，同时保留适当的摩擦阻尼来抑制悬架的多余弹跳，不需要额外加装减震器即可满足部分低速工程车辆的减震需求。

　　安装接口的设计完全适配现有主流车型的安装标准，两端卷耳的销轴直径、中心螺栓的规格、U型螺栓的跨距都符合通用配件的尺寸要求，不需要对原车安装位做任何修改即可直接替换安装。簧片的材料选用常规的弹簧钢材质，建模时已经预留出热处理后的变形余量，成品经过喷丸处理后表面形成压应力层，能够大幅提升疲劳寿命，满足复杂路况下长期使用的需求。在极限冲击工况下，最长的主片首先承担冲击载荷，随后载荷逐片传递到下方的副片，整体变形量控制在设计范围内，不会发生永久塑性变形，卸载后能够快速恢复到初始弧高状态，保证悬架的几何参数始终处于设计区间内，避免车轮定位失准导致的轮胎异常磨损、操控稳定性下降等问题。
