平行轴直齿齿轮传动支撑机构

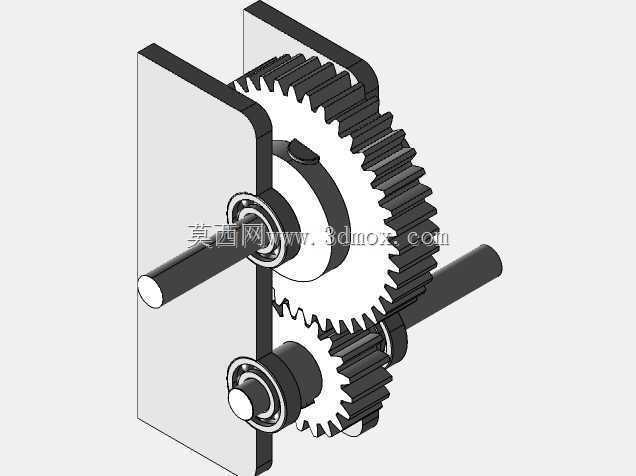

　　这套平行轴直齿齿轮传动支撑机构，核心应用场景覆盖小型轻工设备的动力传递环节，常见于桌面级自动化送料机构、小型实验台动力传输单元、教学演示传动装置这类对传动精度要求适中、负载水平偏低的工况中，作为动力输入与执行端之间的扭矩传递载体存在。从实际用途来看，该机构可完成固定传动比的旋转运动传递，将输入端的转速与扭矩按照齿轮啮合的齿数比转换后输出给执行构件，支撑座部分同时承担两根传动轴的径向载荷与轴向限位作用，保证齿轮啮合过程中中心距始终保持稳定，避免因轴系窜动引发的打齿、传动卡滞问题。从功能特性上看，整套机构采用外啮合直齿圆柱齿轮传动形式，啮合过程无轴向分力，轴系支撑结构无需额外设置推力轴承来抵消轴向载荷，结构复杂度更低，装配调试难度小；

　　直齿轮的啮合为线接触形式，在额定负载范围内传动效率可达95%以上，动力损耗小；支撑座采用一体式折弯成型结构，两个轴孔的同轴度、平行度可在一次装夹加工中保证，减少了分体式支座装配带来的位置误差，齿轮啮合侧隙更容易控制在合理区间，传动过程的回差更小。设计思路上，首先根据目标工况的传动比需求匹配两个齿轮的齿数，确定中心距尺寸后再反向推导支撑座的轴孔位置，轴的直径选取结合传递扭矩的大小做强度校核，保证轴在额定负载下的挠度不超过齿轮啮合允许的变形量，避免轮齿偏载引发的早期磨损；齿轮的齿宽选取兼顾承载能力与轴向尺寸限制，避免齿宽过大导致的载荷沿齿向分布不均问题，同时在齿轮与支撑座的接触面之间预留了足够的装配间隙，

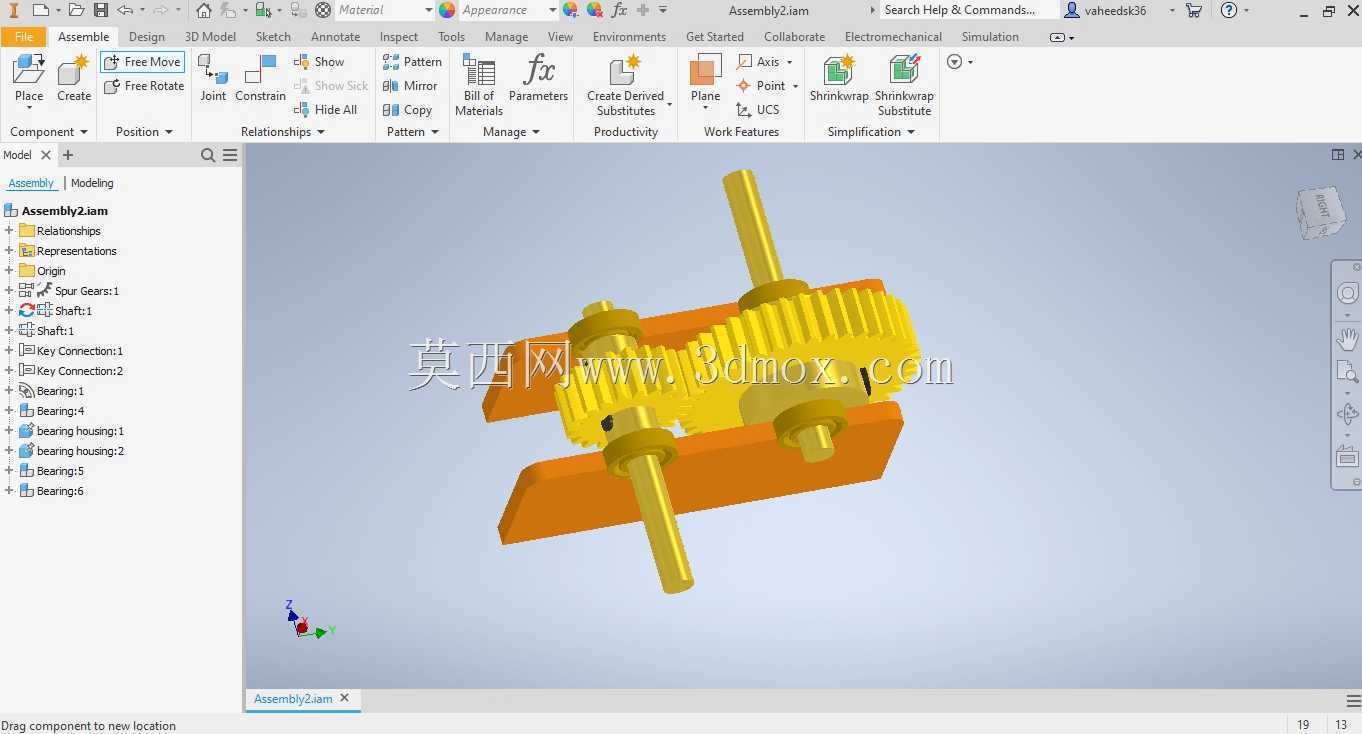

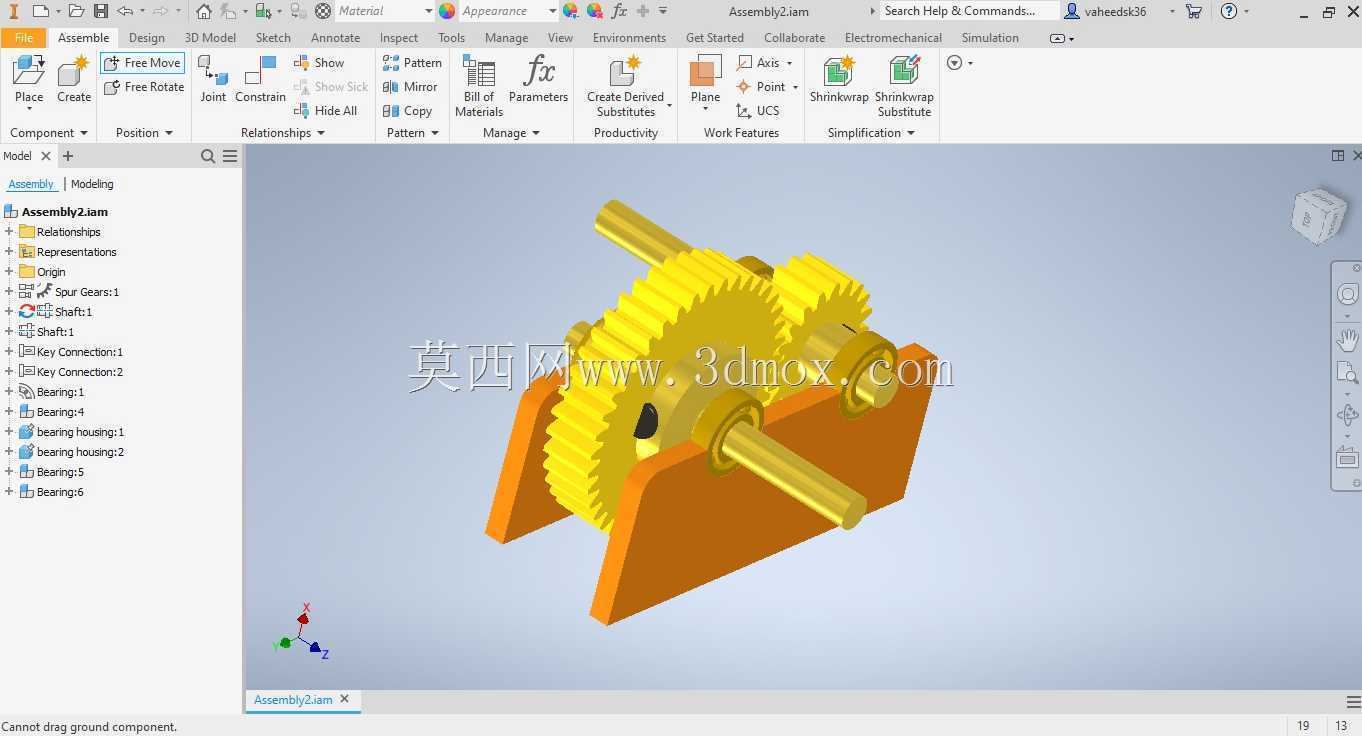

　　防止运转过程中齿轮端面与支座发生摩擦剐蹭。外形尺寸与安装边界方面，整套机构的轴向总长度由轴的伸出长度、齿轮宽度、支撑座壁厚共同决定，径向尺寸以大齿轮的齿顶圆直径为最大边界，安装时支撑座底部为平面结构，可通过螺栓直接固定在设备安装基板上，输入输出轴的伸出端可根据需求加装联轴器、带轮等连接件，轴端的直径尺寸做了统一的公差匹配，可适配标准规格的传动连接件；安装过程中需保证支撑座固定面与轴系的垂直度，避免轴系倾斜导致齿轮啮合接触斑点偏移，日常维护时仅需定期在轮齿啮合面添加润滑脂即可，无需复杂的拆解保养，适合在低维护需求的小型设备中使用。在实际建模过程中，轮齿部分采用参数化建模逻辑，可通过修改模数、齿数、压力角等参数快速调整齿轮规格，

　　适配不同的传动比需求，支撑座的安装孔位置也预留了参数调整空间，可根据不同设备的安装孔位快速修改尺寸，无需重新绘制整体结构；轴与齿轮之间采用键连接传递扭矩，键槽的尺寸符合标准机械设计规范，可直接采购标准平键完成装配，轴的两端设置了轴用挡圈槽，通过轴用弹性挡圈完成齿轮与轴的轴向限位，防止运转过程中齿轮发生轴向窜动，支撑座的轴孔内可根据负载需求选配滑动轴承或者微型滚动轴承，降低轴转动过程中的摩擦阻力，提升机构的使用寿命。
