汽车传动系统差速器锥齿轮组结构

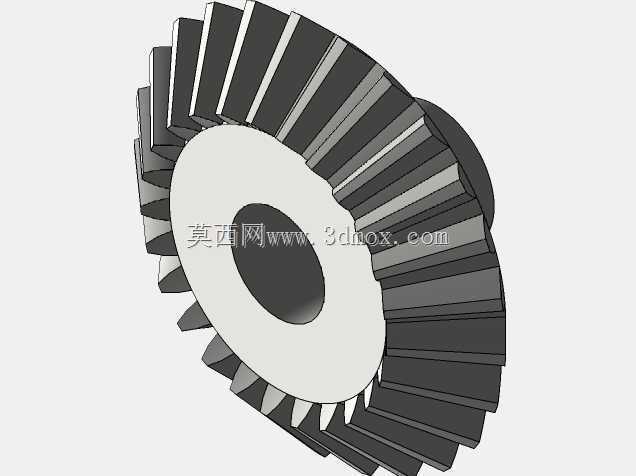

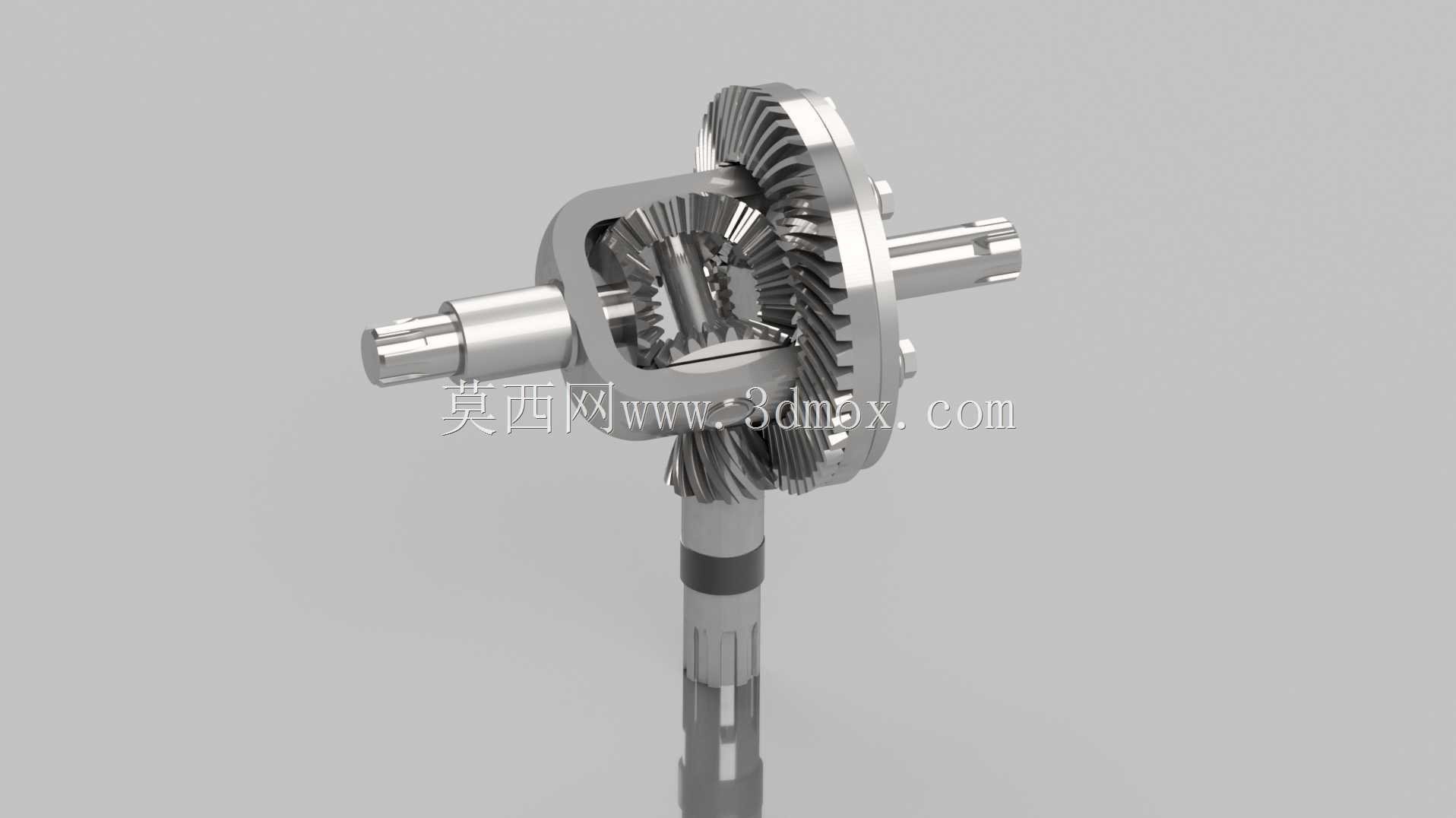

　　在乘用车辆、商用载货车辆以及非道路工程作业机械的底盘传动链路中，差速器齿轮组是承担两侧驱动轮动力分配、转速差补偿的核心执行部件，直接决定车辆转弯工况下的轮胎磨损速率、行驶稳定性与动力传递效率。这套差速器齿轮采用对称式锥齿轮布局，核心包含主减速器从动盆齿、十字行星齿轮轴、四个行星锥齿轮、左右两侧半轴锥齿轮以及差速器壳体承载结构，整套组件的啮合间隙、齿面接触印痕、安装同轴度都直接影响传动过程的噪音水平、承载能力与使用寿命。

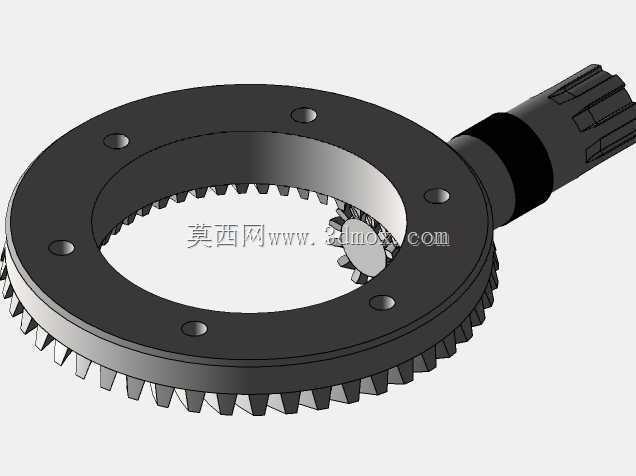

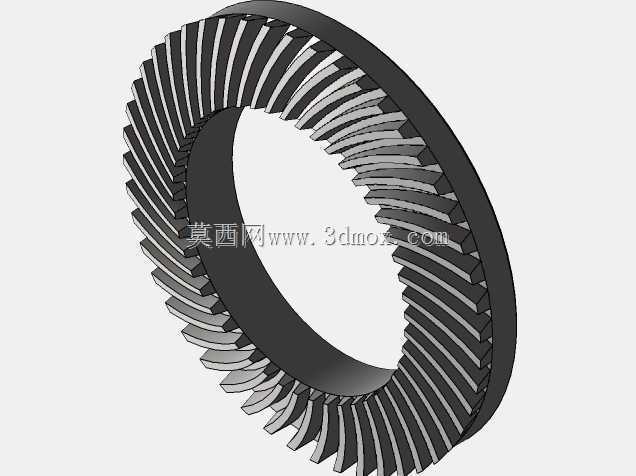

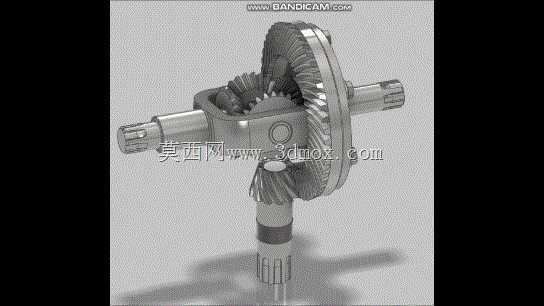

　　从实际装车场景来看，这套齿轮组安装于驱动桥主减速器腔体内，主减从动盆齿与传动轴末端的主动锥齿轮啮合，将动力输入方向旋转90度后传递至差速器壳体，十字轴随差速器壳体同步转动时，行星齿轮既随壳体做公转运动，又可在两侧车轮存在转速差时绕十字轴轴颈做自转运动，自动调整左右半轴的输出转速，避免车辆转弯时轮胎出现滑拖现象。在非铺装路面、泥泞湿滑路面行驶时，这套齿轮结构还可配合差速锁机构，实现单侧车轮打滑时的动力锁止，将全部扭矩传递至有附着力的车轮，提升车辆的脱困能力。

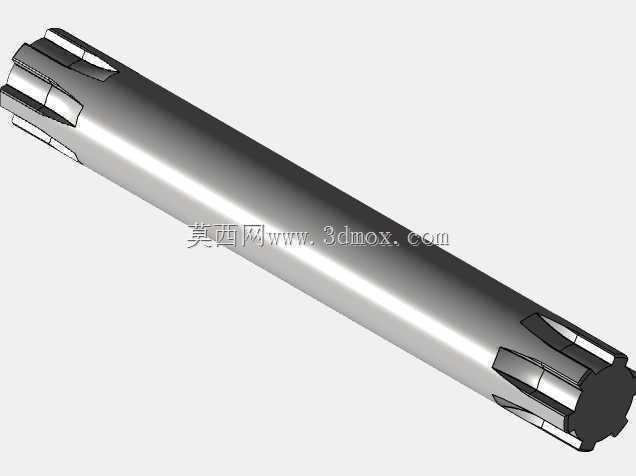

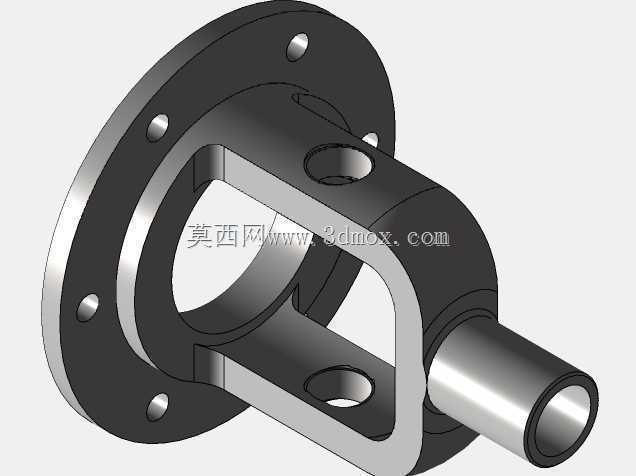

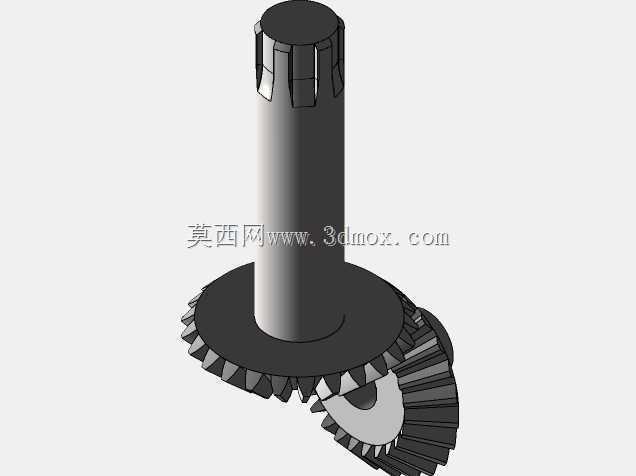

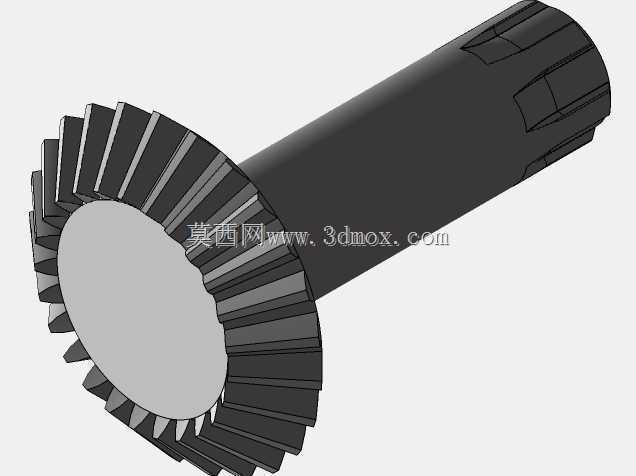

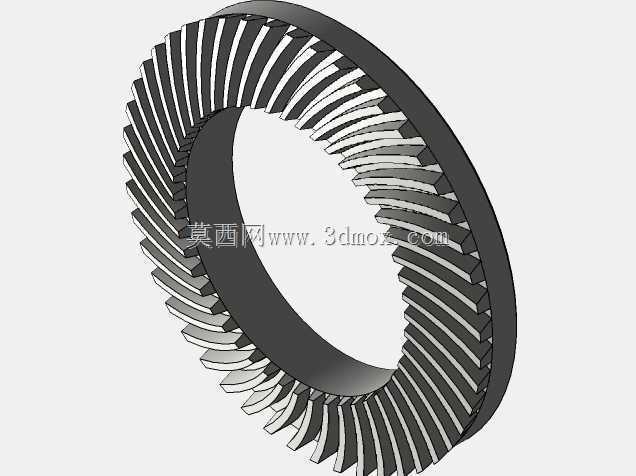

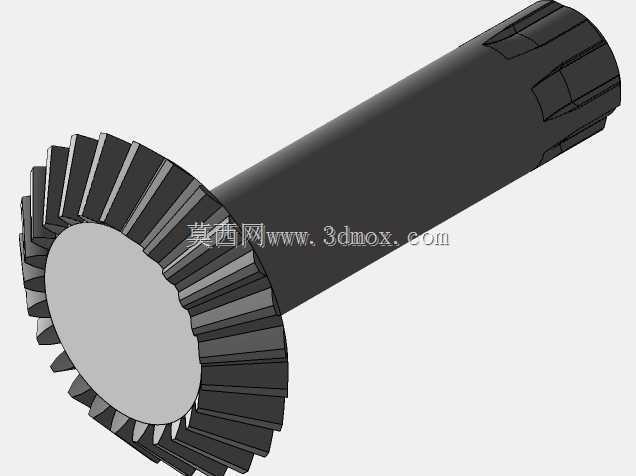

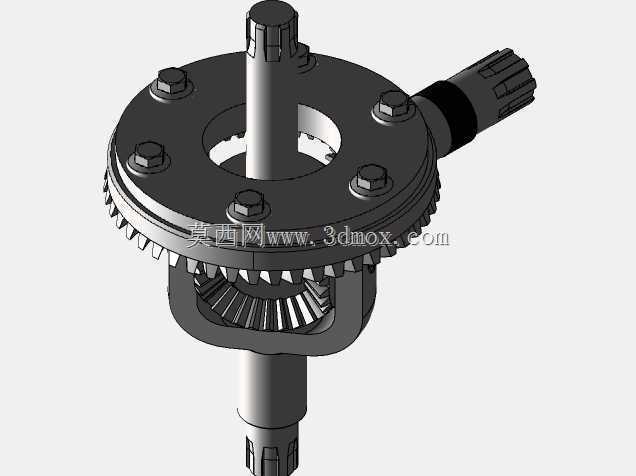

　　设计层面，这套锥齿轮采用渐开线齿形，齿面经过修形处理，可有效降低啮合过程的冲击载荷与传动噪音，行星齿轮与十字轴的配合面预留了合理的润滑间隙，可让桥壳内的齿轮油顺利进入摩擦面，减少长时间高负荷运转下的磨损。差速器壳体与盆齿的连接采用定位止口加螺栓紧固的结构，安装时需保证盆齿端面跳动量控制在0.05mm以内，避免运转过程中出现啮合偏载导致齿面早期点蚀。左右半轴齿轮的内花键参数与驱动半轴的外花键完全匹配，花键配合采用过渡配合，既保证扭矩传递的可靠性，又方便后期维修拆装。

　　从安装边界来看，整套差速器齿轮组的径向最大尺寸由主减从动盆齿的外径决定，安装时需匹配桥壳的内部腔体空间，预留足够的齿顶与壳体间隙，避免运转过程中齿轮与壳体发生剐蹭；轴向尺寸需匹配两侧轴承的安装跨距，保证轴承预紧力调整到位后，齿轮组的啮合位置处于设计要求的最佳接触区。行星齿轮的球面与差速器壳体内的球面垫片贴合，垫片采用耐磨铜合金材质，可承受齿轮啮合过程产生的轴向推力，同时磨损后可单独更换垫片，无需更换整套齿轮组件，降低后期维护成本。

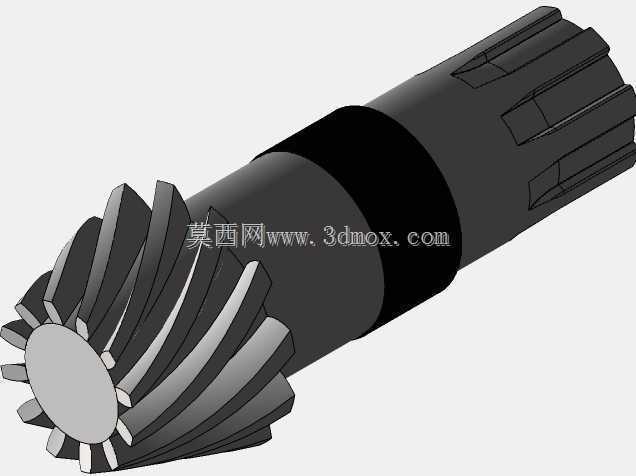

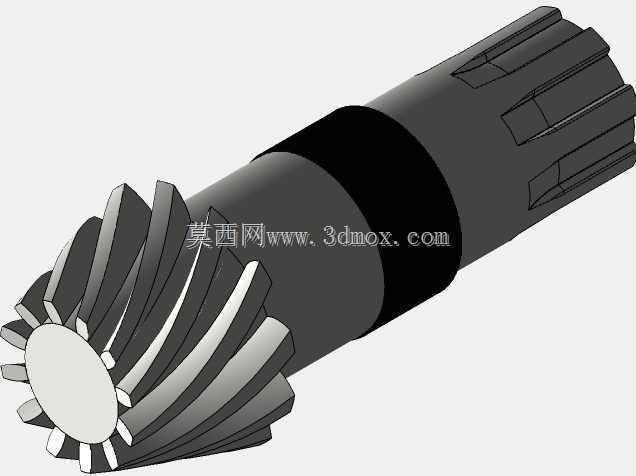

　　在实际工程应用中，这套齿轮结构的参数匹配需要结合整车的动力输出特性、满载轴荷、最高行驶车速进行校核，齿面接触强度、齿根弯曲强度都需要满足极端工况下的载荷要求，比如车辆满载爬坡、急加速起步时，齿轮组需要承受数倍于额定载荷的冲击扭矩，这就要求材料选用20CrMnTi低碳合金钢，经过渗碳淬火处理后齿面硬度达到HRC58-62，芯部保持足够的韧性，既保证齿面的耐磨性能，又能承受冲击载荷不会出现断齿问题。装配过程中需要成对调整主减主动齿轮与从动盆齿的啮合间隙，一般控制在0.15-0.35mm范围内，间隙过大会导致传动冲击、噪音增大，间隙过小则会导致润滑不良、齿面过热烧蚀。

　　不同于普通的平行轴圆柱齿轮传动，差速器锥齿轮的啮合是空间交错轴传动，齿面的接触印痕调整是装配过程的核心工序，需要通过增减调整垫片的厚度，让接触印痕处于齿面的中部位置，长度达到齿面长度的60%以上，保证全负荷运转时齿面受力均匀，不会出现边缘接触导致的局部应力集中。日常使用过程中，需要定期检查桥壳内的齿轮油油量与油质，及时更换变质的齿轮油，避免金属杂质进入齿轮啮合面造成磨粒磨损，延长整套差速器齿轮的使用寿命。
