大涵道比涡扇航空发动机前端结构

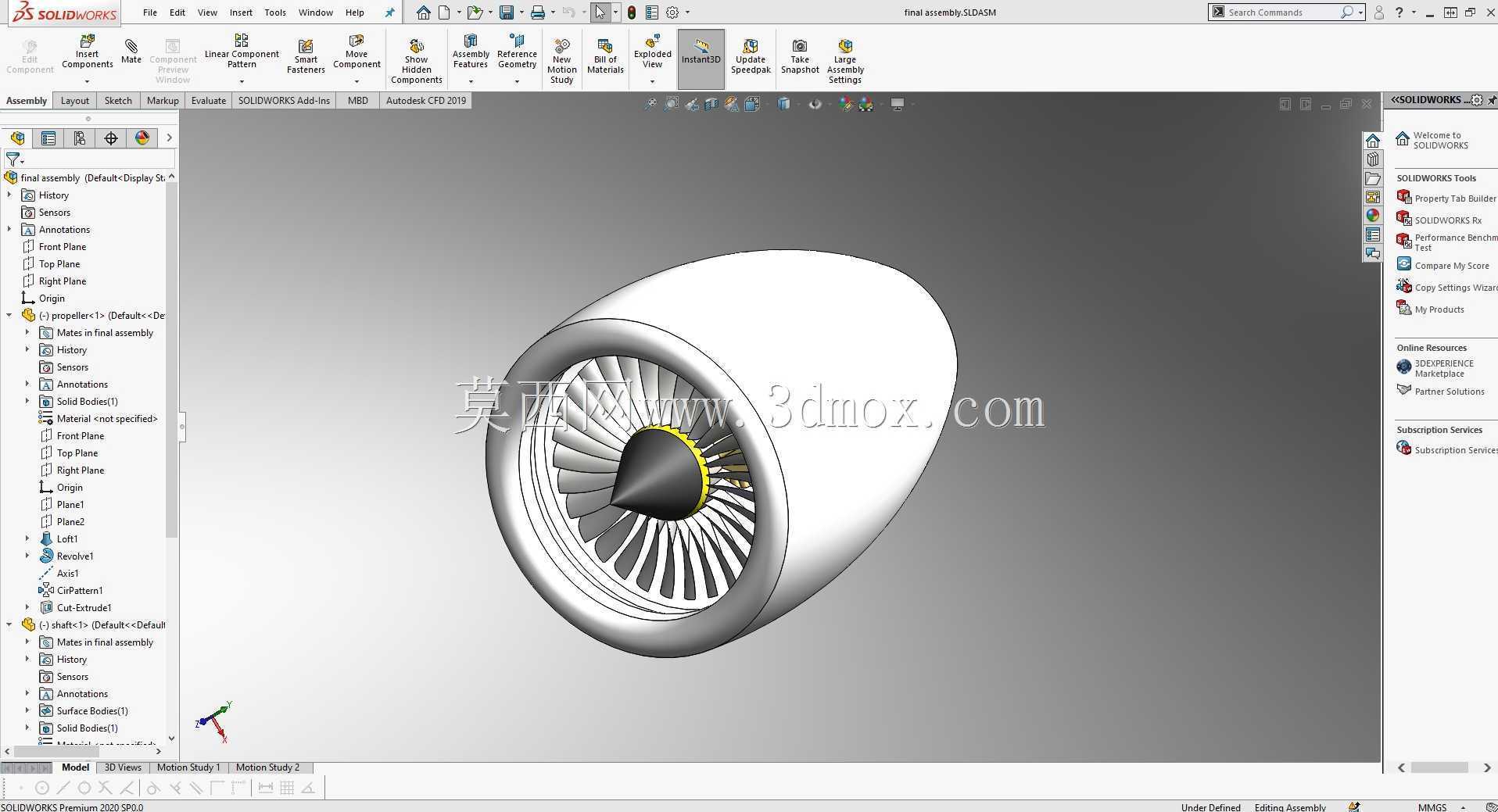

　　这套三维结构聚焦民用大涵道比涡扇发动机的前端进气与风扇段，还原了短舱进气道、椭球形整流锥、多级宽弦风扇叶片、轮盘榫槽连接、包容机匣以及核心机整流外壳的完整装配关系，并非孤立的外观曲面建模，而是按照航空发动机实际装配层级搭建：从前端进气唇口开始，气流先经过收敛型进气道完成匀流减速，大尺寸风扇转子承担整机80%左右的推力输出，外涵气流沿风扇后流道直接排入大气，内涵气流则汇入压气机段继续增压，整套结构的比例匹配现役150座级干线客机动力装置的典型尺寸特征。

　　从实际工程应用场景来看，该结构段是航空发动机整机设计中最先接触来流的核心部分，直接决定进气畸变容忍度、风扇效率与鸟撞等外来物冲击下的结构安全性。建模过程中首先确定发动机主安装轴线，所有回转类零件均以该轴线为装配基准：进气整流锥采用椭球曲面而非简单圆锥，目的是让来流沿锥面平滑分流至各风扇叶片通道，避免锥面附近出现局部气流分离；锥面与风扇轮盘前端采用止口定位配合，周向预留螺栓连接孔位，实际装配中整流锥还会铺设防冰热气通道，在高湿度结冰工况下将压气机引出的高温燃气引导至锥面内壁，防止冰层脱落打伤风扇叶片。

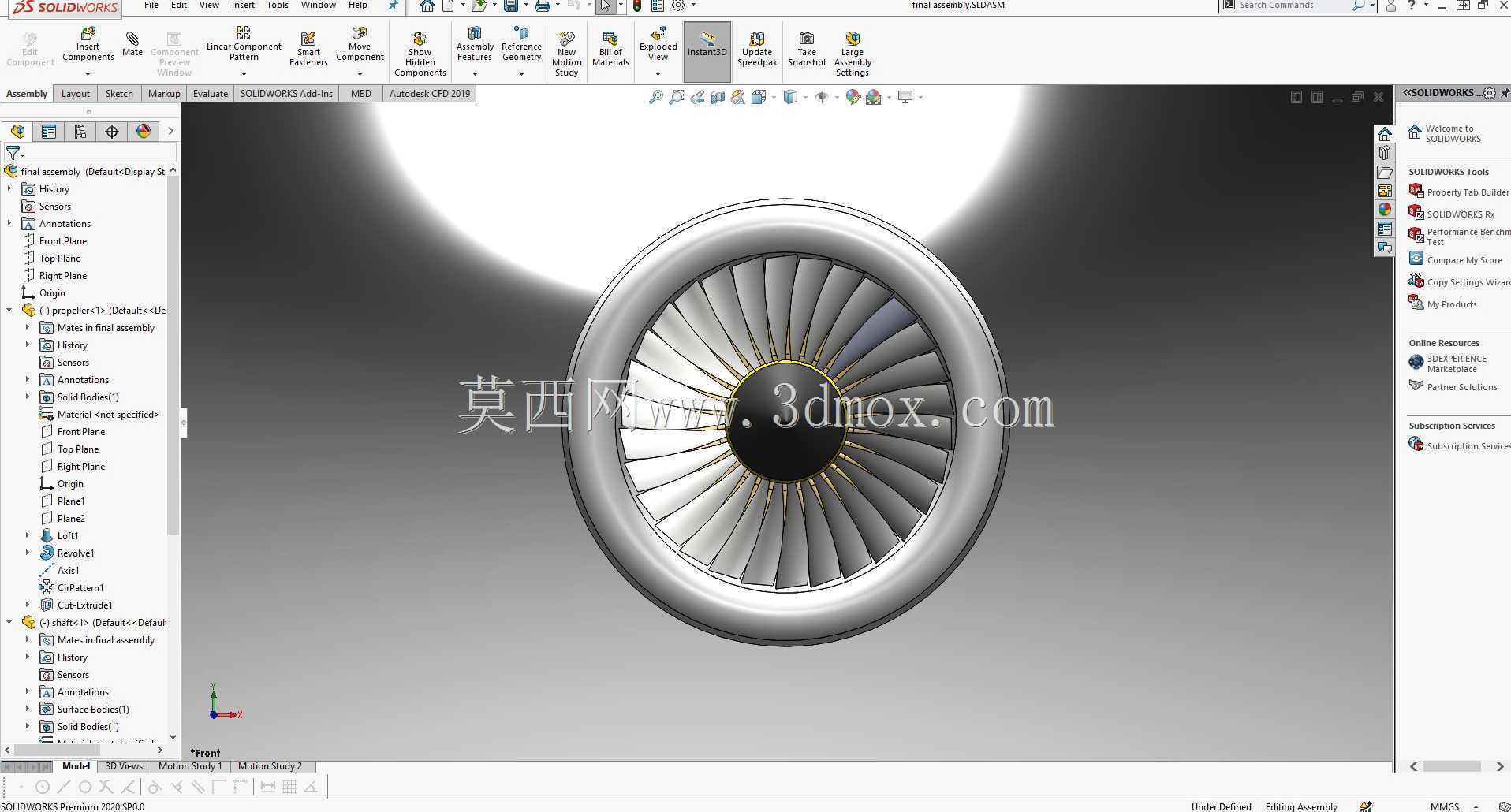

　　风扇叶片采用宽弦后掠气动布局，单支叶片从叶根到叶尖的扭角沿展向连续变化，叶根处通过燕尾形榫头嵌入轮盘轮缘的榫槽内，装配时沿轮盘轴向滑入后由锁片限位，不需要额外焊接即可承受每分钟数千转产生的巨大离心载荷。叶片数量按照大涵道比发动机常用的低噪声设计选取，相邻叶片之间预留均匀的叶尖间隙，间隙值控制在机匣内径的千分之五左右，既避免转子热态运转、叶片离心伸长后与机匣发生碰磨，又尽可能减小叶尖漏气损失。叶片前缘做了加厚处理，对应实际型号中的抗鸟撞加强结构，叶片内部还可预留阻尼凸肩的安装位置，在高转速工况下相邻叶片凸肩相互抵靠，大幅降低叶片振动应力。

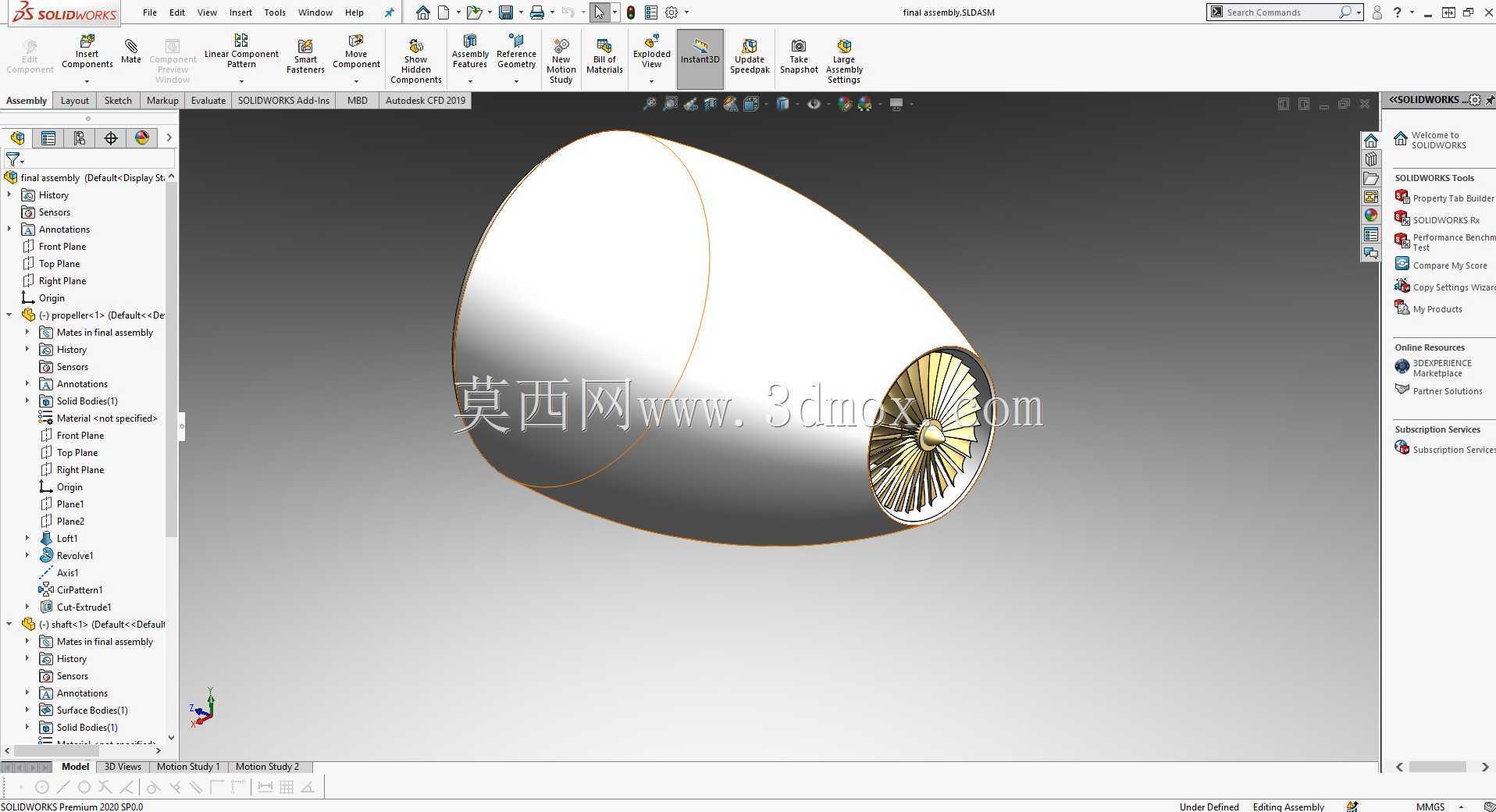

　　外围的风扇机匣采用多层复合结构思路建模：内层为耐磨封严涂层对应的薄环结构，中间层是金属包容机匣，能够在叶片断裂飞出时将高能碎片包容在机匣内部，避免击穿短舱造成飞机二次损伤，外层则是气动整流外壳，外壳向后平滑延伸形成外涵道内壁，将风扇驱动的大流量空气导向尾喷口。机匣沿周向布置多个安装边，对应实际发动机上的附件安装座、防冰管路接口与振动传感器测点，前端进气唇口采用钝圆剖面，在大迎角起降工况下能够避免进气道内侧出现气流分离，降低进气畸变对压气机稳定工作边界的影响。

　　从安装边界来看，该风扇段后端预留了与低压压气机机匣对接的轴向安装法兰，法兰上的螺栓孔沿周向均布，装配时以主轴线为定位基准控制同轴度，避免转子运转时出现过大的不平衡量；发动机主安装节布置在核心机匣两侧的吊装支板位置，将整机载荷传递到飞机机翼吊挂结构上。建模时所有转动零件与静止零件之间严格保留运转间隙：转子轮盘与静子封严环之间的轴向间隙考虑了热膨胀差，冷态装配间隙大于热态工作间隙，防止不同材料在升温变形后发生卡滞；风扇叶片前后的静子导向叶片支板同时承担径向传力作用，将外涵机匣的载荷传递到核心机匣，支板外形做成流线型减少流道阻力。

　　在结构细节处理上，轮盘中心设置低压转子轴的配合孔，孔内设计花键结构传递扭矩，轮盘前后端设置挡圈槽，对叶片轴向位置进行限位；进气整流罩内部预留平衡块安装腔，发动机总装后进行转子动平衡时，可在腔体内加装调整配重，将转子不平衡量控制在规范允许范围内。整套模型的装配逻辑完全贴合实际发动机制造流程：先完成风扇轮盘与单支叶片的榫槽装配，安装锁片后扣装前端整流锥，再整体将转子组件吊入静子机匣内，调整转子轴向位置后锁紧轴承压紧螺母，最后对接外涵道外壳与进气唇口，各零件之间的配合公差、定位止口、连接孔位都有明确对应，可直接用于航空发动机构造教学、风扇段结构方案演示、进气道气动外形匹配参考，也能作为机务培训、航空科普展陈的数字化结构样本，帮助结构设计人员理清大涵道比涡扇发动机前端转子与静子的装配约束、气流流道划分与载荷传递路径。
