V型八缸内燃机动力总成结构展示

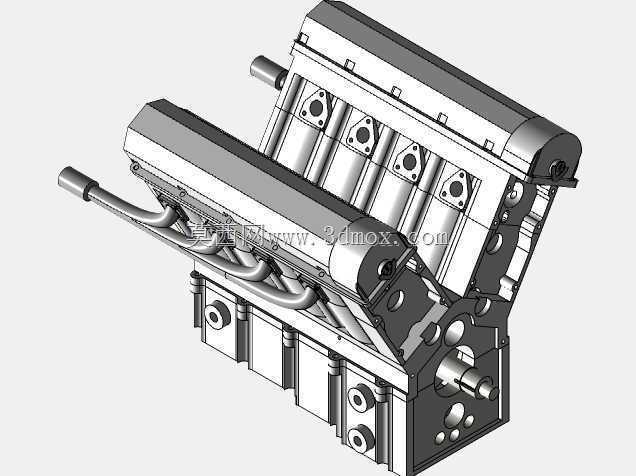

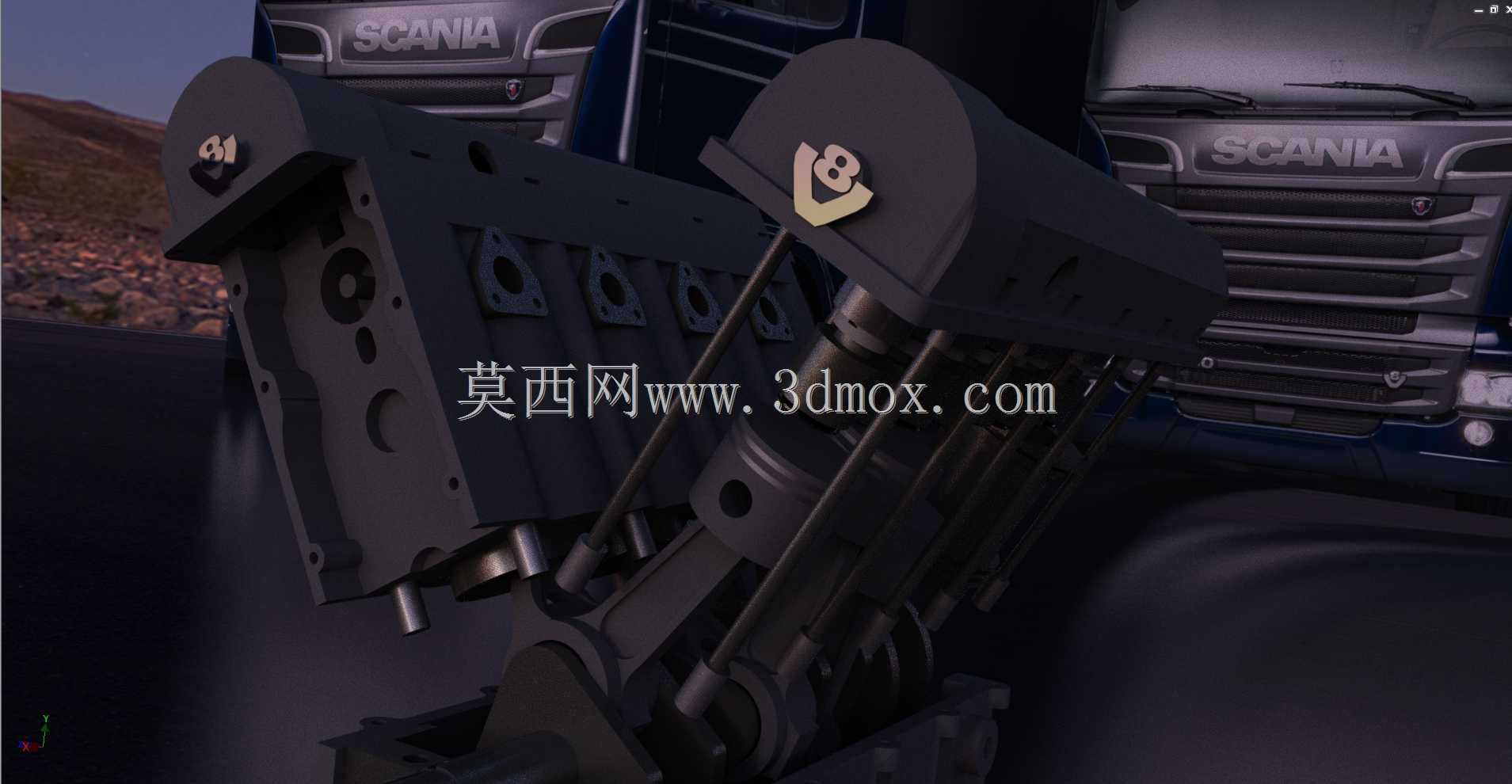

　　在重型商用车、高性能乘用车辆以及大马力工程机械的动力匹配场景中，V型八缸动力单元始终占据着大排量动力输出的核心位置，这类动力装置通过两侧各四缸呈V型夹角布置的结构，在有限的机舱纵向空间内压缩了整机长度，同时平衡了直列大缸数发动机的振动缺陷，能够在低转速区间输出充沛扭矩，适配重载牵引、持续高负荷作业的工况需求。从结构设计逻辑来看，该V8动力单元的缸体采用整体式铸铁架构设计，两侧缸体沿曲轴中心线呈固定夹角排布，这种排布方式首先缩短了曲轴的总长度，降低了曲轴在高转速运转下的挠曲变形风险，同时让整机的重心更靠近动力舱的安装基准面，减少了整车运行过程中动力总成的摆动量。缸体表面预留的多个安装凸台与螺栓孔位，分别对应气门室盖、进排气歧管、

　　机油滤清器、启动马达以及发动机悬置的安装接口，所有孔位的位置度公差在建模阶段都按照实际装配要求做了约束，能够直接用于后续的装配干涉校验。曲轴部分采用全支撑设计，每个连杆轴颈两侧都设置有主轴颈承载，对应八组活塞连杆组件，连杆采用斜切口分型结构，方便在缸径有限的情况下从缸体上方完成活塞连杆组的装配作业，活塞顶部的燃烧室凹坑造型匹配缸盖的气门布置角度，在压缩行程中能够引导混合气形成合理的涡流，提升燃烧效率。在安装边界的尺寸控制上，该动力单元的整体宽度匹配重型商用车发动机舱的两侧纵梁间距，前端的皮带轮系安装面预留了水泵、发电机、空调压缩机以及风扇离合器的安装空间，后端的飞轮壳接口匹配对应规格的离合器与变速器输入轴，

　　能够直接对接常见的重型商用车传动系统。油底壳采用深腔式设计，在车辆处于大角度爬坡或者倾斜作业的工况下，依然能够保证机油泵的吸油口始终浸没在机油液面以下，避免出现润滑系统供油中断的问题。缸盖部分采用每缸多气门的布置结构，进气道与排气道分别布置在缸盖的两侧，对应进排气歧管的安装位置，这种分侧布置的方式能够减少排气侧的高温对进气充量的加热效应，提升进气效率，同时也方便后续对增压系统的管路进行布置。气门室盖采用非金属复合材质设计，通过密封胶条与缸盖上端面连接，既能够降低整机的自重，也可以有效隔绝气门机构运转产生的噪声向外传递。在实际的工程应用中，这类V8动力单元除了匹配公路重型牵引车辆之外，还可以作为大型工程机械、

　　固定式发电机组以及特种作业车辆的动力源，不同应用场景下只需要调整外围附件的安装位置与接口形式，核心的曲柄连杆机构、缸体缸盖等主体结构不需要做大幅改动，具备较强的适配通用性。建模过程中对所有运动部件的运动间隙都做了模拟校验，包括活塞在上止点时与气门的最小间隙、连杆在运转过程中与缸筒内壁的间隙、曲轴平衡块在旋转过程中与缸体内部加强筋的间隙，所有间隙值都符合内燃机设计的规范要求，不会出现运动干涉的问题。整机的悬置安装点采用四点式布置，分别位于缸体两侧的前端与后端，安装点的位置经过重心测算，能够让动力总成的重量均匀分布在四个悬置软垫上，减少运转过程中振动向车架的传递。进排气接口的法兰尺寸匹配常规的增压管路与排气后处理装置接口，不需要额外制作转接法兰就可以完成外围系统的对接，降低了整车匹配阶段的改造成本。
