火焰舔舐式小型外燃动力装置结构

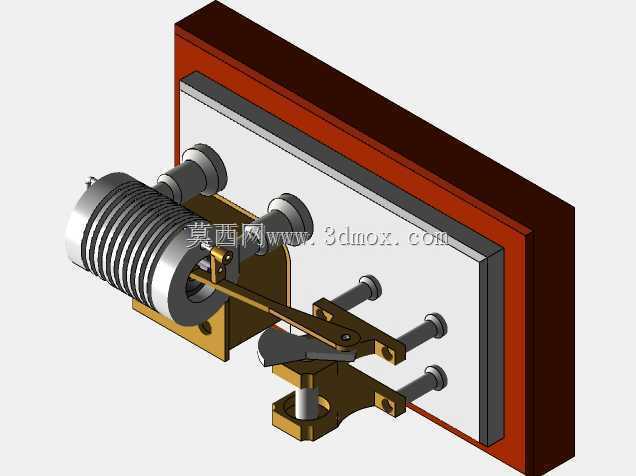

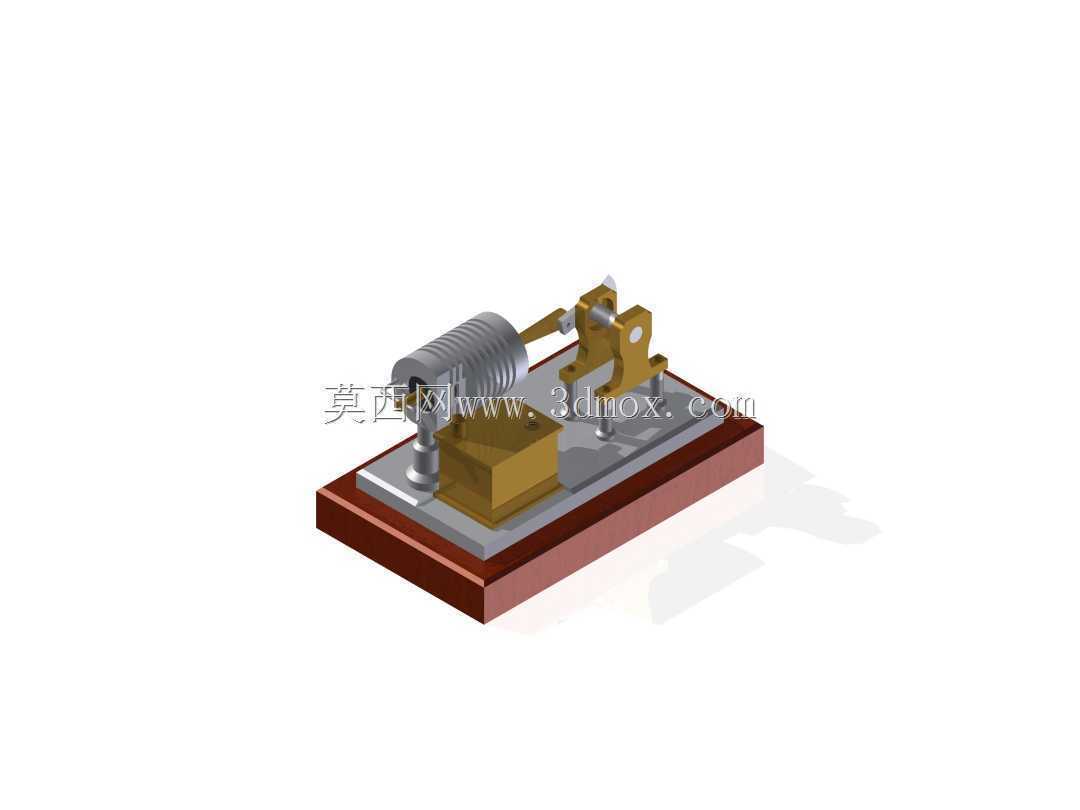

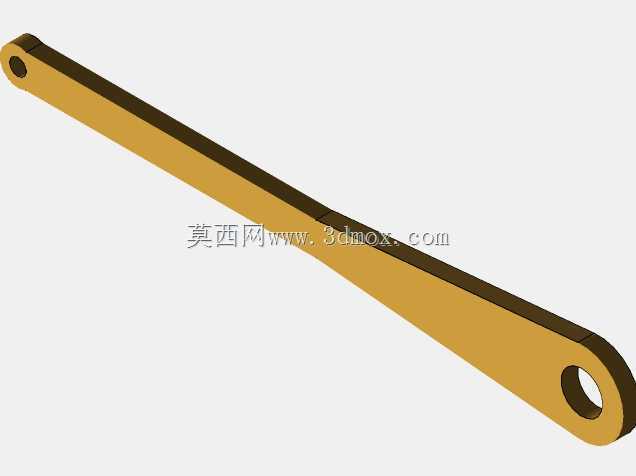

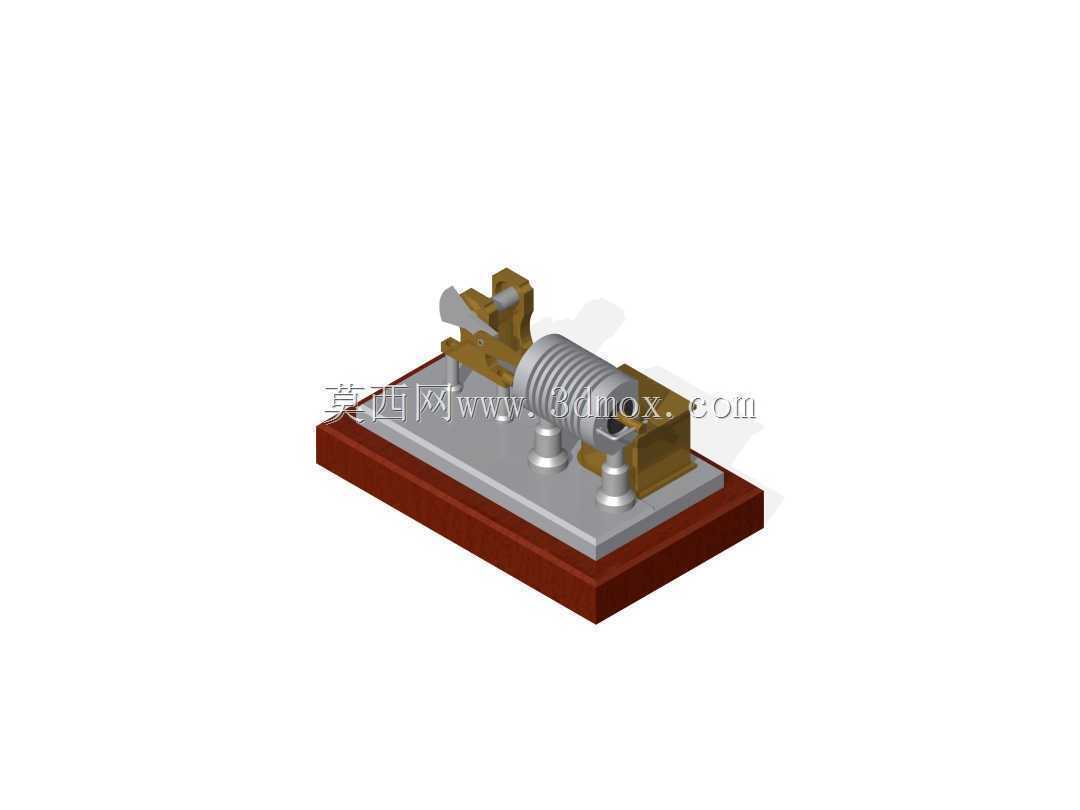

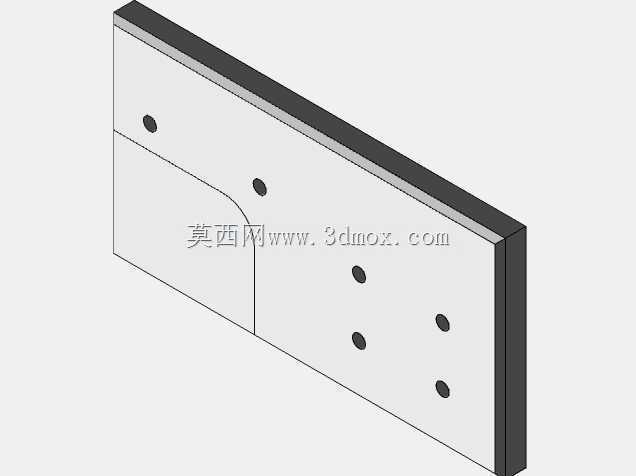

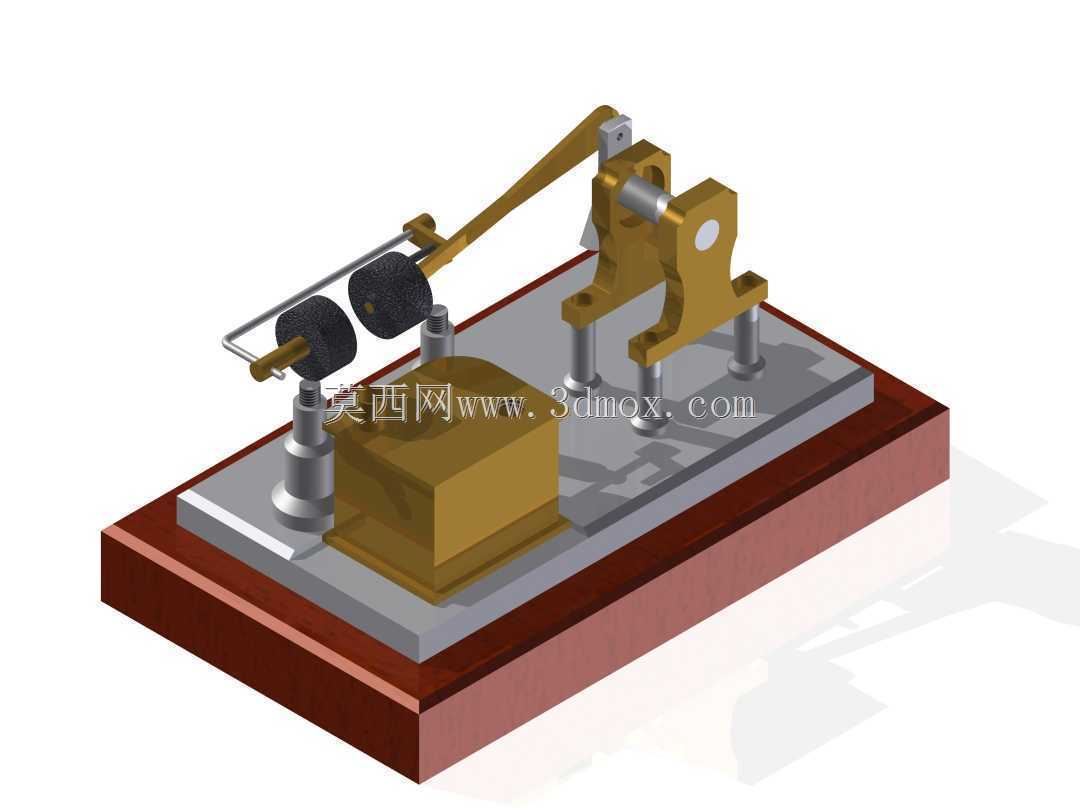

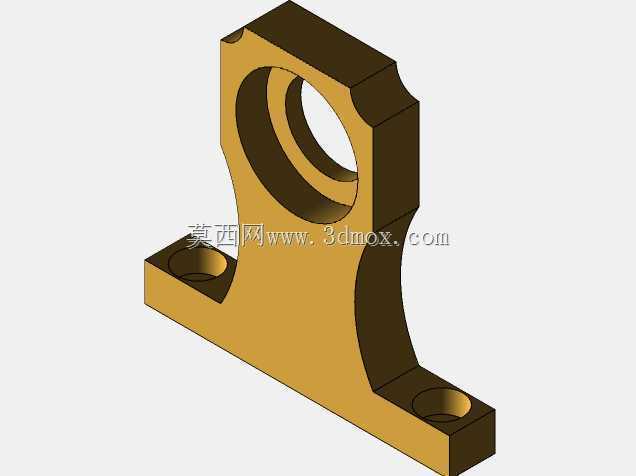

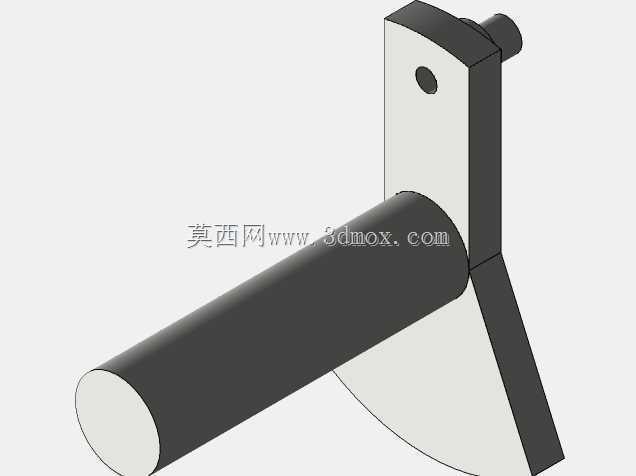

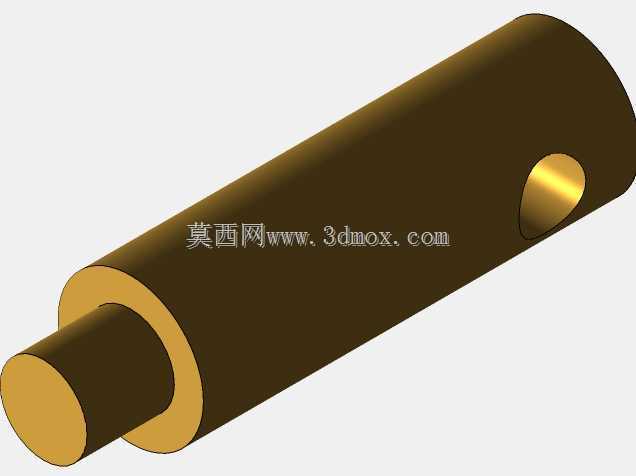

　　这类小型外燃式动力装置，常被应用在教学演示场景、小型热能转换实验平台搭建，以及微型动力输出的趣味机械装置中，区别于常见的内燃机结构，它依靠外部热源对气缸内工质加热形成压差来推动活塞做功，不需要燃料在气缸内部爆燃，运行过程的振动与噪音都相对更低，适合对运行平稳性有要求的低功率输出场景。从结构设计逻辑来看，整套装置采用了集成式安装底座的布局，所有功能组件都固定在一块矩形的木质基座上，基座边缘做了倒角处理，既可以避免安装过程中锐边划伤操作人员，也能让整套装置放置在实验台面上时保持足够的稳定性，不会因为传动部件的往复运动出现滑移。核心做功组件的布局遵循了传动路径最短的原则，气缸组件布置在基座靠近中心的位置，活塞输出端直接连接曲柄连杆机构，

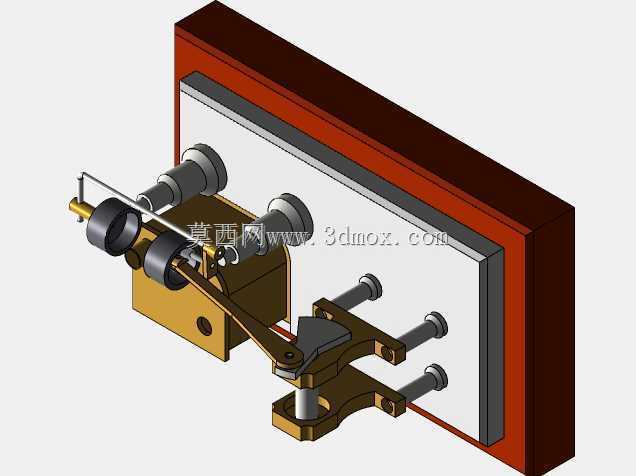

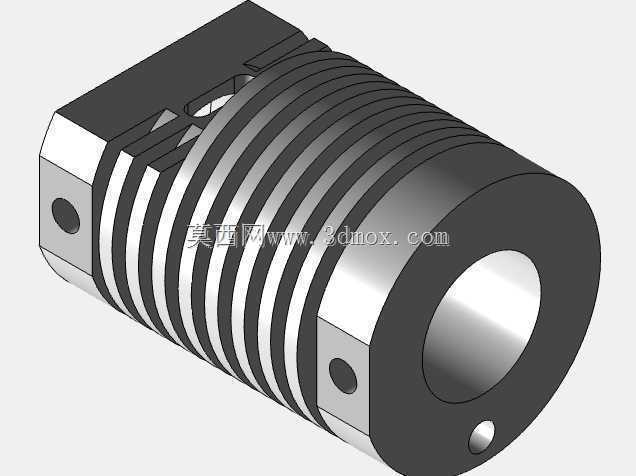

　　省去了额外的传动转接部件，能够最大程度降低动力传递过程中的机械损耗，曲柄的偏心距经过匹配计算，刚好适配活塞的有效行程，避免运动过程中出现卡滞或者行程浪费的问题。飞轮组件安装在曲轴的伸出端，采用了多圈散热鳍片的结构设计，一方面依靠自身的转动惯量来储存能量，保证曲轴转动的连续性，让整套动力输出更平稳，避免单缸结构常见的转动顿挫问题，另一方面鳍片结构可以增大与空气的接触面积，在转动过程中带走部分传导到曲轴端的热量，避免传动连接位置因为长期受热出现润滑失效的问题。配气机构采用了摆臂式的启闭结构，和气缸进气口位置精准对应，能够随着曲轴的转动同步完成进气口的开启与闭合动作，精准匹配气缸内工质加热、膨胀、排气的循环节奏，

　　不需要额外设置独立的配气驱动结构，大幅简化了整体的零件数量，降低了装配调试的难度。整套装置的安装边界非常紧凑，整体长宽尺寸控制在小型实验台可容纳的范围内，高度不会遮挡实验过程中的观察视线，所有连接位置都采用了外露式的紧固件设计，方便在教学演示过程中快速拆解展示内部结构，也便于后期维护时调整各部件的配合间隙。在实际使用过程中，只需要在气缸外部的加热位置放置稳定的外部热源，等待气缸内部工质受热膨胀到足够压差，就能推动活塞带动曲轴持续转动，输出的旋转动力可以通过曲轴的伸出端连接小型负载，比如微型发电机、小型传动演示机构等，用来直观展示外燃机的热能转换原理。设计过程中对各运动部件的配合公差做了针对性优化，活塞与气缸壁之间采用小间隙配合，

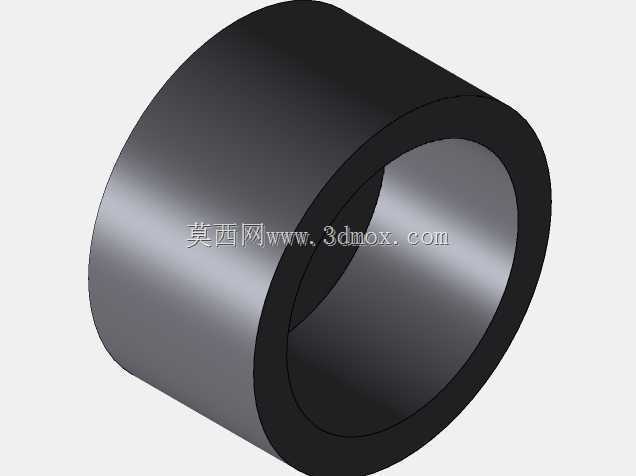

　　既保证运动过程的顺滑度，也能减少工质泄漏带来的效率损失，曲柄与连杆的连接位置设置了耐磨衬套，长期往复运动也不会出现过度磨损导致的间隙过大问题。整套结构没有复杂的管路与辅助系统，所有功能部件都集成在同一基座上，搬运与部署都非常便捷，不需要复杂的安装调试流程，既可以作为热能动力相关专业的教学演示教具，也能作为小型动力源应用在低功率需求的独立机械装置中，帮助从业者直观理解外燃动力的工作逻辑与结构设计要点。
