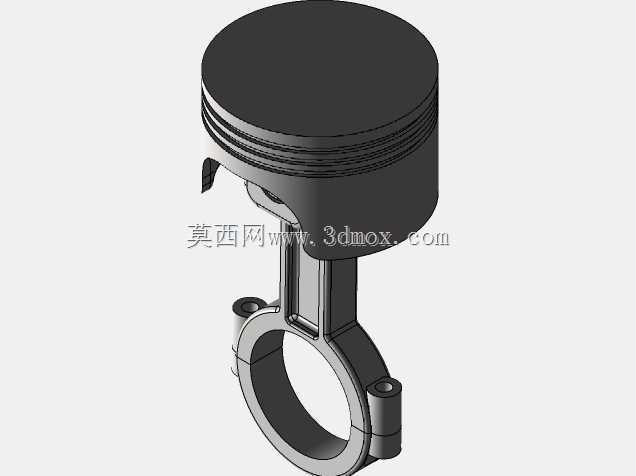

汽车发动机活塞连杆组件结构设计

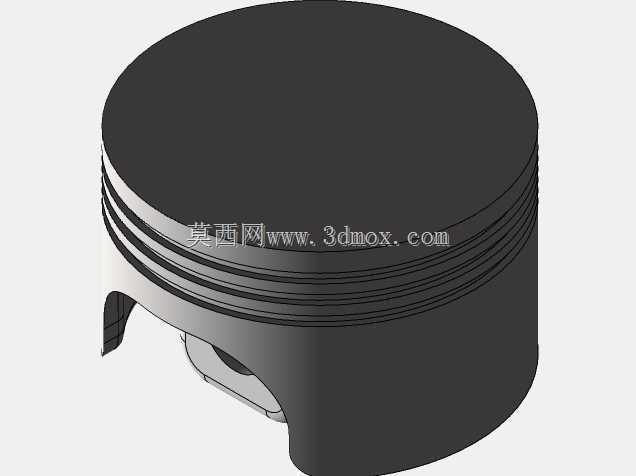

　　在往复式内燃机的核心运动体系中，活塞连杆组件是将燃烧做功的气体压力转化为曲轴旋转扭矩的关键传力部件，其结构合理性直接决定了动力输出效率、运转可靠性与整机服役寿命。这套组件的设计首先需要匹配燃烧室的工作边界，活塞顶部的平面构型对应平顶燃烧室设计，可在压缩行程终了时形成均匀的挤气涡流，帮助油气充分混合，同时避免复杂顶面结构带来的积碳滞留问题，活塞头部开设的多道环槽用于安装气环与油环，气环负责密封燃烧室高压燃气，防止窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。活塞销座的位置经过偏心设计，可在做功冲程活塞换向时减小敲缸噪声，降低侧压力对气缸壁的冲击磨损，

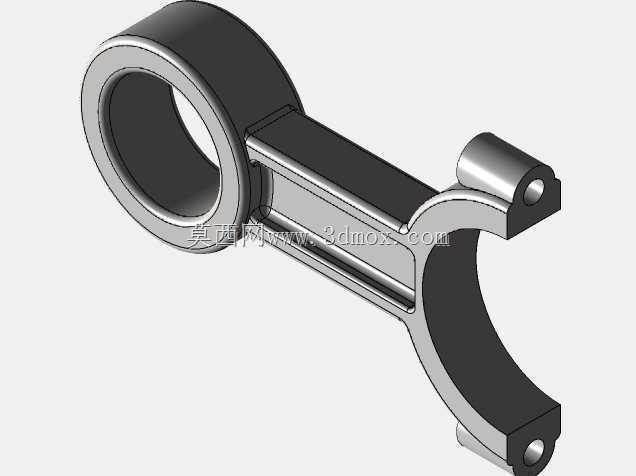

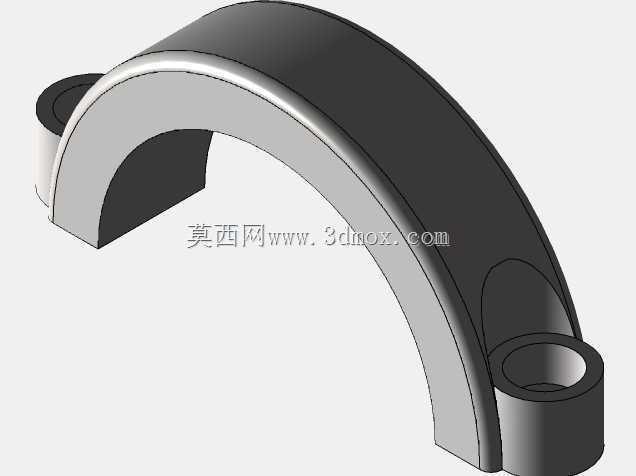

　　销座内部的加强筋结构可分散活塞销传递的爆发压力，避免应力集中导致的座孔开裂。连杆部分采用工字形截面构型，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减小曲轴旋转时的惯性力载荷，连杆大头采用分体式设计，通过连杆螺栓与连杆盖紧固，配套轴瓦安装在曲轴连杆轴颈上，可在运转时形成稳定的油膜承载层，降低摩擦副的磨损速率，小头端通过活塞销与活塞连接，内部压装铜套以减小销孔的摩擦损耗。从安装边界来看，活塞的外径尺寸需与对应缸径的气缸套保持合理的配缸间隙，间隙过大会导致密封性能下降、敲缸异响，间隙过小则会在热机状态下出现活塞胀缸拉缸故障；活塞环的开口间隙、侧隙、背隙都需要按照工况温度、材料热膨胀系数精确设定，

　　保证热态下环组仍能正常密封且无卡滞风险。连杆的大小头中心距决定了活塞的行程参数，直接影响发动机的排量与压缩比设计，大头的剖分面定位结构需要保证连杆盖安装后无错位，避免轴瓦偏磨引发的烧瓦故障。在实际应用场景中，这类活塞连杆组件广泛适配小排量自然吸气车用汽油发动机，日常运转中需要承受最高可达上百摄氏度的工作温度，以及做功瞬间数吨的爆发压力，因此设计时在活塞裙部做了型线优化，冷态下裙部呈中凸椭圆形，热膨胀后可趋近正圆，保证与气缸壁的贴合面积均匀，避免局部偏磨。组件的轻量化设计可有效降低曲轴的平衡配重需求，减小发动机运转时的振动水平，提升整机的NVH表现，同时活塞内部的冷却油腔设计（部分高功率版本）可通过机油喷射带走活塞顶部的热量，

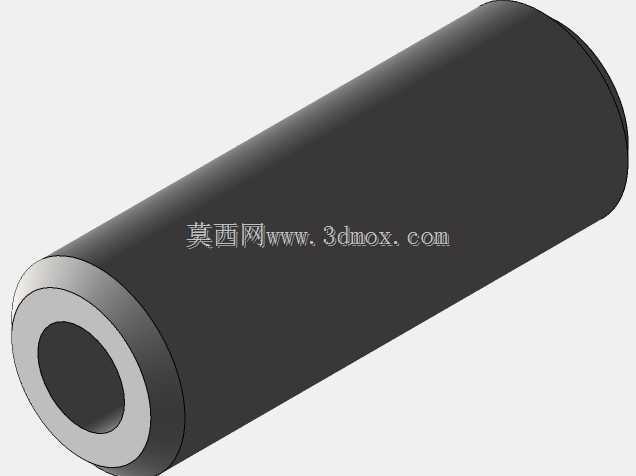

　　避免高温下材料强度下降引发的活塞烧蚀故障。在建模过程中需要重点关注各运动部件的干涉检查，尤其是活塞运行到上止点时，活塞顶部与气门、燃烧室壁的安全间隙，以及连杆摆动过程中与气缸体下部、曲轴平衡块的间隙，避免运转中出现运动干涉导致的部件损坏。此外，连杆螺栓的预紧力参数需要严格匹配材料屈服强度，预紧力不足会导致运转中连杆盖松脱，预紧力过大则会导致螺栓塑性变形甚至断裂，引发严重的发动机机械故障。活塞销的连接方式采用全浮式设计，冷态下销与连杆小头为过盈配合，热态下销可在活塞销座与连杆小头铜套内自由转动，保证磨损均匀，延长部件使用寿命。
