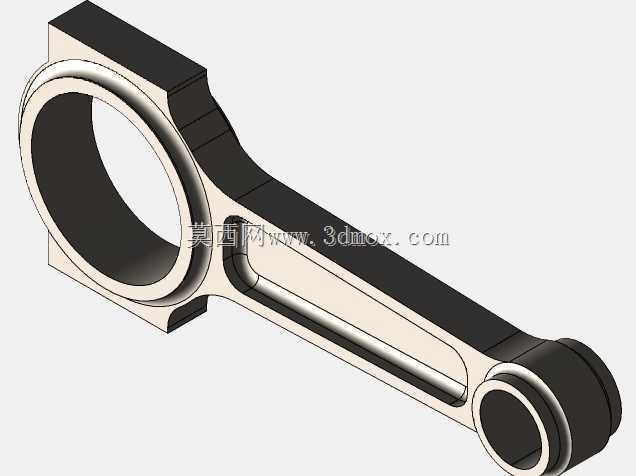

克莱斯勒426Hemi发动机应力分析连杆

　　在大排量V8内燃机的动力传递链路中，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，这款适配克莱斯勒426 Hemi机型的连杆，在设计阶段就将应力分析的边界条件完全融入结构细节，区别于普通量产连杆的通用化设计，它针对高压缩比工况下的爆震冲击、高转速区间的往复惯性力做了定向的结构优化。从实际装机场景来看，这类连杆主要应用于大排量自然吸气性能机型，既要承受做功冲程中燃气爆发产生的轴向冲击力，也要应对曲轴回转过程中产生的横向交变载荷，还要兼顾高转速下自身往复运动产生的惯性拉扯，因此整个杆身的截面设计没有采用等宽矩形结构，而是沿着应力传递路径做了渐变式的工字型截面优化，在大头与曲柄销配合的环形区域，特意加厚了轴瓦安装位的侧壁厚度，避免大扭矩输出时出现孔位失圆导致的轴瓦偏磨。

　　从安装边界来看，连杆大头采用分体式斜切结构，斜切角度匹配曲轴曲柄销的装配空间，确保在缸径固定的前提下，连杆总成能够顺利从气缸套内完成装配与拆卸，大头端的螺栓孔位位置度公差控制在微米级，保证连杆盖与杆身装配后接合面完全贴合，不会在交变载荷下出现错位松动；小头端与活塞销配合的孔位内置了衬套安装台阶，衬套压装后与活塞销的配合间隙严格匹配热膨胀余量，避免发动机达到工作温度后出现活塞销卡滞引发的拉缸故障。杆身表面的减重凹槽并非单纯为了降低重量，而是沿着应力云图的低应力区域做的材料去除，既能够减少往复运动质量降低曲轴的回转负载，又不会削弱杆身的整体结构强度，凹槽的过渡圆角全部做了大圆弧处理，从根源上避免应力集中导致的疲劳断裂风险。

　　在应力分析的维度上，这款连杆的设计过程中针对不同工况做了多轮仿真验证：在全负荷爆压工况下，杆身的最大应力出现在大头与杆身的过渡区域，通过加大过渡圆角半径、调整截面厚度分布，将该区域的安全系数控制在合理区间，避免长期高负荷运行出现疲劳裂纹；在最高转速超速工况下，小头端的往复惯性力拉扯是主要失效诱因，因此小头端与杆身的连接位置做了加宽处理，分散惯性力的传递路径，同时对杆身的长径比做了优化，在满足活塞行程要求的前提下尽可能缩短杆身长度，提升整体刚性，减少高转速下的杆身弯曲形变。从实际使用场景出发，这类连杆不仅适配原厂机型的性能升级需求，也可作为应力分析教学的典型案例，帮助结构设计人员理解交变载荷下传动构件的应力分布规律，掌握受力路径优化、安装边界匹配的设计逻辑，避免在同类零部件设计中出现强度冗余过大导致的重量浪费，或是强度不足引发的构件失效问题。在装配环节，连杆大头的轴瓦定位槽位置、小头的活塞销卡环槽尺寸都严格匹配原厂机型的配套零件，不需要额外做改装加工即可完成装机，杆身的重量分组公差控制在极小范围内，同一台发动机装配的连杆重量差控制在克级，避免因重量不均引发的曲轴动平衡超标，减少发动机运行过程中的振动与噪音。
