活塞发动机用连杆传动结构

　　在往复式活塞动力设备的动力传递链路中，连杆是衔接活塞组与曲轴的核心受力构件，其结构合理性直接决定整套动力输出单元的运行可靠性与疲劳寿命。从实际装机场景来看，这类连杆普遍应用于小排量通用汽油机、小型柴油动力单元以及部分低压气动往复执行机构中，承担着将活塞端的直线往复作用力转化为曲轴旋转扭矩的核心作用，整套动力循环里的爆发压力传递、惯性力抵消都要通过该构件完成传导。

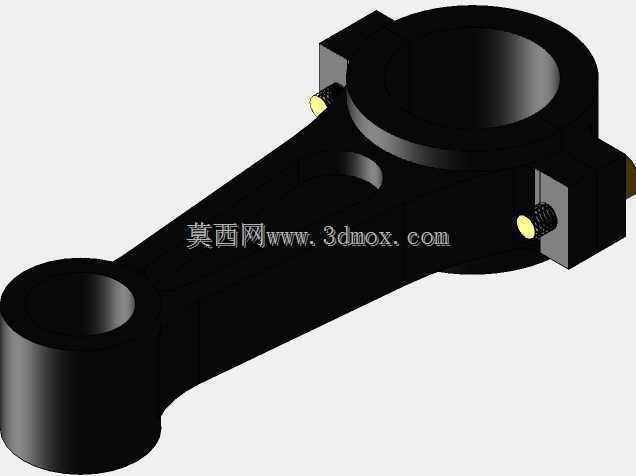

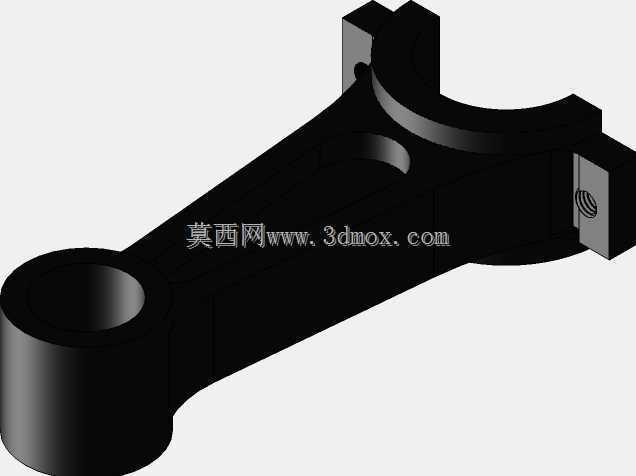

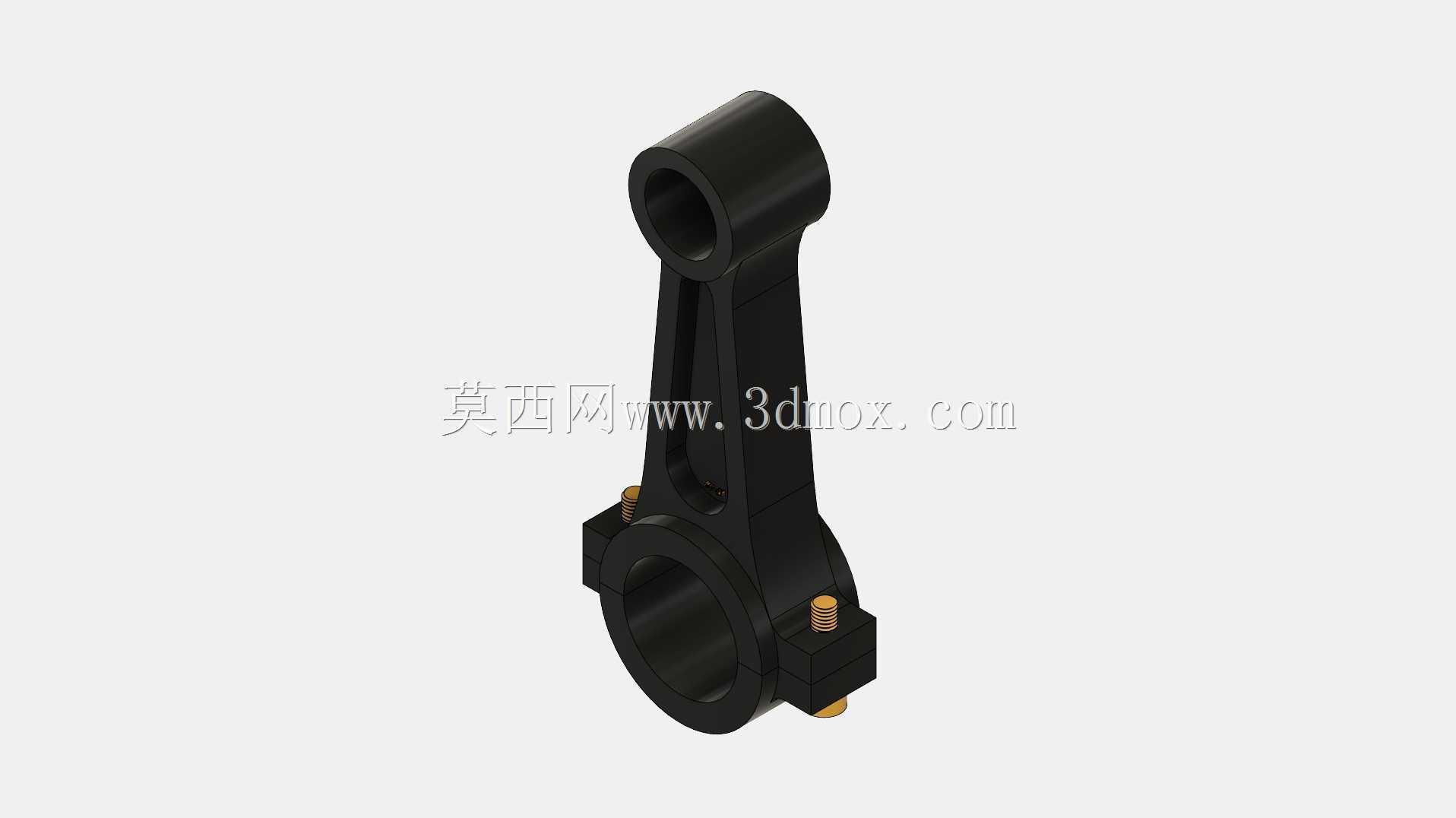

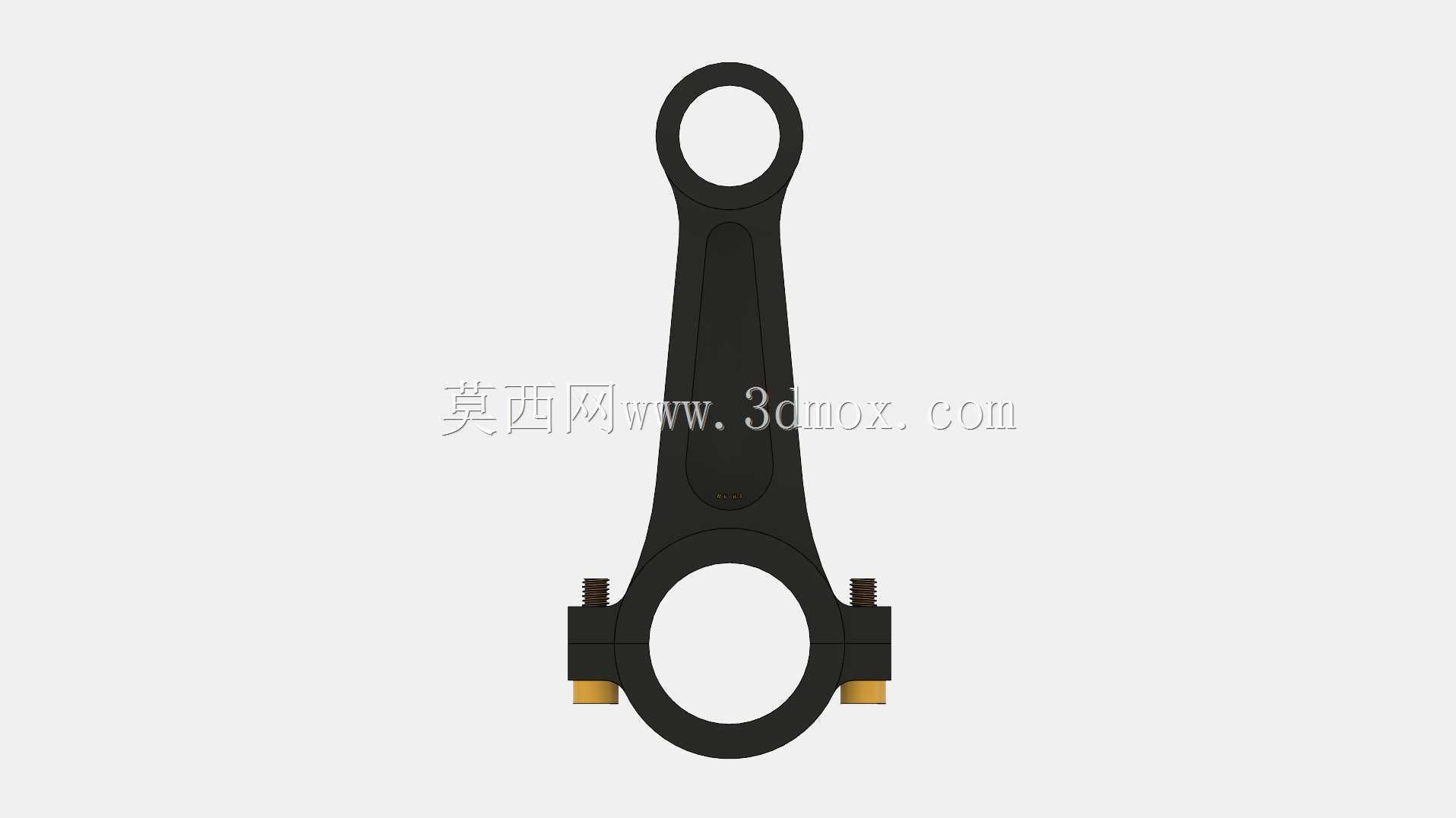

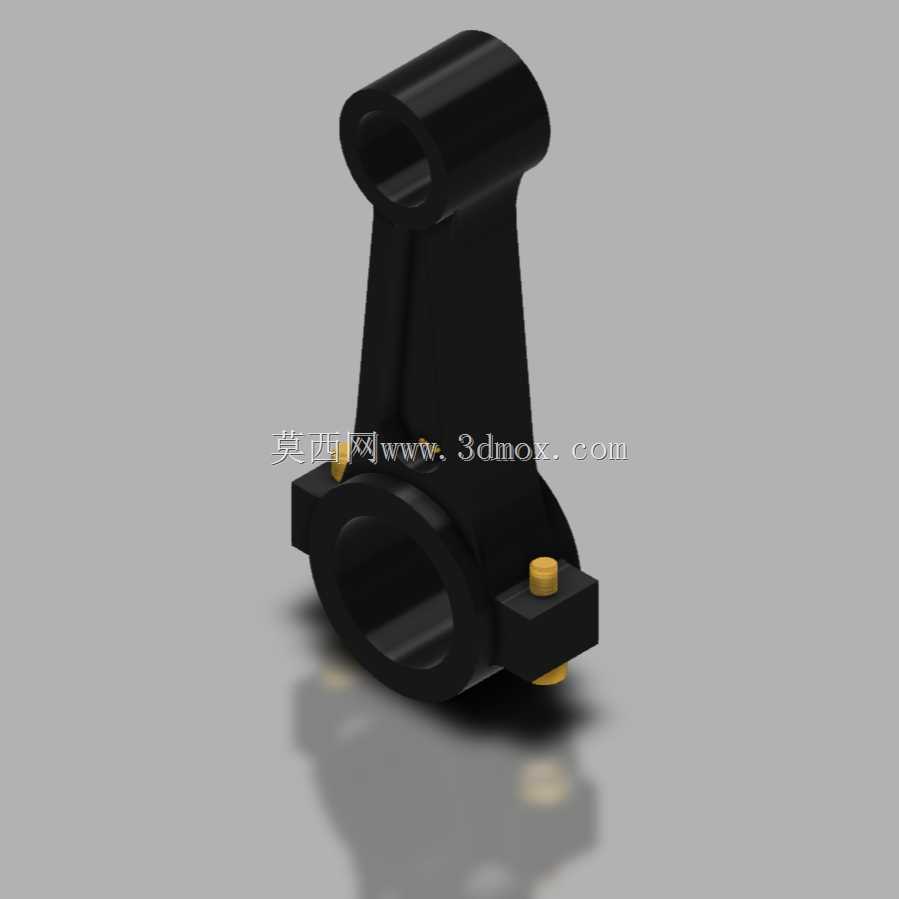

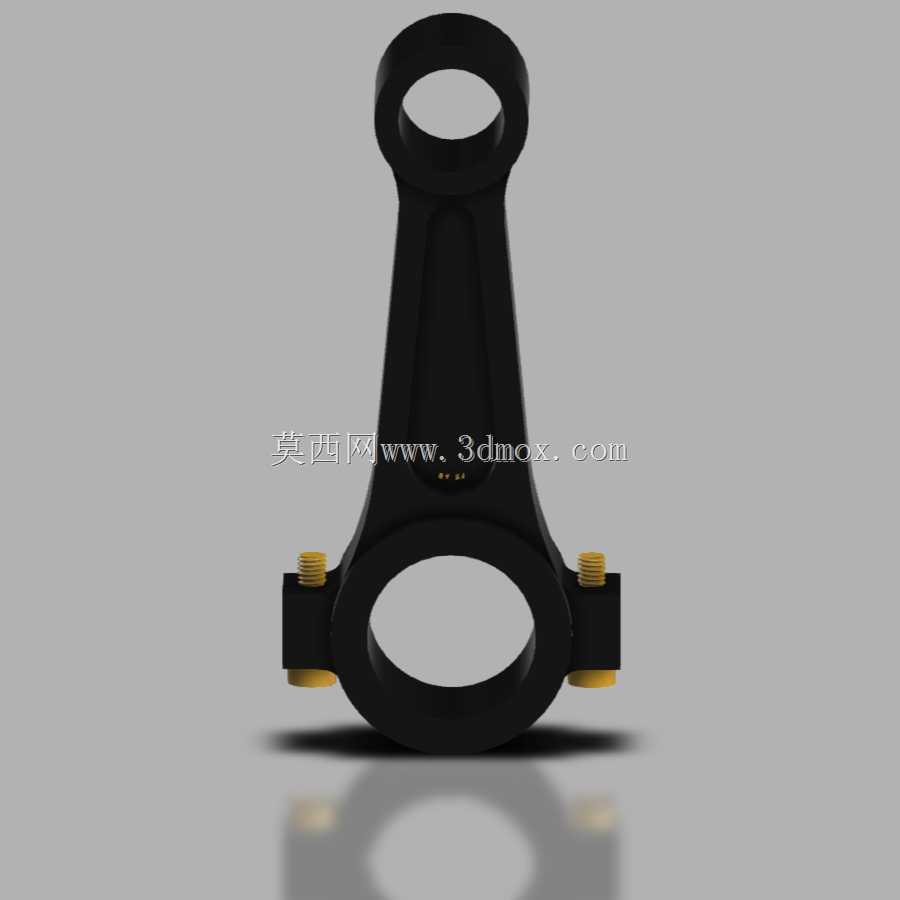

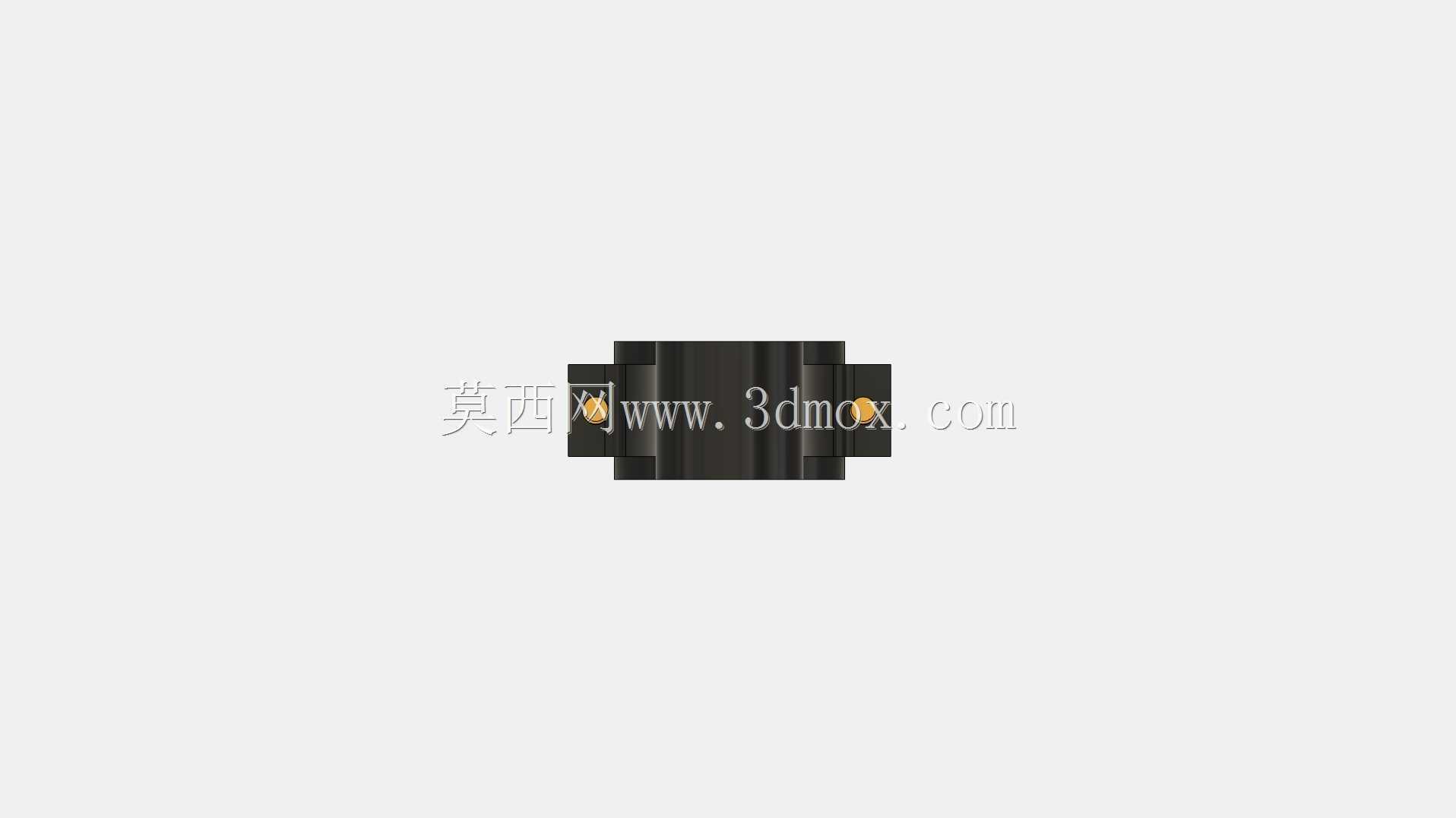

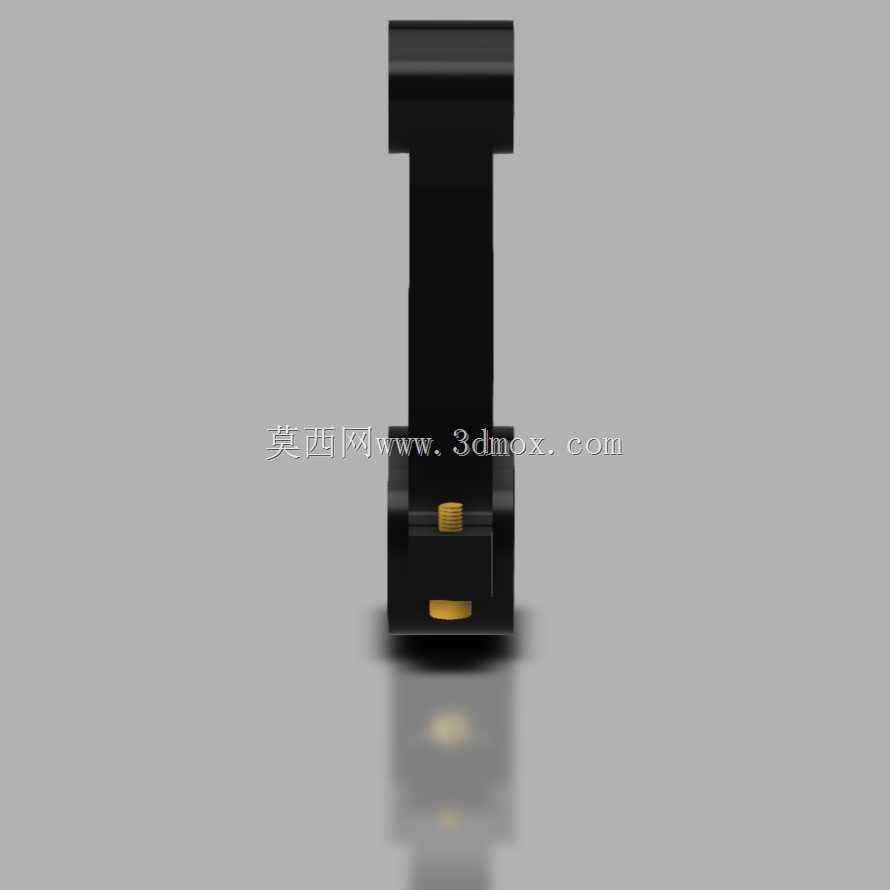

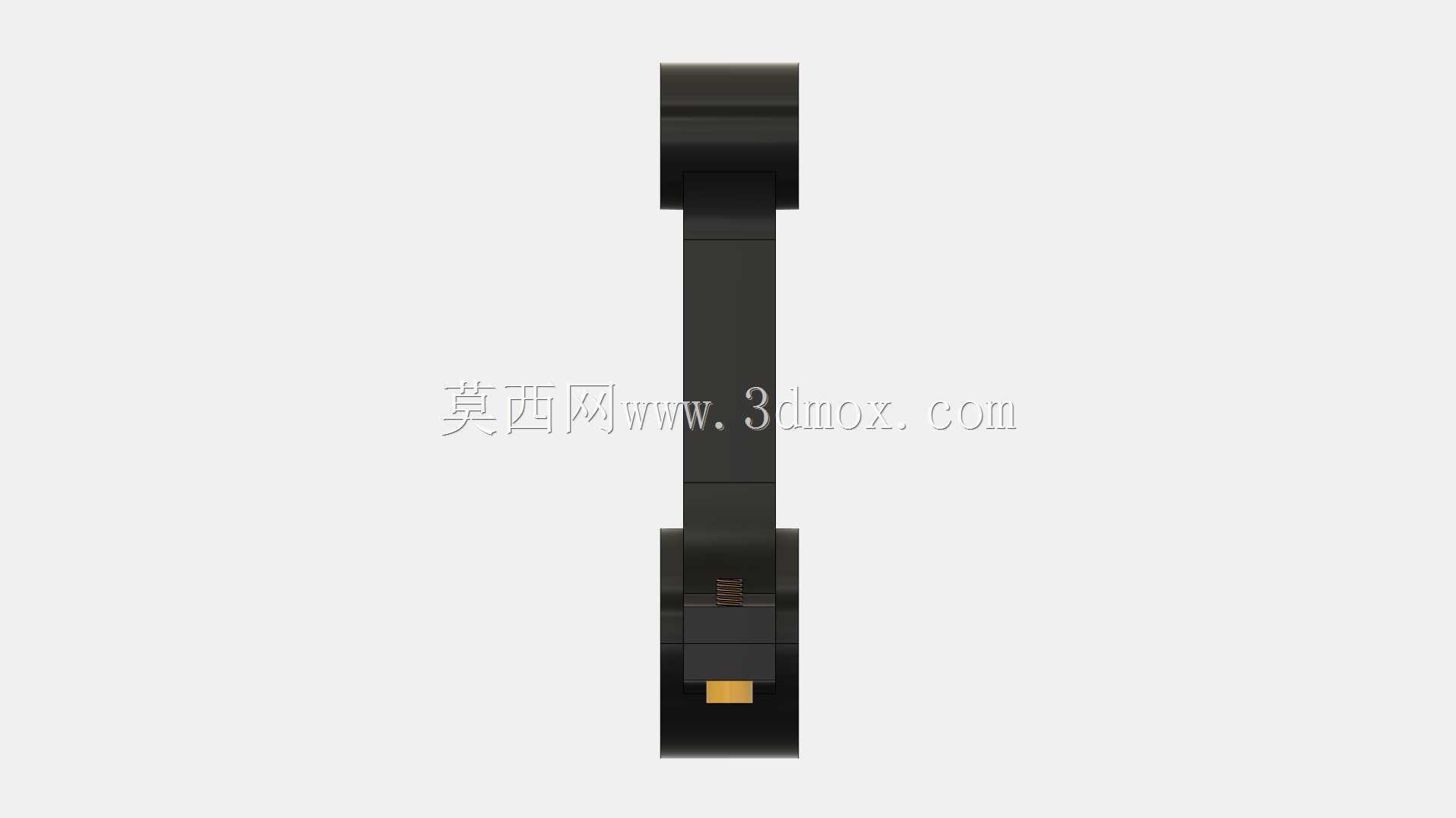

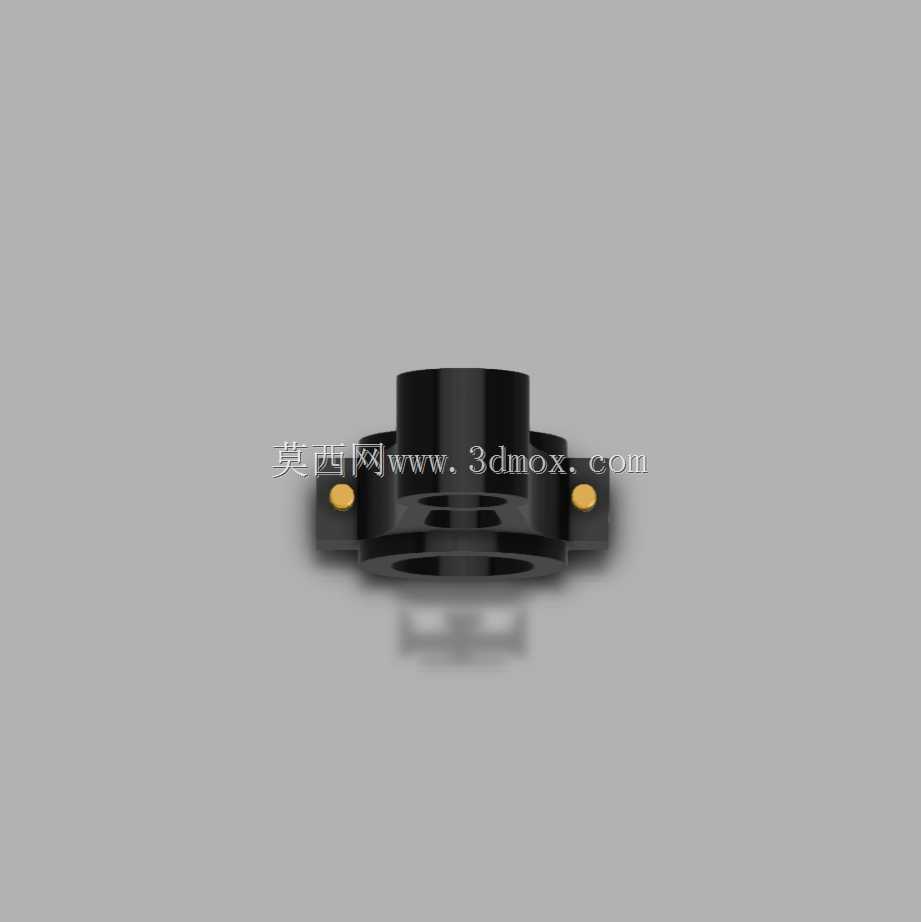

　　从结构设计逻辑来看，该连杆采用分体式大头端设计，配套两个锁紧螺栓实现大头轴瓦的抱紧固定，这种结构主要是为了适配曲轴曲柄销的装配需求——整圆式大头无法穿过曲轴的平衡块结构，必须采用剖分结构才能完成装机时的合装工序。小头端采用整圆衬套孔设计，用于和活塞销配合，工作过程中活塞销可在小头衬套内做小幅摆动，抵消活塞往复运动过程中产生的角度偏移，避免出现运动卡滞。杆身采用变截面工字形结构，这种截面设计是在保证抗弯、抗扭刚度的前提下尽可能降低构件自身重量，减少高速往复运动过程中产生的惯性力，降低曲轴端的动平衡校正难度。

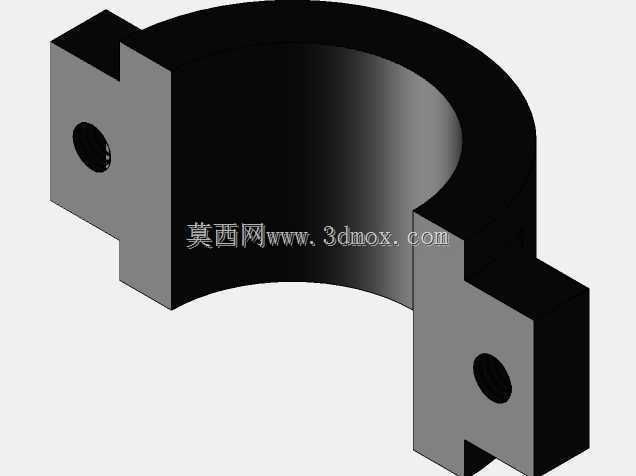

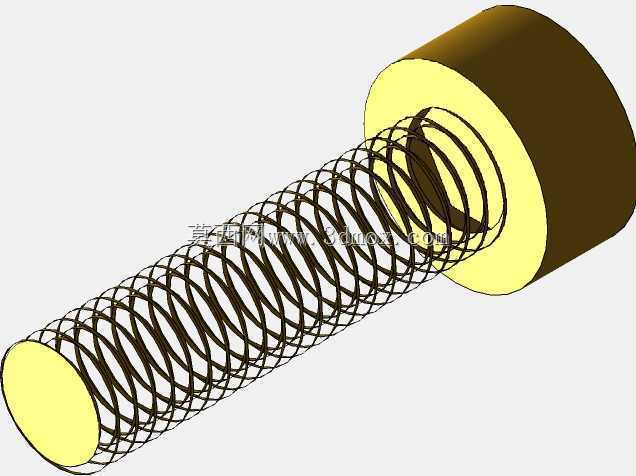

　　从安装边界尺寸来看，小头端的衬套孔径需要和选配的活塞销外径保持H7/g6的间隙配合，保证润滑油脂能够在配合面形成有效油膜，避免干摩擦导致的衬套过早磨损；大头端的剖分面采用平切口结构，两个锁紧螺栓的孔位同轴度需要控制在0.02mm以内，避免合装后轴瓦出现错位偏磨，螺栓预紧力需要按照材质屈服强度的70%设定，防止工作过程中受交变载荷冲击出现螺栓松动、轴瓦抱轴的故障。杆身的中心距尺寸直接决定发动机的压缩比，加工过程中需要严格控制大小头孔的中心距公差，通常要控制在±0.05mm以内，否则会导致燃烧室容积偏差，出现动力输出不稳、爆震等异常工况。

　　实际运行过程中，连杆承受的载荷是复杂的交变载荷：做功冲程中活塞顶部的爆发压力会通过活塞销传递到连杆小头，使杆身承受轴向压应力；进排气冲程中活塞的往复惯性力会使杆身承受轴向拉应力，同时曲轴旋转过程中产生的离心力还会使杆身承受横向弯曲载荷，因此在结构设计时需要在大小头与杆身的过渡位置设置足够大的圆角，避免应力集中导致的疲劳断裂。该连杆的大头端两侧设置有定位凸台，用于和轴瓦的定位缺口配合，防止轴瓦在工作过程中出现转动，堵塞润滑油道。

　　在三维建模过程中，需要重点关注剖分面的配合精度、螺栓孔的位置度以及大小头孔的形位公差，建模时需要预留出衬套、轴瓦的装配余量，同时要考虑杆身的拔模斜度，适配后续锻造或者压铸的成型工艺需求。装配验证阶段需要模拟连杆在最大摆角下的运动干涉情况，确认连杆在曲轴旋转全行程内不会和气缸壁、曲轴平衡块发生碰撞，保证运动链路的顺畅。
