歧管底部配套结构三维数模设计

　　在车用动力总成的进气系统开发环节，歧管底部结构是衔接进气歧管主体与缸盖安装面的核心承载部件，其结构合理性直接影响进气密封性、振动传递特性以及整机装配的工艺性。不同于歧管上部的流道设计侧重气流组织，底部结构的设计核心是兼顾安装定位精度、密封面平面度要求以及周边附件的避让空间，很多初期接触动力总成结构设计的工程师容易忽略这部分的细节，导致样件装配阶段出现密封压合不均、螺栓干涉、振动开裂等一系列问题。

　　从实际应用场景来看，这类歧管底部结构主要适配小排量自然吸气机型的进气歧管总成，安装位置位于缸盖进气侧的下部区域，需要同时承接歧管主体的载荷、密封进气腔与缸盖气道的衔接缝隙，还要为附近的曲轴箱通风管路接头、温度传感器安装座预留足够的安装操作空间。在实际装车状态下，该部件长期承受发动机运转带来的宽频振动，同时还要耐受进气过程中的温度交变，从冷启动的低温到全负荷工况下的近百度工作温度，材料的蠕变特性、结构的抗疲劳性能都是设计阶段必须考量的核心指标。

　　设计思路上，首先要确定安装边界的硬点尺寸：缸盖侧的安装螺栓孔位是完全固定的，必须与缸盖的对应孔位同轴度控制在0.1mm以内，否则装配时会出现螺栓无法穿入或者强制装配后产生内应力的问题。密封面的平面度要求控制在0.05mm以内，表面粗糙度需要达到Ra1.6，才能保证密封垫片在压合后不会出现局部泄漏。底部的加强筋布局并非越密越好，需要结合模态仿真结果调整，要让整个结构的一阶固有频率避开发动机怠速的常用激振频率区间，防止出现共振放大的问题，筋条的厚度通常设置为主体壁厚的0.8倍，避免壁厚差过大导致注塑成型时出现缩痕，影响密封面的平面度。

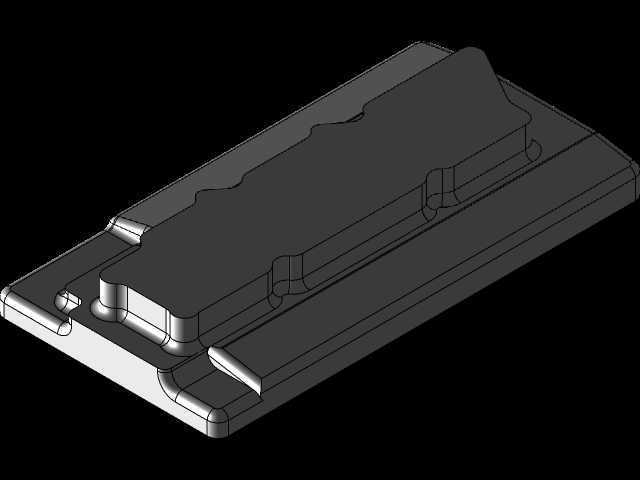

　　外形尺寸方面，该结构的整体长度适配四缸机型的进气侧布置宽度，宽度方向控制在不超出缸盖侧面的投影范围，避免与发动机舱内的线束、冷却管路产生干涉，高度方向则要保证歧管安装后底部与缸盖本体之间预留至少5mm的间隙，防止发动机运转过程中部件产生相对位移时出现磕碰。安装孔位周边设计有凸台结构，凸台高度比周边平面高出2mm，用来分散螺栓拧紧时的压应力，避免局部应力过大导致塑料件出现开裂。在流道对应的底部区域，设计有与流道轮廓匹配的凹陷结构，一方面可以减少材料用量降低部件重量，另一方面可以让流道的过渡更加顺滑，减少进气阻力。

　　在实际建模过程中，需要先提取缸盖安装面的点云数据或者数模基准，先做出密封面的基准平面，再依次排布螺栓孔位、定位销孔，定位销孔通常设计为一个圆孔一个长圆孔，用来吸收加工和装配过程中的尺寸公差，避免过定位。之后再构建主体的壁厚结构，壁厚保持均匀，通常设置为3mm，转角位置全部采用圆角过渡，圆角半径不小于1mm，避免应力集中。加强筋的排布要沿着载荷传递的方向布置，从螺栓安装凸台向歧管主体的连接位置延伸，让螺栓的压紧力可以均匀传递到整个密封面，保证密封压力分布均匀。

　　很多新手在做这类结构设计时，容易忽略安装工具的操作空间，比如螺栓孔周边如果没有预留足够的套筒空间，装配时套筒会与周边结构干涉，导致螺栓无法拧紧到规定扭矩，这部分在建模时需要做工具的运动包络检查，模拟套筒拧紧过程中的运动轨迹，确保整个拧紧行程内不会出现干涉。另外，底部结构与歧管主体的焊接或者粘接位置，需要设计定位止口，止口的配合间隙控制在0.1mm以内，方便装配时快速定位，同时也能提升连接位置的密封性能。

　　从实际使用的反馈来看，这类结构的常见失效形式主要有两种，一种是密封面平面度超差导致的进气泄漏，会引起发动机怠速不稳、进气量计量失准的问题，这就要求在设计阶段不仅要考虑结构本身的刚性，还要考虑成型后的翘曲变形，通过调整浇口位置、冷却水路布局来控制成型变形量；另一种是振动导致的筋条开裂，这就需要在模态仿真的基础上，结合台架振动试验的结果，对薄弱位置的筋条进行加厚或者调整布局，提升结构的抗疲劳性能。

　　在三维建模过程中，参数化的设计思路可以大幅提升后续改型的效率，将螺栓孔位间距、密封面宽度、壁厚、筋条厚度等参数设置为可调整的参数，当需要适配不同排量的机型时，只需要调整对应参数就可以快速生成新的结构数模，减少重复建模的工作量。同时，建模过程中要注意拔模角度的设置，所有沿脱模方向的面都要设置不小于1度的拔模角度，避免成型后出现脱模困难、表面拉伤的问题，影响部件的表面质量和尺寸精度。
