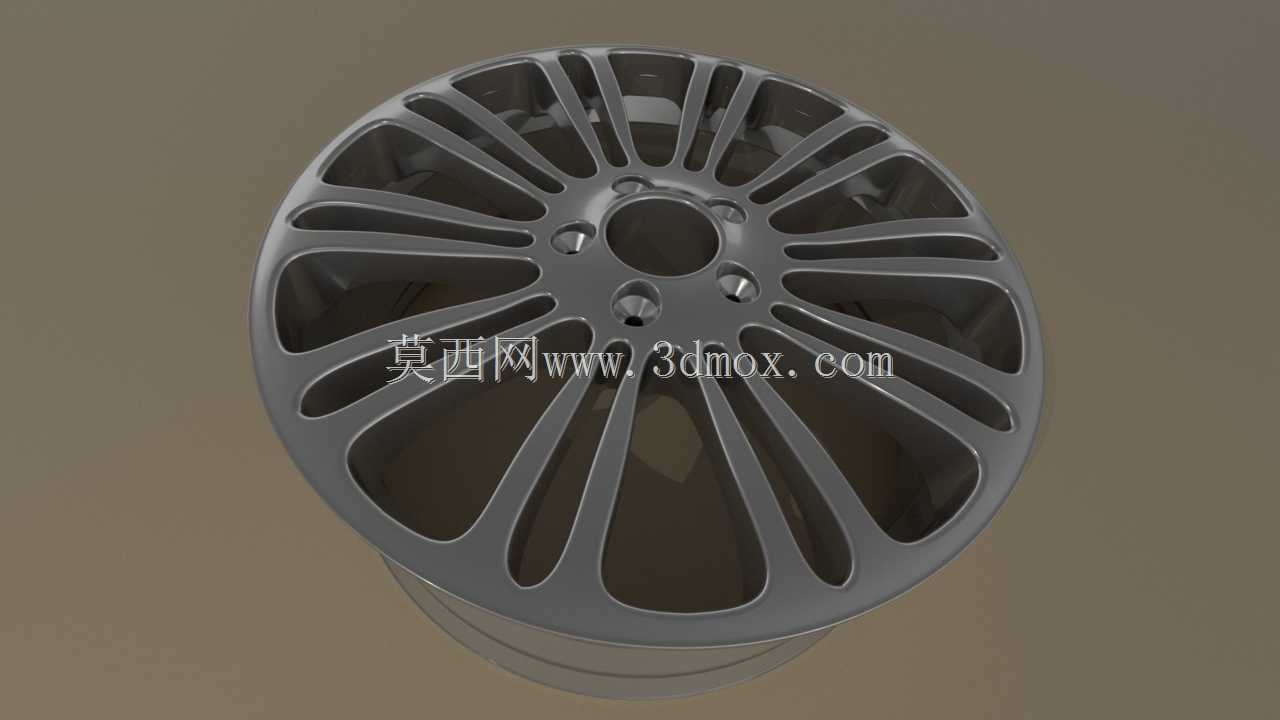

轮圈作为车辆行走系统的核心承载部件,直接关联行驶过程中的载荷传递、振动过滤与动态响应表现,这款采用碳纤维纹理设计的多辐条轮圈,在结构设计阶段优先兼顾了轻量化需求与结构刚度平衡,适配多数家用乘用车的改装与原厂替换场景。日常行驶工况中,轮圈需要承受垂直方向的整备质量载荷、加减速过程中的纵向扭矩、转向时的横向侧向力,还要过滤路面颠簸带来的不规则冲击,因此在建模阶段首先对安装边界做了明确约束:中心定位孔匹配主流乘用车的轮毂轴承安装基准,PCD螺栓孔位按照常规五孔布局设定,可适配多数紧凑级、中型家用轿车的安装法兰,轮辋部分的J值、ET偏距参数预留了常规轮胎安装空间,不会与车辆原厂制动卡钳、悬架摆臂产生运动干涉。

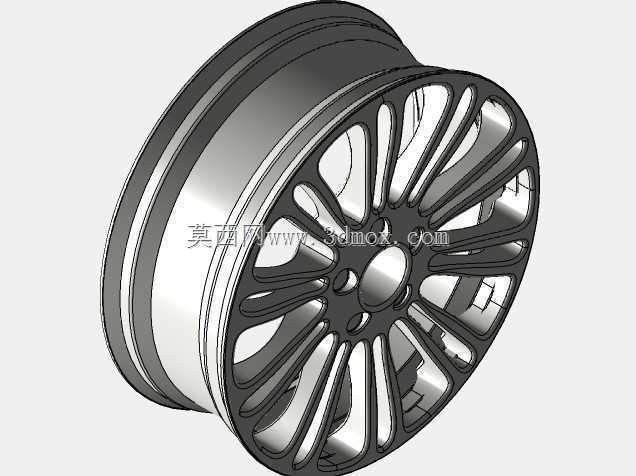

设计过程中没有采用传统的粗辐条承重结构,而是选择了多组分叉式细辐条布局,每根辐条从中心安装盘位置向外延伸至轮辋边缘,辐条截面采用渐变式厚度设计,靠近中心盘的位置厚度更大,用于分散螺栓紧固带来的集中应力,靠近轮辋的位置逐步收窄,在保证辐条整体抗弯截面模量满足载荷要求的前提下,尽可能削减非承重区域的材料冗余,这一设计思路刚好匹配碳纤维材料各向异性的力学特性,能够让碳纤维铺层方向与主应力传递路径保持一致,最大化发挥碳纤维材料比强度高的优势。轮辋部分采用了等宽轮缘设计,轮缘处做了加厚处理,应对轮胎拆装过程中的外力冲击以及行驶过程中路肩剐蹭带来的局部载荷,轮辋内部的气门嘴安装位预留了标准尺寸开孔,
适配常规橡胶气门嘴与金属胎压监测气门嘴的安装需求,不需要额外做二次加工。从实际应用场景来看,这款轮圈既可以用于民用车辆的外观改装,凭借碳纤维纹理的视觉效果提升车辆外观运动感,也可以作为轻量化轮圈的结构验证原型,用于台架测试阶段的载荷模拟验证,建模过程中对所有过渡圆角做了连续处理,避免应力集中问题出现在辐条与轮辋、辐条与中心安装盘的连接位置,中心安装盘的背面预留了制动盘避让空间,可适配常规直径的通风制动盘与浮动式制动卡钳,不需要对车辆原厂制动系统做额外改装即可完成安装。不同于传统铸造轮圈的等壁厚设计,这款轮圈的三维模型在结构上做了多处拓扑优化,辐条之间的镂空区域在保证整体刚度的前提下尽可能扩大,既能够降低轮圈自身的转动惯量,

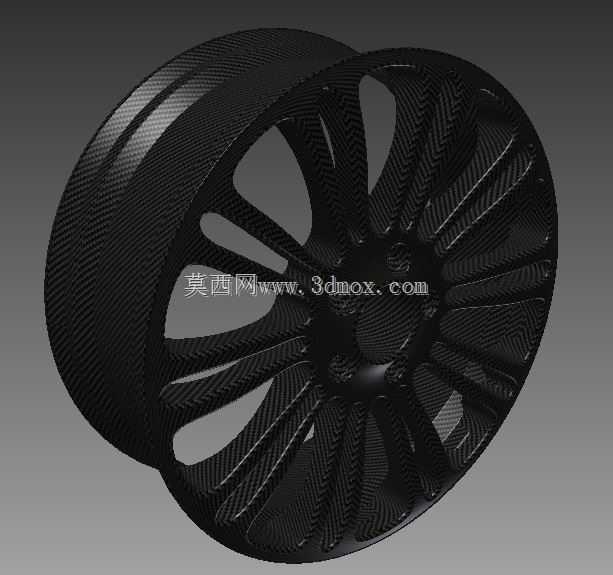

提升车辆加减速过程中的动力响应速度,也能为制动系统提供更好的通风散热条件,减少连续制动过程中制动系统热量堆积带来的热衰减问题。轮圈的表面纹理做了连续化处理,碳纤维纹理沿着辐条的应力走向排布,既符合视觉上的运动感设计需求,也对应了实际碳纤维制品生产过程中的铺层方向,能够为后续的碳纤维成型工艺提供参考,模型中所有安装面的平面度、螺栓孔的位置度都按照常规汽车零部件的公差要求做了基准设定,中心孔的同轴度基准与轮辋的旋转中心保持完全重合,避免高速行驶过程中出现轮圈偏摆带来的方向盘抖动问题。
- 全部评论(0)
- 模板大小: 6.7 MB
- 售价:5金币
- 下载次数: 113
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 汽车类
