间歇传动用日内瓦槽轮机构结构

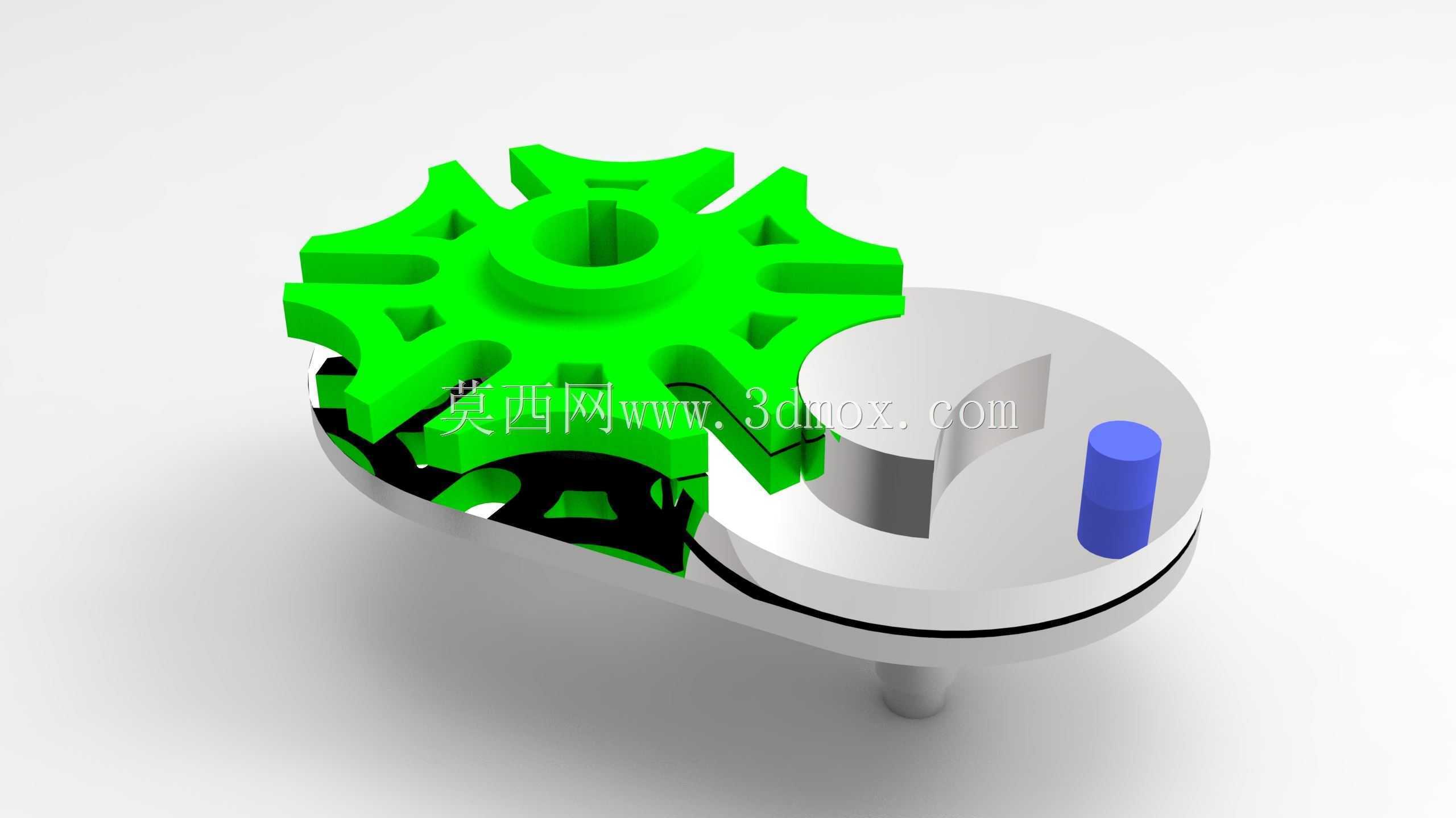

　　这套槽轮间歇传动结构，核心是通过主动星轮与从动槽轮的啮合脱开配合，把输入端的连续旋转输入，转化为输出端按固定角度步进的间歇旋转运动，是自动化间歇送料、工位转位场景里最经典的纯机械传动方案之一。从实际落地的工程场景来看，这类结构最常出现在多工位转盘装配线、胶片放映机输片机构、小型包装机械的转位工位、自动机床的刀架转位结构里，相比棘轮棘爪的间歇传动，它的传动冲击更小，停位精度更高，不需要额外的锁紧机构就能在槽轮脱离啮合的阶段保持输出端的锁止状态，结构可靠性远高于同负载级别的其他间歇传动方案。

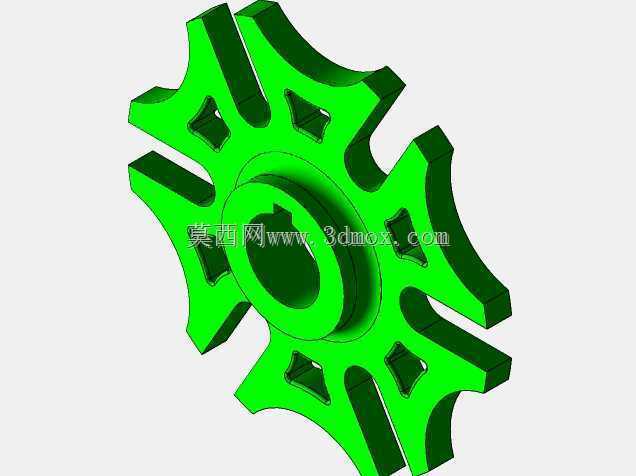

　　设计这套结构的时候，首先要敲定的是槽轮的槽数，常规工况下最常用的是4槽结构，对应每次转位90度，也就是输出端每完成一次步进转动，转过四分之一圆周，刚好匹配四工位的转盘布局；如果是6工位、8工位的设备，就对应调整槽数为6、8，但槽数越少，主动销进入和退出槽口的瞬时角速度变化越大，传动冲击也就越强，所以高速工况下一般不会选用3槽及以下的结构，避免槽轮根部出现应力集中断裂的问题。主动星轮上的圆柱销直径需要和槽轮的槽宽做严格的公差配合，间隙控制在0.02到0.05毫米之间，间隙过大会导致转位到位后出现回差，影响停位精度，间隙过小则会在啮合阶段出现卡滞，增大传动阻力，甚至在高速运转时出现咬合磨损。

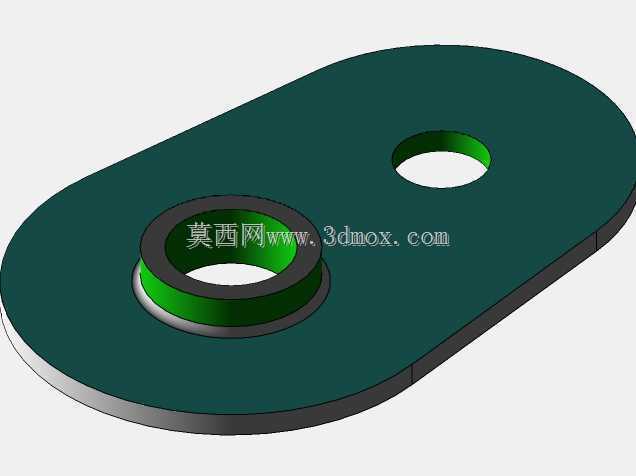

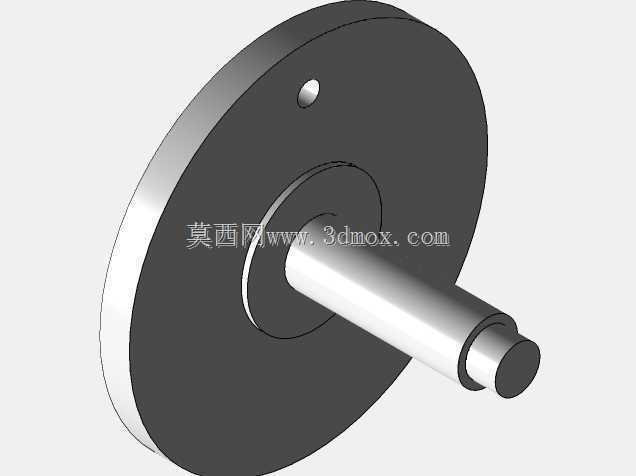

　　从安装边界来看，这套结构的中心距是核心安装尺寸，也就是主动星轮回转中心到从动槽轮回转中心的直线距离，这个尺寸直接决定了圆柱销的回转半径，以及槽轮槽口的径向深度。设计时需要保证主动星轮的锁止弧面和槽轮的凹弧面完全贴合，当圆柱销脱离槽轮的槽口时，锁止弧面刚好完全卡住槽轮的外圆弧，避免输出端在外负载作用下出现溜转。槽轮的槽口位置做了微小的倒角处理，一方面是为了装配时方便圆柱销顺利导入槽内，另一方面也能减少啮合瞬间的刚性冲击，降低运转噪音。主动星轮的锁止弧缺口位置需要和圆柱销的位置严格对应，保证圆柱销刚进入槽口的时候，锁止弧刚好完全脱离槽轮的外圆，不会出现运动干涉。

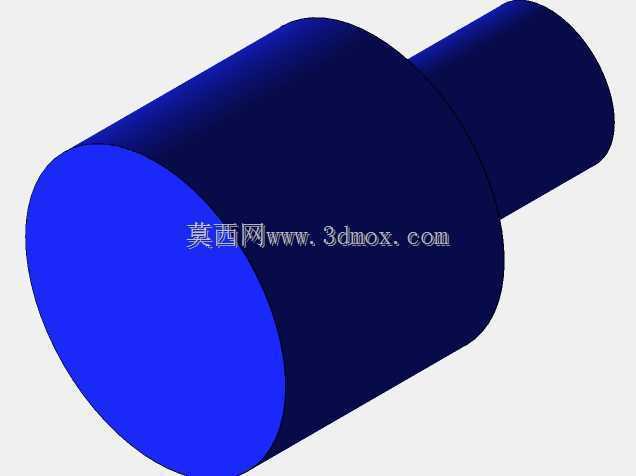

　　实际选型应用的时候，要注意这套结构的动停比是固定的，也就是单次转位的运动时间和静止时间的比值由槽数和主动销数量决定，单销4槽结构的动停比是1:3，也就是输入轴转一圈，输出轴转90度，其中四分之一的时间在转动，四分之三的时间保持静止，这个特性刚好匹配大部分需要工位停顿完成装配、检测、加工工序的设备需求。如果需要调整动停比，可以在主动星轮上增加多个圆柱销，但要注意相邻销的位置需要保证前一个销脱离槽口之后，后一个销才能进入下一个槽，避免出现锁止失效的问题。槽轮的厚度需要根据输出端的负载扭矩来确定，负载越大，槽轮厚度越厚，同时槽根位置需要做圆角过渡，避免应力集中导致槽根开裂。圆柱销一般选用轴承钢材质，表面淬火处理，提高耐磨性能，因为每次啮合的时候圆柱销和槽壁之间存在滑动摩擦，长期运转如果硬度不够会出现磨损，导致间隙增大，精度下降。

　　在装配调试的时候，需要先固定两个轴的中心距，保证两轴平行度误差不超过0.01毫米，否则会出现槽壁单侧磨损严重的问题，转动手感会出现周期性的卡滞。输入端的转速不宜过高，常规应用下输入转速一般控制在每分钟100转以内，转速过高会导致圆柱销进入槽口时的冲击过大，不仅噪音明显，还会缩短结构的使用寿命。如果是高速工况下使用，需要对槽轮的槽口轮廓做修正，设计成带缓冲的曲线槽，降低啮合瞬间的加速度突变，但这类修正结构的加工难度更高，一般只有在高端放映设备、高速包装机上才会使用，普通工况下直槽结构就完全满足使用需求，加工成本也更低，普通铣床就能完成加工，不需要复杂的五轴设备。
