PK-5窄V型铝制皮带轮结构设计

　　这款窄V型皮带轮适配PK-5规格窄V带，采用7075铝合金作为加工基材，在轻量化传动场景中有着明确的应用定位。日常在改装车辆的附件传动系统、小型试验台的动力传输单元、紧凑型工业设备的辅机传动结构里，这类窄V带轮的使用频率很高，相比传统铸铁带轮，7075铝合金的材质特性让带轮在高转速工况下的转动惯量更低，启停阶段的动力损耗更小，同时自身重量的降低也能减少配套支撑轴的径向载荷，延长轴承的实际使用寿命。

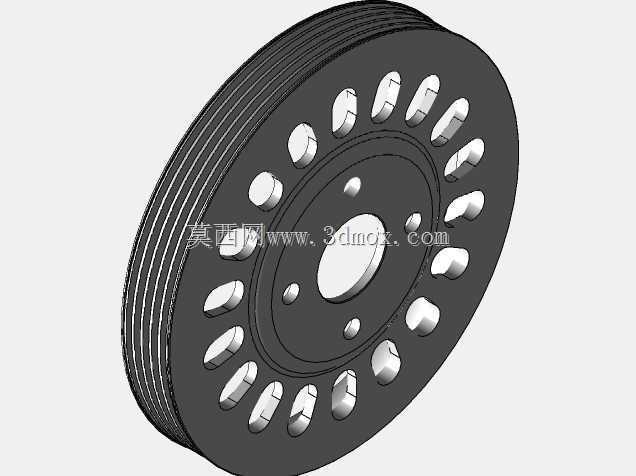

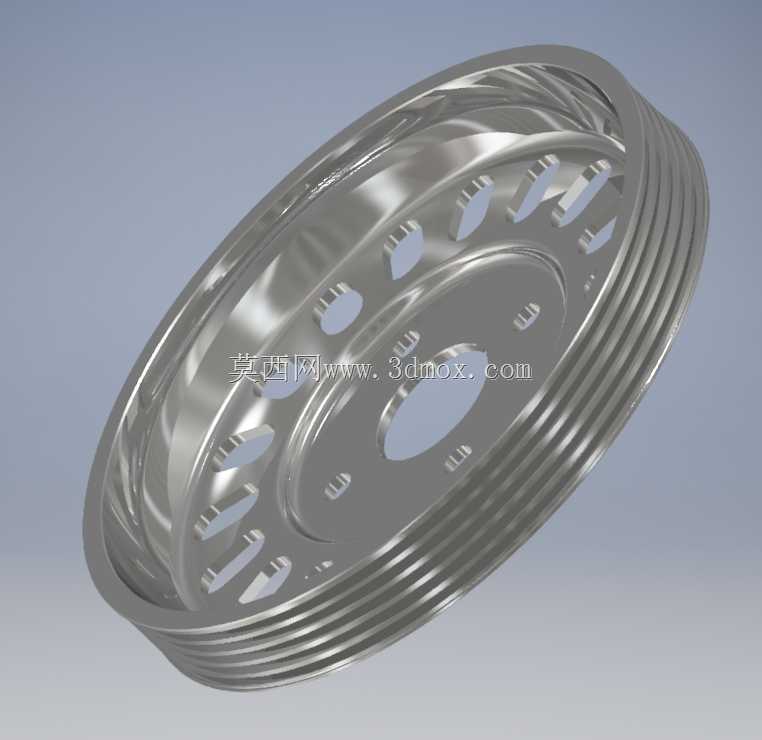

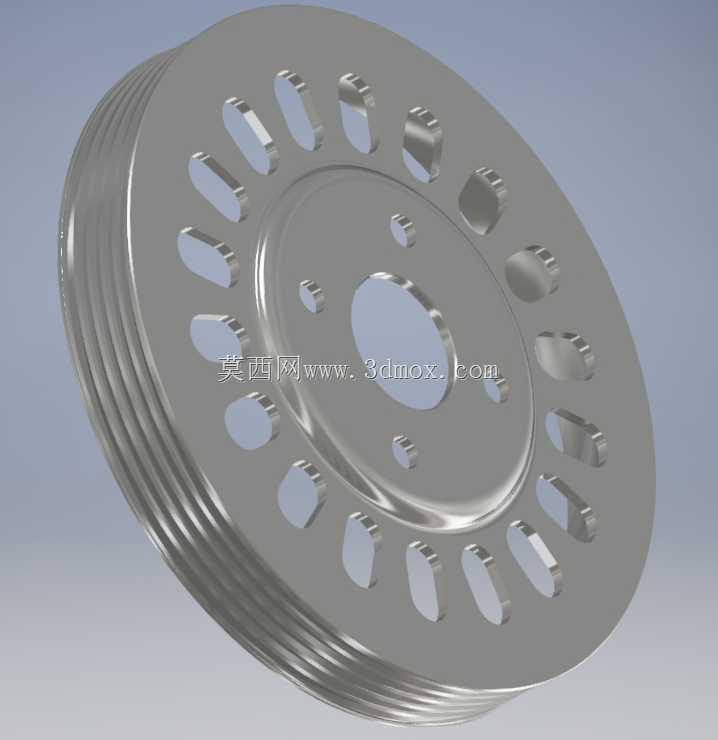

　　从结构设计来看，带轮的轮槽部分严格匹配PK-5窄V带的截面尺寸，槽角、槽深以及槽间距都经过公差校核，保证多楔带（窄V带）嵌入后侧面接触面积足够，不会出现传动打滑、带体偏磨的问题。轮辐部分采用了周向均匀分布的长圆孔镂空设计，这部分结构并非单纯为了减重，在实际加工过程中，均匀分布的镂空结构可以平衡车削加工时的应力释放，避免带轮成品在高速转动时出现动平衡超差的问题，同时镂空结构也能在带轮运转时带动周边空气流动，对带体与轮槽的摩擦接触面起到一定的散热作用，降低长时间高负载传动下的带体老化速度。

　　安装端的结构设计上，带轮中心设置了与传动轴配合的基准孔，孔周分布的小尺寸螺纹孔用于安装端面的紧定螺钉，保证带轮与轴的周向固定，避免传动过程中出现相对转动。带轮的轮毂部分做了加厚处理，在轴孔配合区域保留足够的壁厚，即使在频繁启停的冲击载荷下，也不会出现轮毂开裂、轴孔变形的问题。带轮的外圆端面做了倒角处理，既可以避免安装过程中锐边划伤操作人员，也能在带体安装时起到导向作用，方便窄V带顺利卡入轮槽。

　　从安装边界来看，这款带轮的轴向尺寸控制紧凑，适合安装空间受限的紧凑型传动场景，轮槽的总宽度匹配PK-5窄V带的横向尺寸，安装时需要保证带轮端面与传动轴的垂直度，否则会导致带体单侧受力磨损，大幅缩短传动带的更换周期。在实际选型适配时，需要注意配套轴径与中心孔的尺寸匹配，若轴径存在偏差，可通过定制轴套的方式完成适配，但要保证轴套与轴、轴套与带轮孔的配合公差满足传动要求，避免高速转动时出现偏心振动。

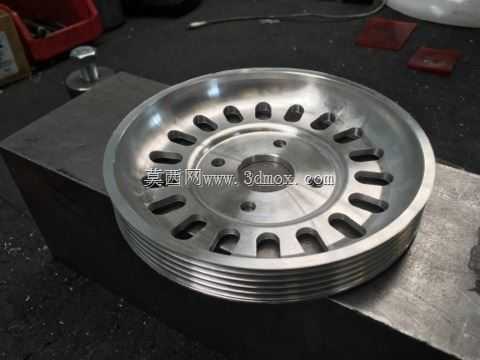

　　加工工艺层面，这款带轮采用车削加工成型，轮槽部分的表面粗糙度经过严格控制，过于粗糙的轮槽表面会加速带体磨损，过于光滑的表面则会降低摩擦系数导致传动打滑，合适的表面粗糙度既能保证足够的传动摩擦力，也能延长带体的使用寿命。7075铝合金的材质本身具备较好的强度与抗腐蚀性能，在常规工况下不需要额外做表面处理，若应用在高湿度、有腐蚀介质的场景中，可额外做硬质阳极氧化处理，进一步提升轮槽表面的耐磨性能与整体抗腐蚀能力。

　　在实际传动系统匹配中，这类窄V带轮通常与同规格的主动轮配合使用，中心距调整范围需要满足PK-5窄V带的张紧要求，张紧力过大会导致轴承受力超标、带体拉伸变形过快，张紧力过小则会出现传动打滑、动力传输效率下降的问题，安装时需要按照窄V带传动的张紧力标准进行调整，保证传动系统稳定运行。带轮的动平衡等级需要适配对应的工作转速，在高转速应用场景下，装配完成后需要对带轮做整体动平衡校正，避免运转时出现振动过大、噪音超标的问题。
