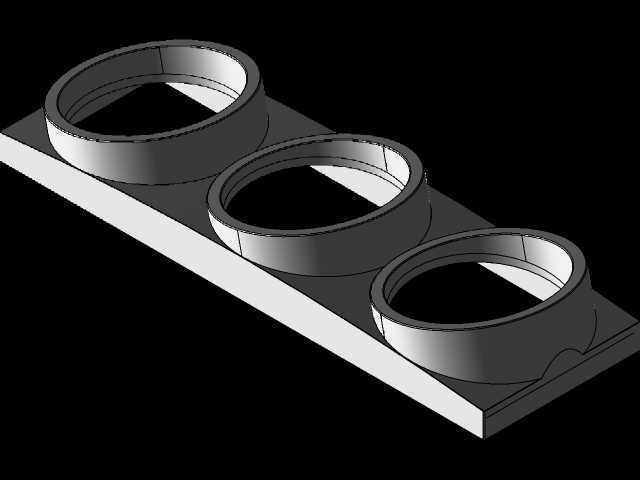

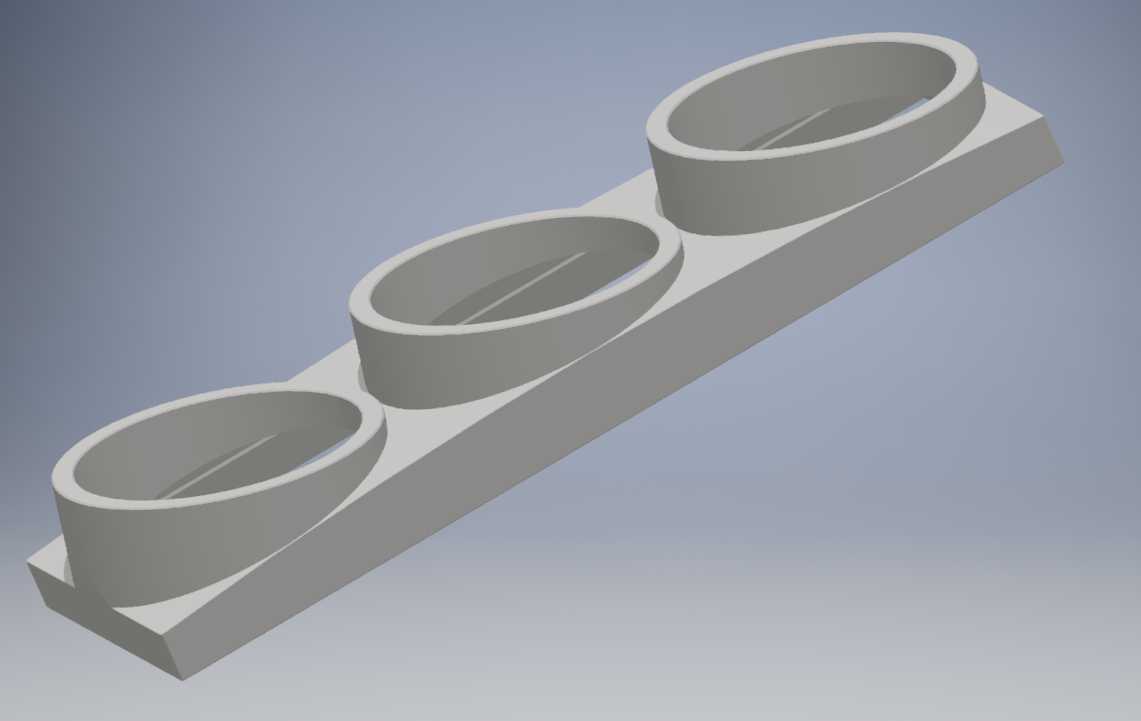

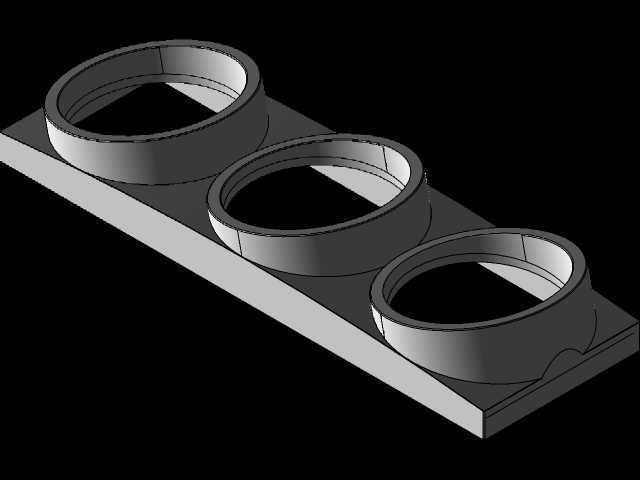

三工位环形槽式量规固定承载吊带座

　　在精密检测工位的日常作业流程里，这类三工位环形槽固定座的应用场景覆盖了量规周转、工位暂存、批量检测时的量具定位多个环节，很多车间里量规随意摆放导致的磕碰、测量面划伤、校准值偏移问题，靠这类针对性设计的固定座能解决大半。从实际使用的角度看，它的核心功能是给带圆柱定位段的量规提供稳定的承托，三个等距排布的环形沉槽刚好匹配对应规格量规的外圆尺寸，槽壁的高度经过反复校核，既不会因为槽太浅导致量规放置时侧翻，也不会因为槽太深遮挡量规的测量工作面，拿取的时候手指能顺利捏住量规的握持段，不会出现卡滞取件困难的情况。

　　设计思路上没有采用常见的圆孔贯通式结构，而是选择了半开放的环形凸台承托，首先是考虑到加工便利性，整块基座采用长方体型材下料，直接在基座上铣出三个环形凸台的内槽，不需要做深孔钻削，加工时的排屑更顺畅，形位公差更容易保证，三个槽的同轴度、槽底平面度都能控制在0.02mm以内，完全满足量规存放的精度要求。其次半开放的结构能减少量规和固定座的接触面积，量规放置后不会因为接触面过大形成密闭空间，避免车间里的切削液、防锈油在接触面积攒，长期使用也不会出现量规外圆锈蚀的问题。基座的底部做了整面的平面加工，放置在检测台、工位架上的时候能保持完全贴合，不会出现晃动，哪怕是拿取量规的时候施加侧向力，基座也不会移位，不需要额外做螺栓固定，适配临时工位和固定检测台的不同使用需求。

　　从安装边界和尺寸匹配的角度说，基座的整体长度按照三个工位的操作间距设计，相邻两个环形槽的中心距预留了足够的操作空间，拿取其中一个量规的时候不会碰到相邻工位的量具，避免操作时的磕碰。环形槽的内径尺寸和对应量规的外圆采用间隙配合，间隙控制在0.1mm到0.15mm之间，既能保证量规可以顺畅放入和取出，又不会因为间隙过大导致量规倾斜，影响放置的稳定性。槽底的厚度经过强度校核，哪怕是承托重量较大的重型量规，也不会出现变形，长期使用槽底的平面度不会发生变化。基座的宽度设计兼顾了稳定性和空间占用，不会在检测台上占用过多的操作面积，同时足够的宽度保证了侧倾稳定性，哪怕受到意外的侧向碰撞，基座也不会翻倒。

　　实际车间使用的时候，这类固定座还可以配合吊带使用，也就是设计里提到的吊带结构延伸，当需要在不同工位之间转运多件量规的时候，可以通过配套的吊带穿过基座预设的吊装位，一次性完成三个量规的周转，不需要逐个拿取，提升批量检测时的转运效率。吊装位的位置经过重心校核，起吊的时候基座能保持水平状态，上面放置的量规不会滑落，环形槽的侧壁高度刚好能在起吊倾斜角度不超过15度的时候挡住量规，避免转运过程中量具滑落磕碰。和常见的单工位量规座相比，三工位的设计把同规格、同检测工序用到的量规集中放置，作业人员不需要在多个存放点之间来回取放量具，能减少无效动作时间，检测工位的作业效率能得到明显提升。另外基座的边角都做了倒角处理，没有尖锐的毛刺，作业人员操作的时候不会被划伤，符合车间安全生产的要求，表面做了氧化处理，耐磨性能更好，长期使用不会因为频繁的取放件出现表面磨损，尺寸稳定性更强。
