大制动盘适配连接支架结构设计

　　在两轮机车制动系统升级改装场景中，原厂制动卡钳与大尺寸浮动制动盘的安装位往往存在孔位偏差、跨距不匹配的问题，这类适配支架就是为解决该类安装矛盾设计的核心转接零件。日常维修、性能升级作业里，不少维修人员会遇到更换大直径制动盘后，原厂卡钳安装座无法对齐制动盘摩擦工作面的情况，强行安装会出现卡钳偏磨、制动片接触面积不足、制动拖滞甚至制动失效的风险，该适配支架通过精准的孔位偏移设计，在不改动原车羊角、前叉安装位的前提下，完成卡钳位置的重新定位，让卡钳摩擦片中心与制动盘摩擦面中心完全重合，保证制动过程中摩擦片均匀受力，避免偏磨带来的制动抖动、异响问题。

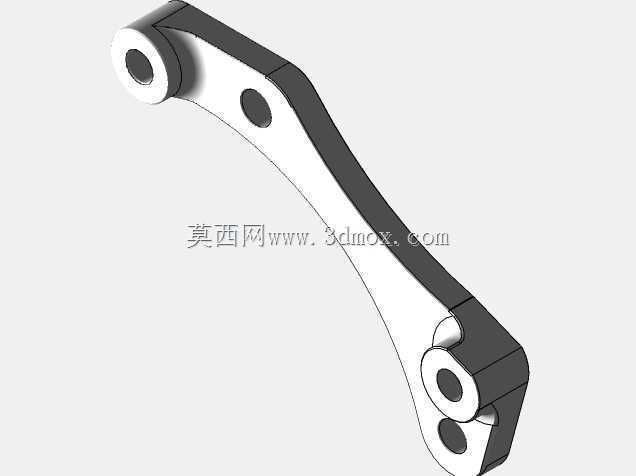

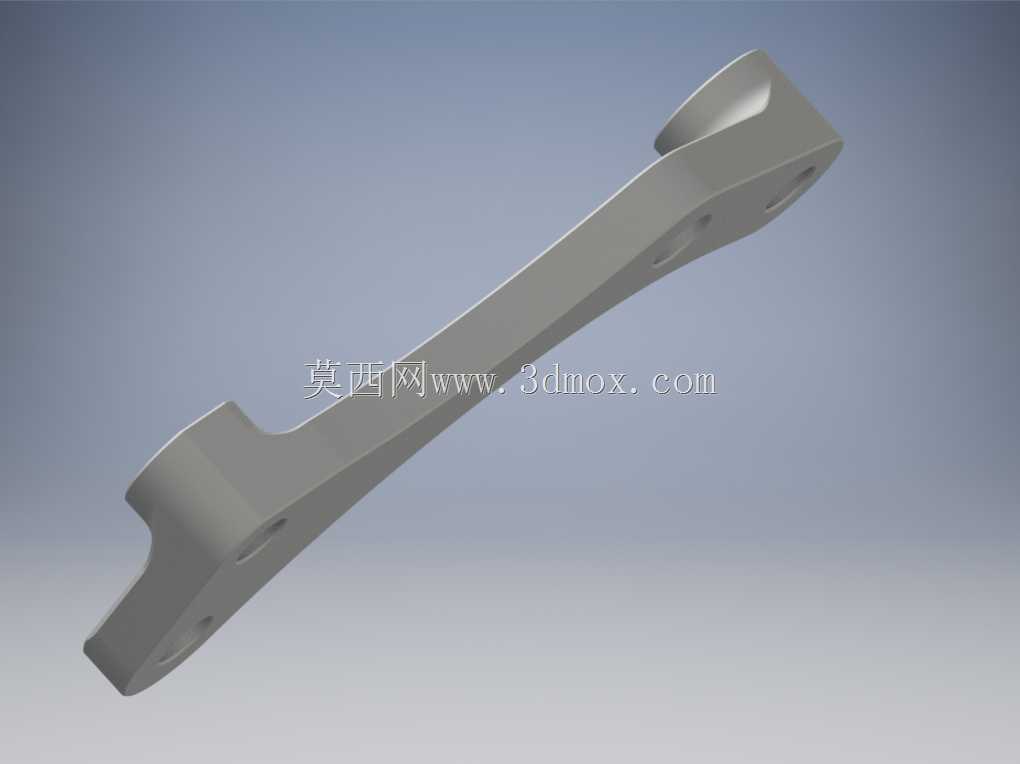

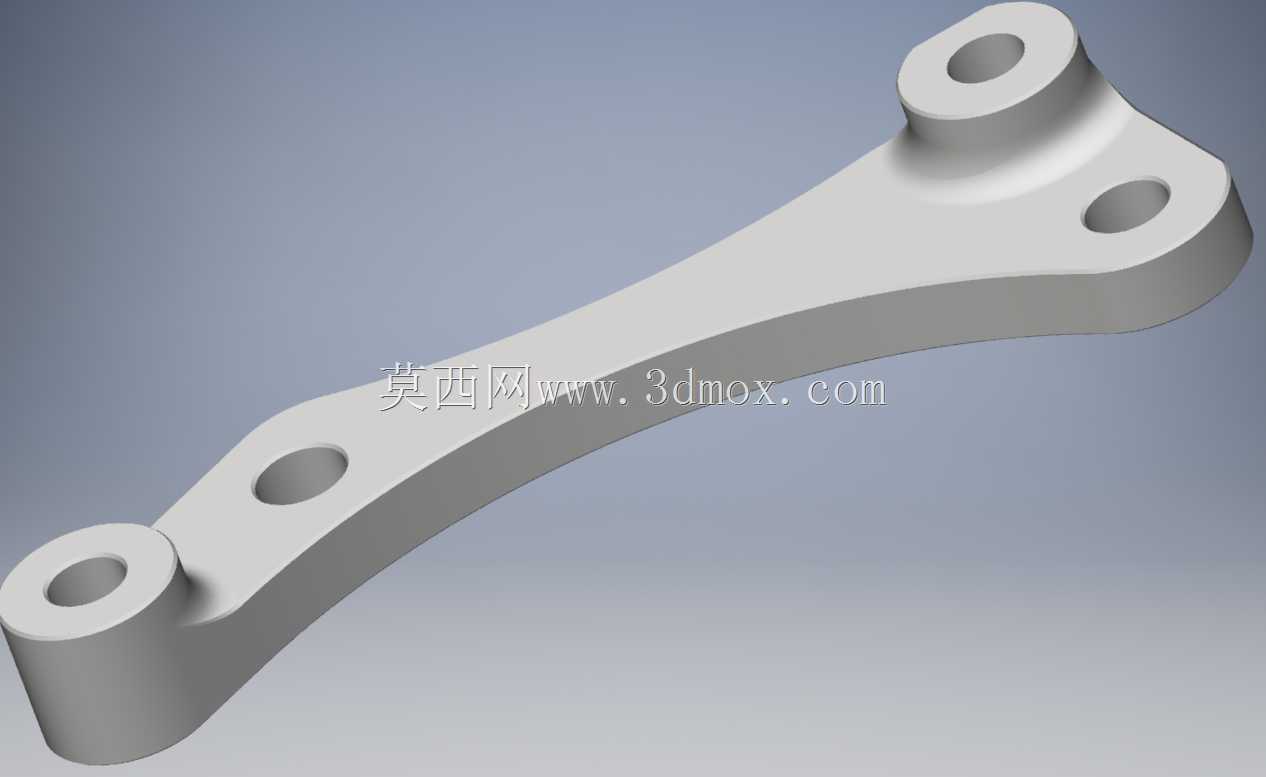

　　从结构设计逻辑来看，该零件采用一体化锻造铝合金结构的设计思路，整体为长条形变截面悬臂支撑结构，两端共设置四个同轴度要求极高的安装通孔，其中一端两个孔用于连接原车的前叉/摇臂安装基座，另外两个孔用于固定制动卡钳本体。设计过程中首先要确认原车安装孔的中心距公差，通常这类机车安装孔的位置度公差需要控制在0.05mm以内，否则安装后会出现卡钳安装面与制动盘端面不平行的问题，因此建模时需要先对原车安装位的点云数据进行拟合，确定基准孔的坐标后，再根据升级制动盘的直径、卡钳的安装偏移量计算转接支架的孔位偏移距离，偏移量的计算需要考虑制动盘的摩擦面宽度、卡钳活塞的伸出量、摩擦片的磨损余量，避免制动片磨损到极限位置时出现活塞脱出的问题。

　　外形尺寸方面，该支架的总长度根据适配车型的前叉安装跨距确定，整体厚度在12-18mm区间，既保证足够的结构强度承受制动时的径向剪切力，又不会因为厚度过大导致卡钳与轮辐、辐条发生运动干涉。安装边界的校核是这类零件设计的核心环节，建模完成后需要进行运动仿真模拟，检查车轮在最大转向角、减震器最大压缩行程时，支架与前减震筒、轮辋、挡泥板等周边零件的最小间隙，通常静态间隙需要保留至少3mm以上，避免车辆行驶过程中因为震动、零件形变出现干涉摩擦。四个安装孔的端面都设计了0.5mm深度的沉台，用于安装时贴合安装螺栓的垫片端面，保证螺栓锁紧时的压紧力均匀分布，避免支架安装后出现内应力，长时间使用后出现形变断裂的问题。

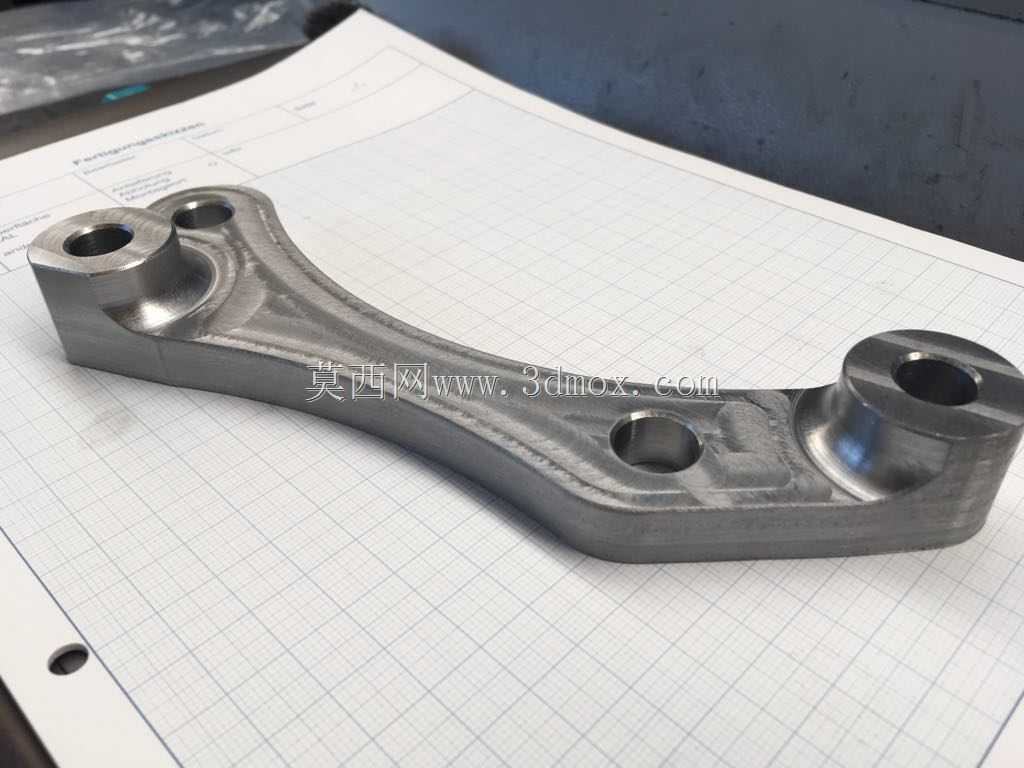

　　零件的受力特性上，制动过程中卡钳会产生垂直于制动盘端面的制动力矩，该力矩会全部作用在转接支架的四个安装孔上，因此支架的截面过渡位置都采用了大圆角过渡设计，避免应力集中，圆角半径通常不小于3mm，减少应力集中系数，提升零件的疲劳强度。材料选用6061-T6铝合金，兼顾轻量化与结构强度，相比钢制支架重量降低40%以上，同时耐腐蚀性能更好，适合户外骑行的复杂使用环境。表面采用硬质阳极氧化处理，提升表面硬度与耐磨性能，避免安装孔位因为频繁拆装出现磨损，导致孔位间隙变大、安装精度下降。

　　实际装配过程中，该支架不需要对原车部件进行任何打孔、焊接改装，直接通过原车螺栓即可完成固定，安装时需要按照对角顺序逐步拧紧螺栓，拧紧力矩按照原车紧固件的标准力矩执行，避免力矩过大导致支架出现形变。安装完成后需要手动转动车轮，检查制动盘与卡钳之间的间隙是否均匀，轻捏制动刹把检查卡钳回位是否顺畅，确认无拖滞、异响后才可进行路试。这类适配支架的设计难点在于孔位精度的控制，哪怕0.1mm的孔位偏差，都会导致制动片的接触位置偏移，长期使用会出现制动盘偏磨、制动手感偏软的问题，因此建模时所有安装孔的位置尺寸都需要基于实测的原车安装数据进行校准，不能直接套用通用参数，不同车型的安装孔距、偏移量都存在差异，需要针对性调整参数才能保证适配性。
