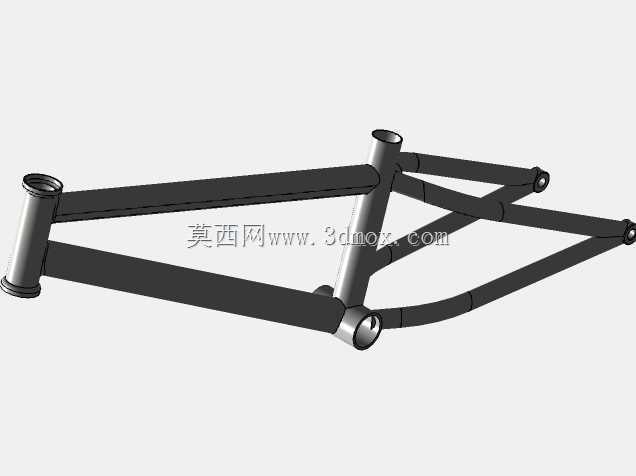

小轮车运动车架结构三维设计

　　这款小轮车车架的结构设计，完全围绕极限运动场景下的受力需求展开，日常街式腾跃、坡道特技动作中，车架需要承受落地瞬间数倍于骑手体重的冲击载荷，同时还要兼顾转向灵活性与动作操控的跟手度，设计阶段首先对管材的排布逻辑做了多轮受力仿真验证。从结构布局来看，头管采用加厚壁管设计，与前叉舵管的配合公差控制在行业通用的过盈配合区间，保证转向过程中无旷量，头管角度设定偏向街式特技需求，相比通勤自行车头管角度更陡，能让骑手在做前轮点地、转把动作时获得更快的转向响应。上管与下管采用不等径异型管材，靠近头管的受力集中区域管壁厚度提升30%，向中管过渡区域逐步减薄，在保证结构强度的前提下尽可能控制整体重量，避免冗余材料增加骑手做动作时的负担。

　　后三角部分采用对称式双叉臂结构，后叉端的开口尺寸适配标准10mm规格的后轮轴，安装槽位预留了链条张紧的调节余量，不需要额外加装张紧器就能适配不同齿比的飞轮组合，后上叉与后下叉的连接位置做了圆弧过渡处理，避免焊接位置出现应力集中，反复冲击下出现焊缝开裂的问题。中管位置的五通采用标准BMX通用规格，适配市面上绝大多数的曲柄组件，中管角度的设定兼顾了蹬踏效率与动作空间，骑手在做抬前轮、后轮滑动作时，重心位置刚好落在整车的平衡点附近，不需要刻意调整身体姿态就能维持平衡。座管的安装孔径采用通用小轮车标准尺寸，座管插入深度预留了足够的安全余量，即使骑手将坐垫调整到最低位置，也能保证足够的结合长度，不会出现骑行过程中座管滑脱的风险。

　　车架的整体安装边界完全遵循小轮车运动的通用配件标准，所有安装孔位的位置度公差控制在0.1mm以内，前叉、轮组、曲柄、刹车组件都可以直接适配市售的标准BMX配件，不需要做额外的打磨修改。管材之间的焊接位置全部做了等强度设计，焊道的走向顺着载荷传递的路径排布，避免焊道末端出现应力突变，在仿真测试中，模拟1.5米高度垂直落地的冲击载荷时，车架最大变形量控制在0.2mm以内，卸载后无永久变形，完全能满足日常极限运动的使用强度。设计过程中还特意规避了管材之间的干涉问题，前轮转向到最大角度时，前叉胎壁与下管之间预留了足够的间隙，即使安装大颗粒的越野轮胎也不会出现蹭胎的情况，后叉的内宽尺寸适配标准2.3宽度的BMX外胎，轮胎与叉臂之间的间隙均匀，

　　骑行过程中不会出现摩擦异响。整体结构没有多余的装饰性设计，所有管材的排布都服务于强度与重量的平衡，对于从事运动自行车设计、非标骑行装备开发的结构工程师来说，这个模型的管材搭接逻辑、受力点的加强方式、安装位的公差设定，都可以作为小轮车车架开发的参考样本，在实际改型设计中，可以根据不同的使用场景，比如平地花式、泥地竞速、街式道具等方向，调整管材角度、壁厚以及安装位的尺寸，快速衍生出适配不同细分场景的车架结构。
