摩托车前叉连接支座结构设计

　　该零件属于两轮摩托车行走系统的核心连接构件，主要应用在跨骑式摩托车的前悬架与转向柱衔接位置，承担前叉左右减震筒的定位、载荷传递功能，是前转向系统中连接上下联板、固定减震套筒的关键受力件。日常骑行过程中，前轮受到的路面冲击载荷会通过减震筒传递到该支座上，再经由支座传导至转向柱与车架主体，因此零件的结构强度、安装同轴度直接影响整车的转向操控稳定性与行驶安全性。

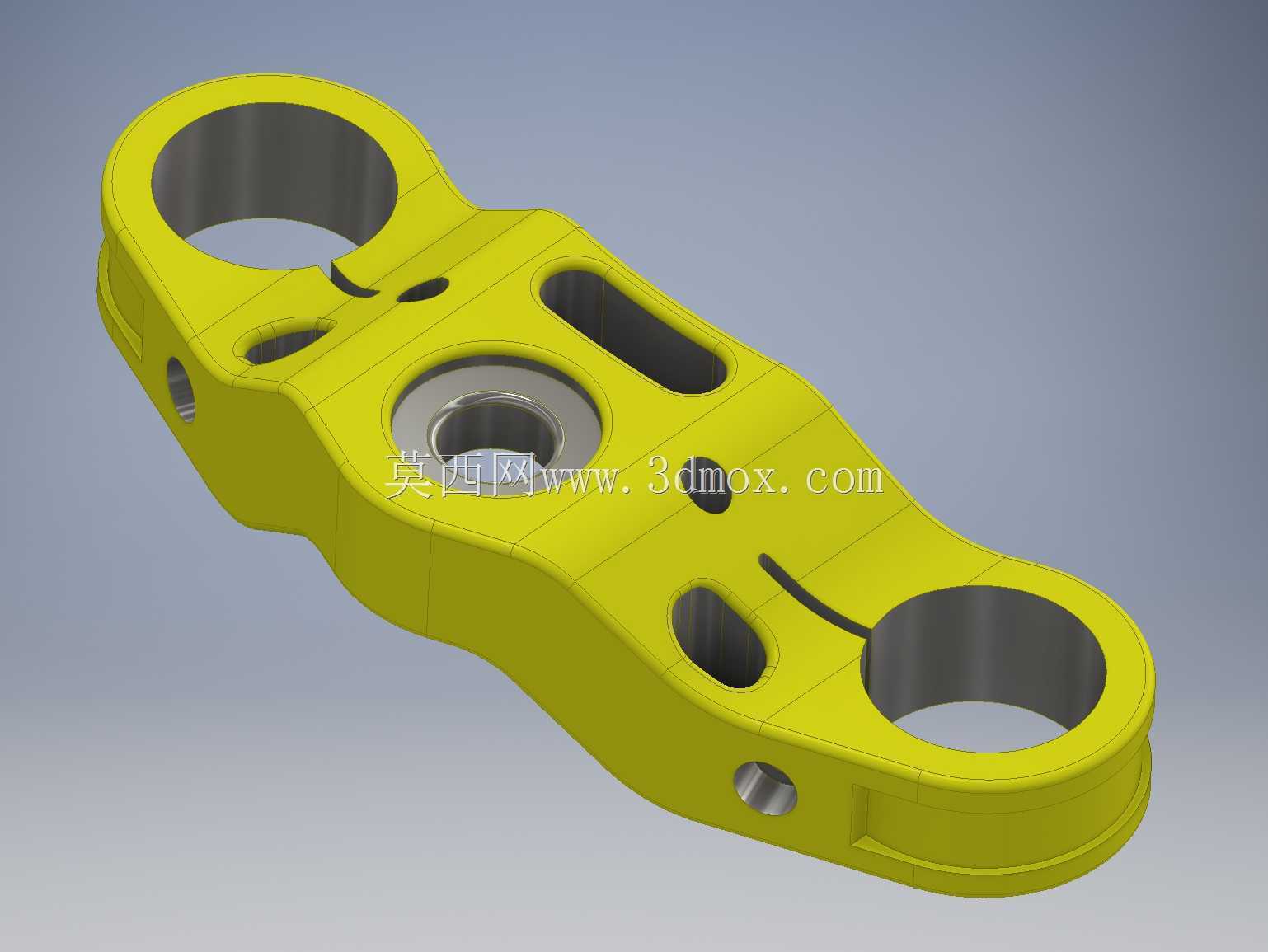

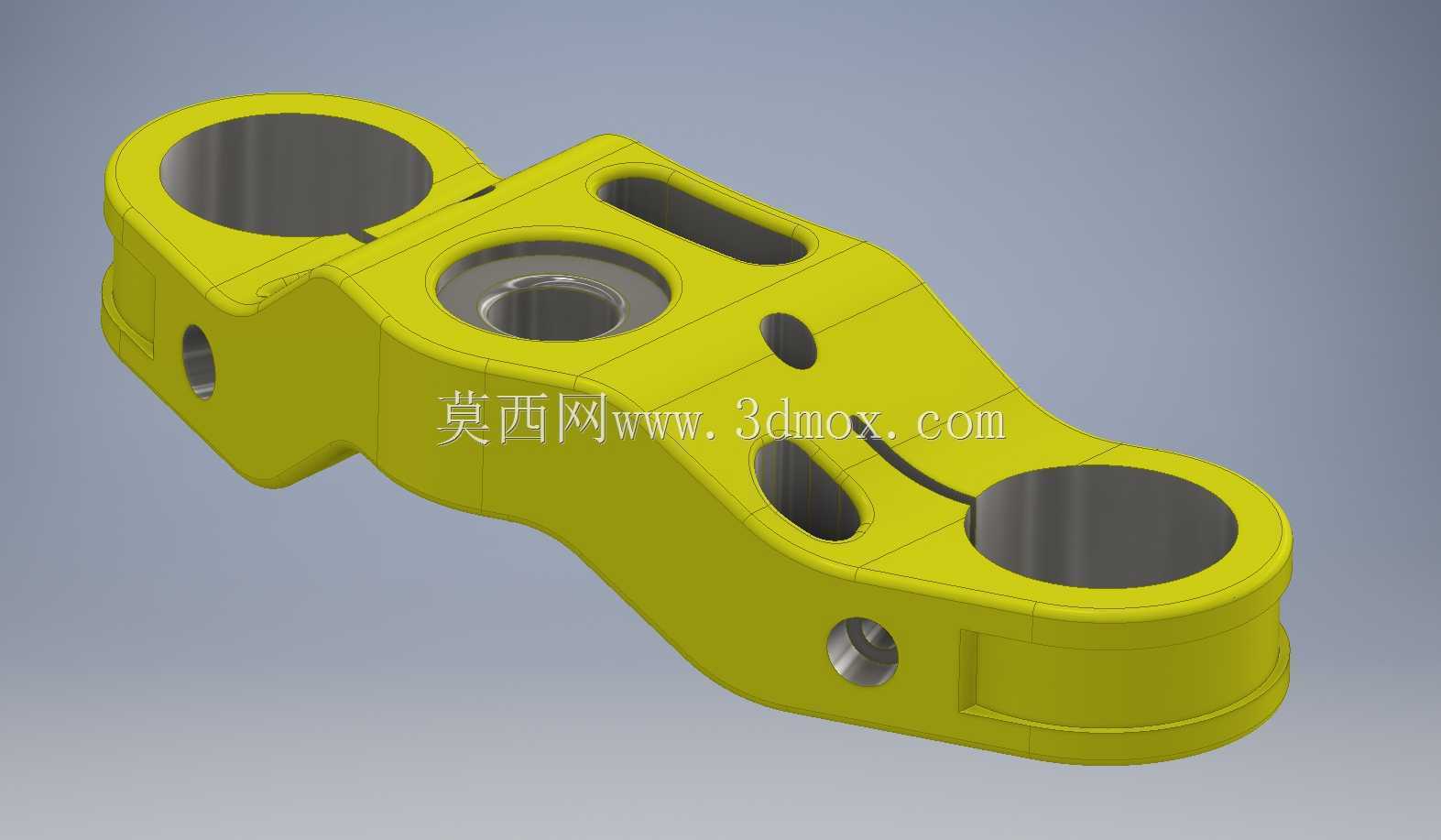

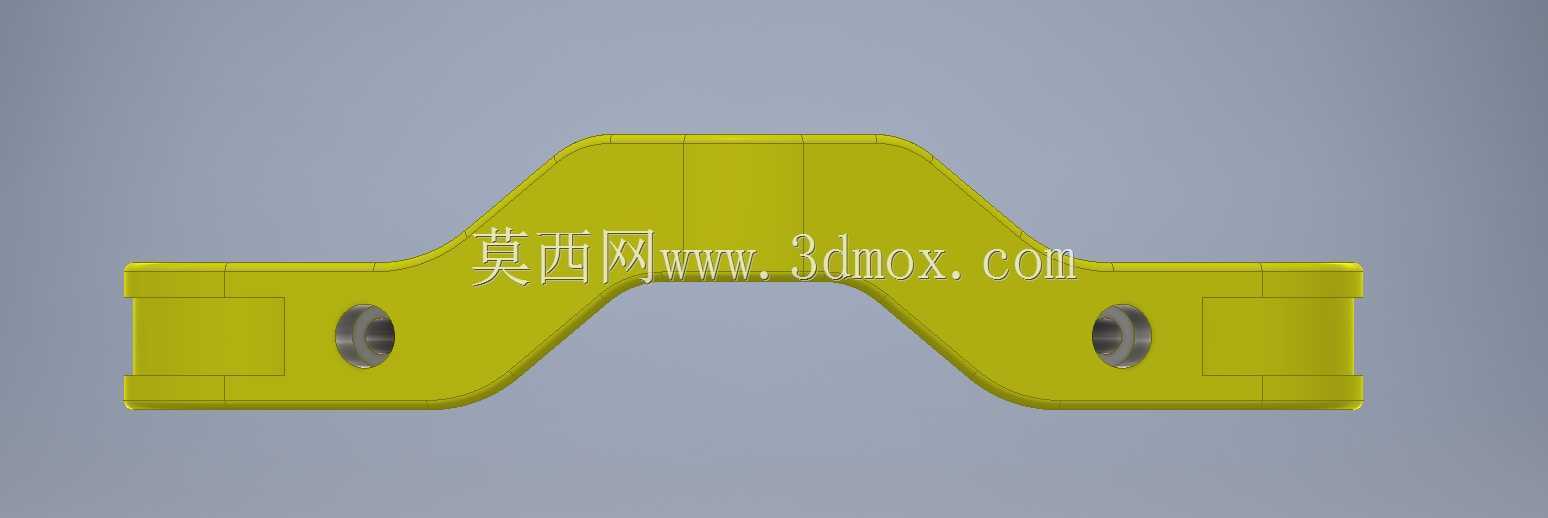

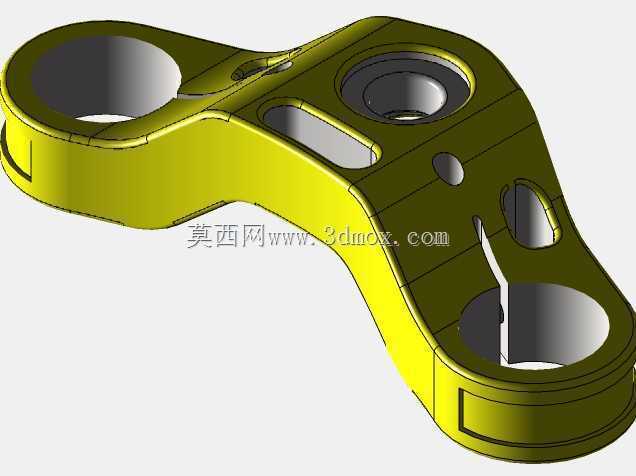

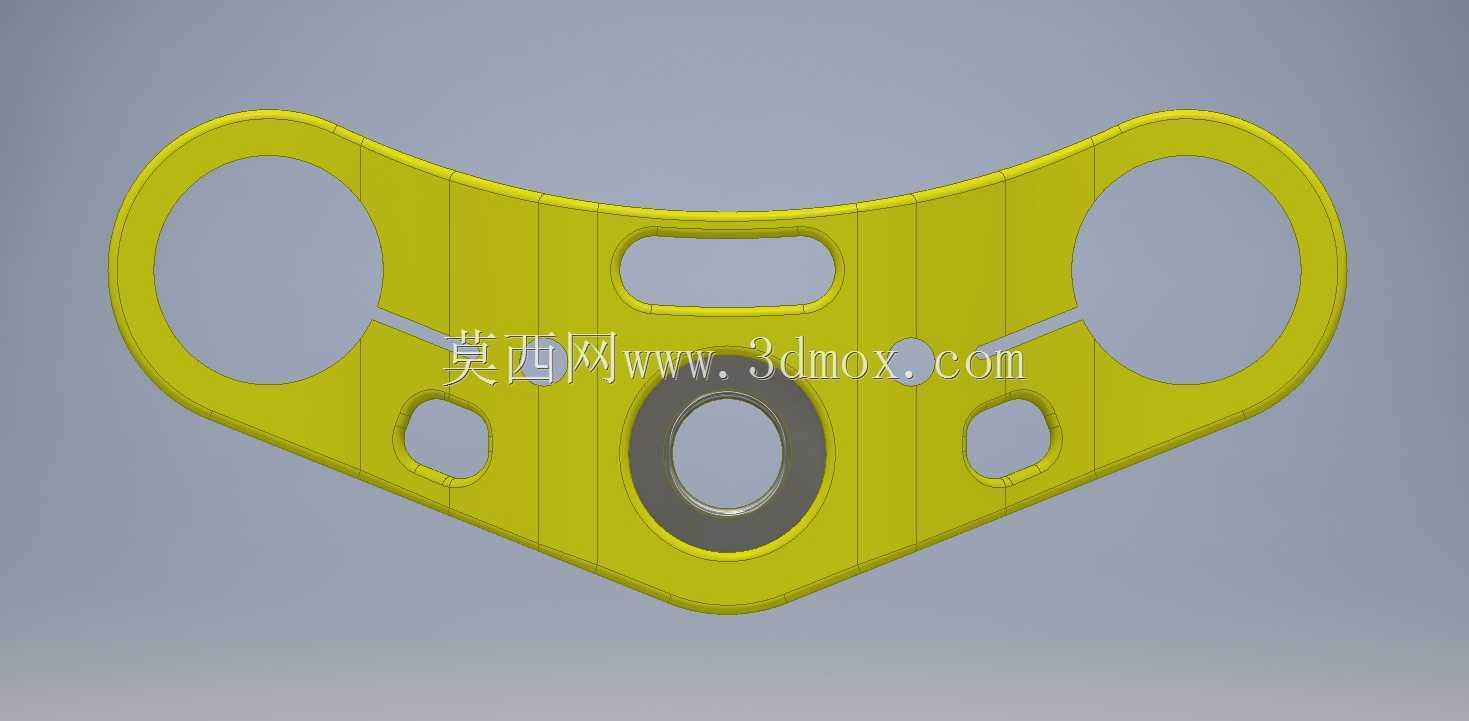

　　从结构设计逻辑来看，该零件采用一体化铸造成型后机加工的工艺路线，主体为变截面异形梁结构，两端设置同轴的大直径通孔，用于穿装前叉的左右减震套筒，孔壁预留的开口槽搭配侧面的锁紧螺栓孔，可实现减震筒插入后的径向锁紧，避免减震筒在孔内出现转动或轴向窜动。零件中部设置的沉头通孔用于和上联板或下联板的安装柱配合，通过螺栓实现支座与转向联板的刚性连接，中部开设的两个长条形减重槽是在保证结构刚度的前提下，去除非受力区域的冗余材料，降低零件整体重量，符合摩托车轻量化设计的需求。零件侧面分布的小直径通孔分别用于布置刹车管线固定卡扣、转速传感线束的固定位，避免骑行过程中线束与运动部件发生干涉磨损。

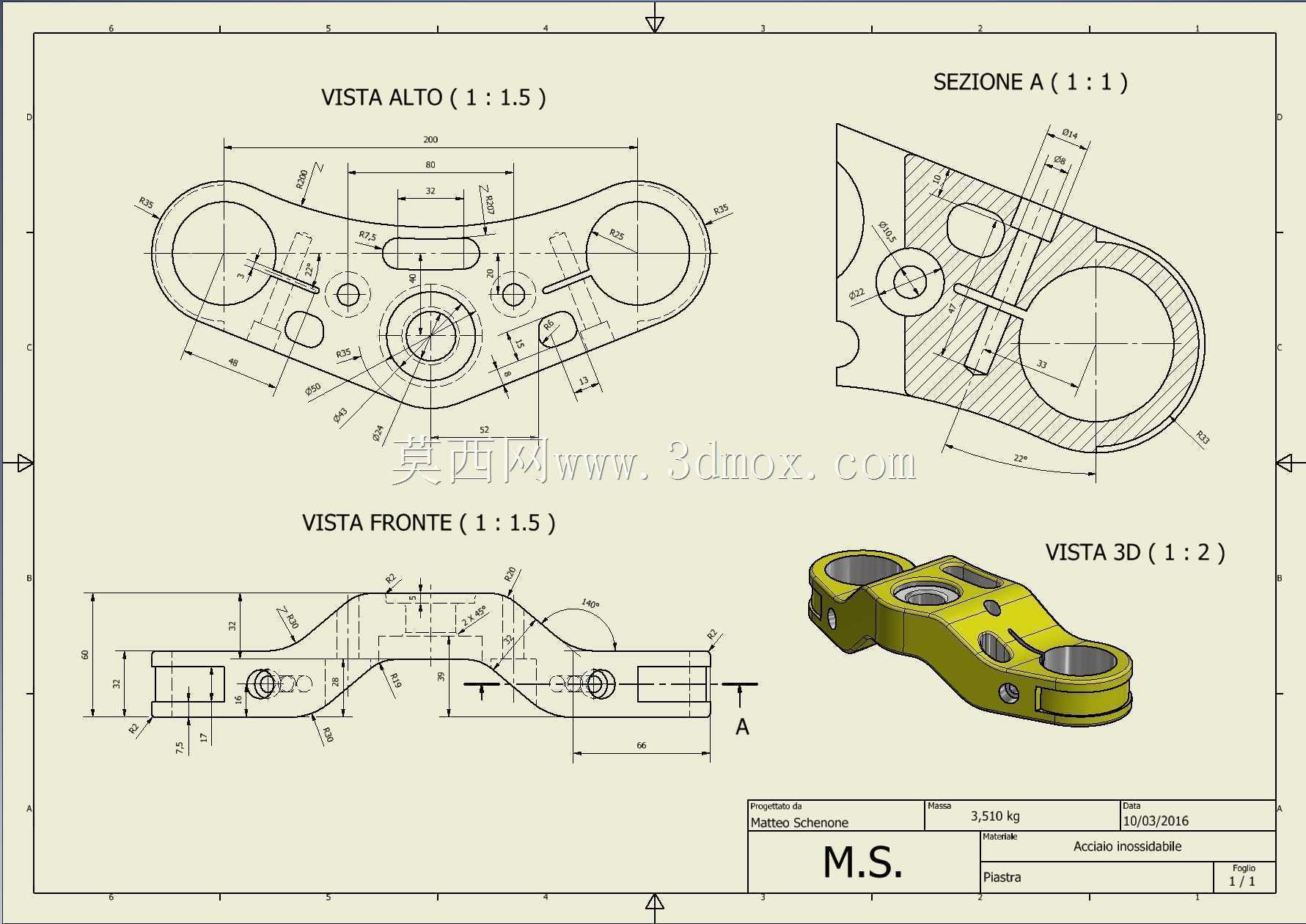

　　在安装边界设计上，两端大孔的内径尺寸与常规跨骑车型41mm、43mm直径的前减震筒匹配，孔的轴向长度经过受力仿真校核，保证减震筒插入后有足够的接触面积分散径向载荷，避免应力集中导致孔口开裂。中部安装孔的位置度公差控制在0.05mm以内，保证左右减震筒安装后与转向柱的平行度，避免出现前轮跑偏、减震偏磨的问题。零件的整体外形轮廓做了大圆角过渡处理，一方面消除铸造应力集中点，提升零件的抗疲劳强度，另一方面避免尖锐棱角在装配或维修过程中划伤操作人员，同时也能适配摩托车前侧的导流罩安装空间，不会与周边覆盖件发生装配干涉。

　　从实际工况适配角度，该零件的壁厚设计遵循受力梯度分布原则，两端安装孔区域壁厚较大，可承受冲击载荷下的径向挤压力，中部连接梁区域采用渐变壁厚设计，在保证抗弯、抗扭刚度的同时尽可能压缩重量，零件表面的安装平面均预留了机加工余量，铸造完成后通过铣削加工保证安装面的平面度与孔位的尺寸精度，满足装配时的配合要求。设计过程中还考虑了维修拆装的便利性，锁紧螺栓的操作空间预留充足，使用常规套筒工具即可完成减震筒的锁紧与拆卸操作，无需特殊工装，适配售后维修的通用作业场景。
