台式机CPU风冷散热组件结构设计

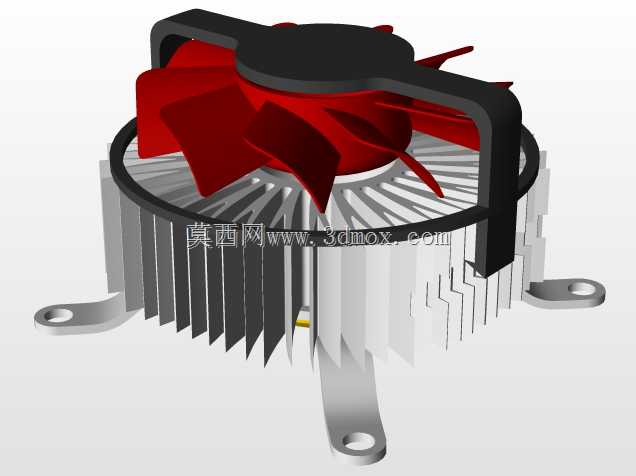

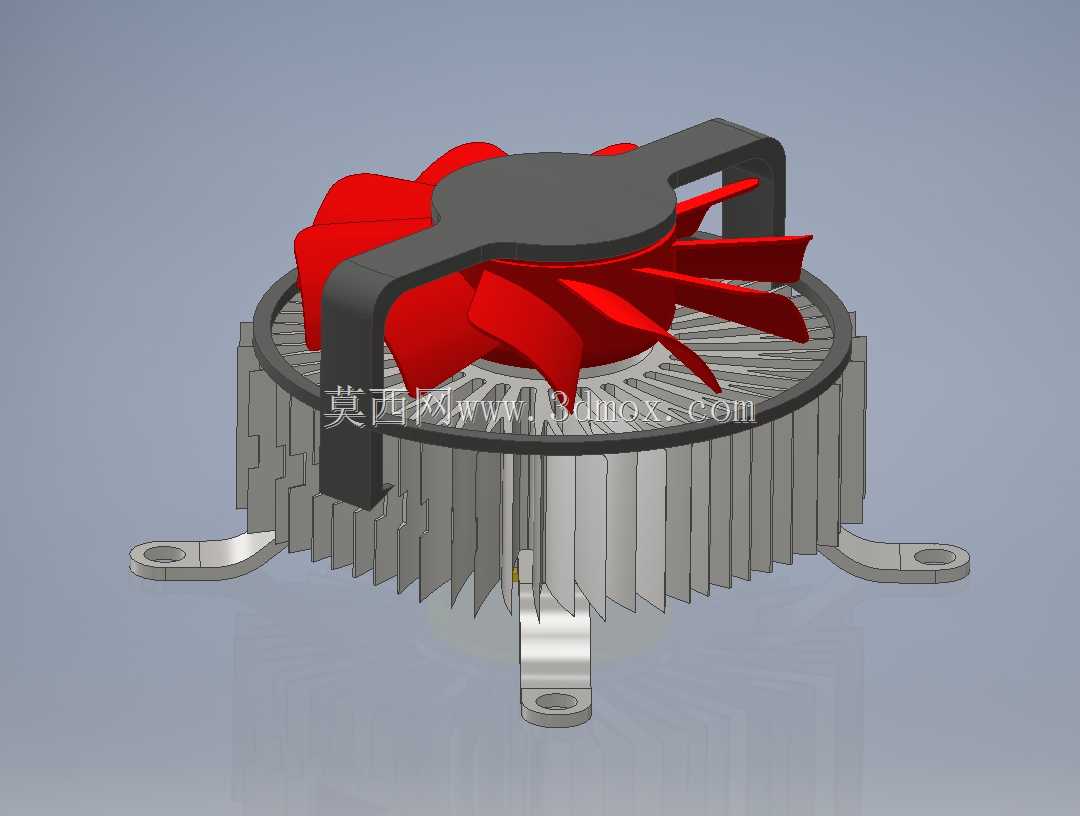

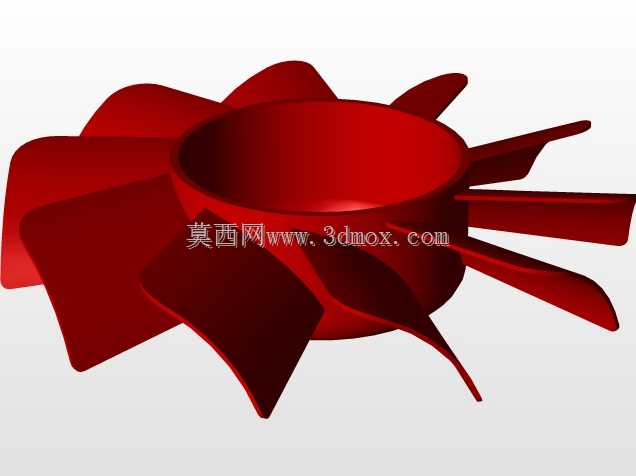

这款CPU风冷散热组件主要面向台式计算机主机的处理器散热场景，是保障处理器稳定运行的核心配套部件，日常装机、硬件改装、小型工控机主板散热适配场景都能见到这类结构的身影。从实际使用逻辑来看，处理器工作时产生的热量会通过底部接触面传导至上方的散热鳍片阵列，轴流风扇转动形成定向气流，快速带走鳍片缝隙间蓄积的热量，以此将处理器工作温度控制在额定区间内，避免高温触发降频、宕机等异常状况。

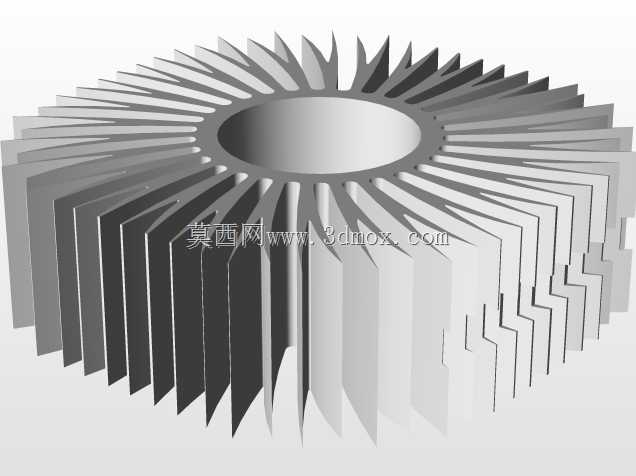

设计层面优先考虑了热传导效率与安装兼容性的平衡，底部基座采用平整接触面设计，能尽可能贴合处理器顶盖表面，减少接触热阻；鳍片采用放射状排布的铝制薄片结构，在有限的垂直空间内最大化拓展散热接触面积，同时预留了均匀的气流通道，避免风阻过大导致散热效率折损。上方的风扇采用卡扣式固定结构，通过两侧的弧形压架与鳍片基座卡合，不需要额外的复杂连接件，日常维护时可以快速拆卸清理积灰。

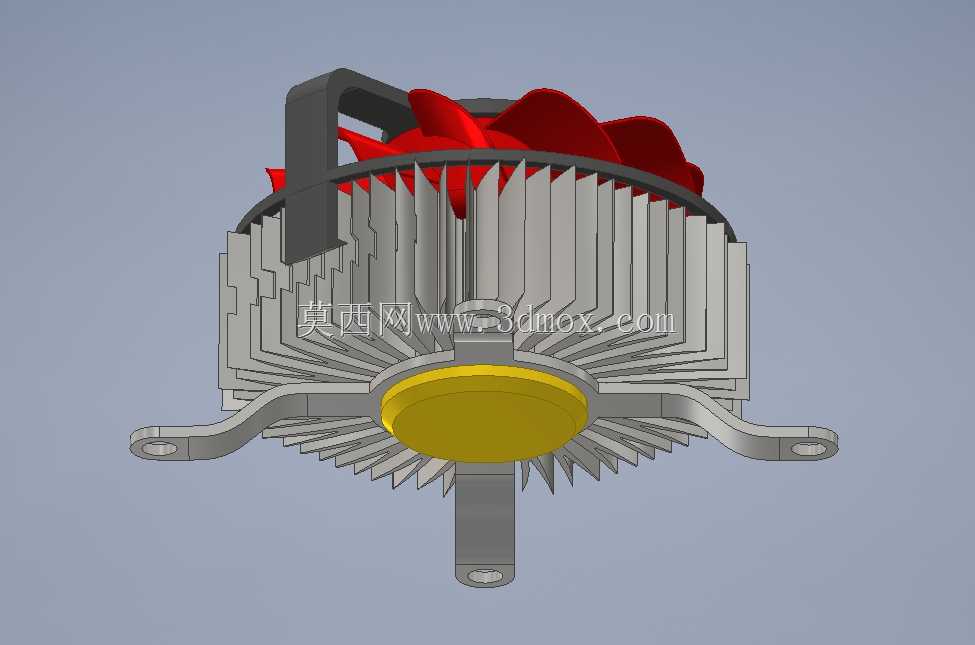

安装边界上，组件底部设置了三个带安装孔的固定支脚，支脚位置对应主流台式机主板的CPU周边安装孔位，支脚与鳍片主体之间预留了足够的避让空间，不会干涉主板上的电容、内存插槽等周边元器件；整体垂直高度控制在常规塔式机箱的CPU散热限高范围内，不会出现机箱侧板无法闭合的问题。风扇的供电走线位置做了避让设计，不会与扇叶产生剐蹭，转动时的动平衡经过结构优化，能降低高速转动时的共振传导，减少整机运行的异响。这类简化结构的散热组件，也适合作为三维建模练习的参考案例，帮助从业者理解热传导结构设计、安装公差匹配、钣金类零件阵列建模的实际工程逻辑，建模过程中可以直观掌握鳍片阵列的参数化设计方法、卡扣结构的配合公差设定，以及安装支脚的受力强度校核思路。
