减压阀配套连接法兰结构三维设计

　　在工业流体输送管路系统中，法兰是实现管路分段连接、设备与管路对接的核心承压零件，这款配套减压阀使用的连接法兰，主要面向中低压工况下的仪表类流体控制场景，常见于化工流体输送、实验室气路控制、小型工业设备液压/气动回路的减压阀安装工位，承担着管路对接密封、承载阀体安装载荷、保障流体通路平顺的核心作用。

　　从实际使用场景来看，这类法兰多安装在减压阀的进出端，一侧对接上游来流管路，另一侧对接下游调压后的输出管路，部分同结构法兰也会用于减压阀与仪表、执行器的连接工位，需要承受管路内流体的静压力、管路振动带来的交变载荷，同时还要保证连接面的密封性能，避免流体泄漏影响调压精度。

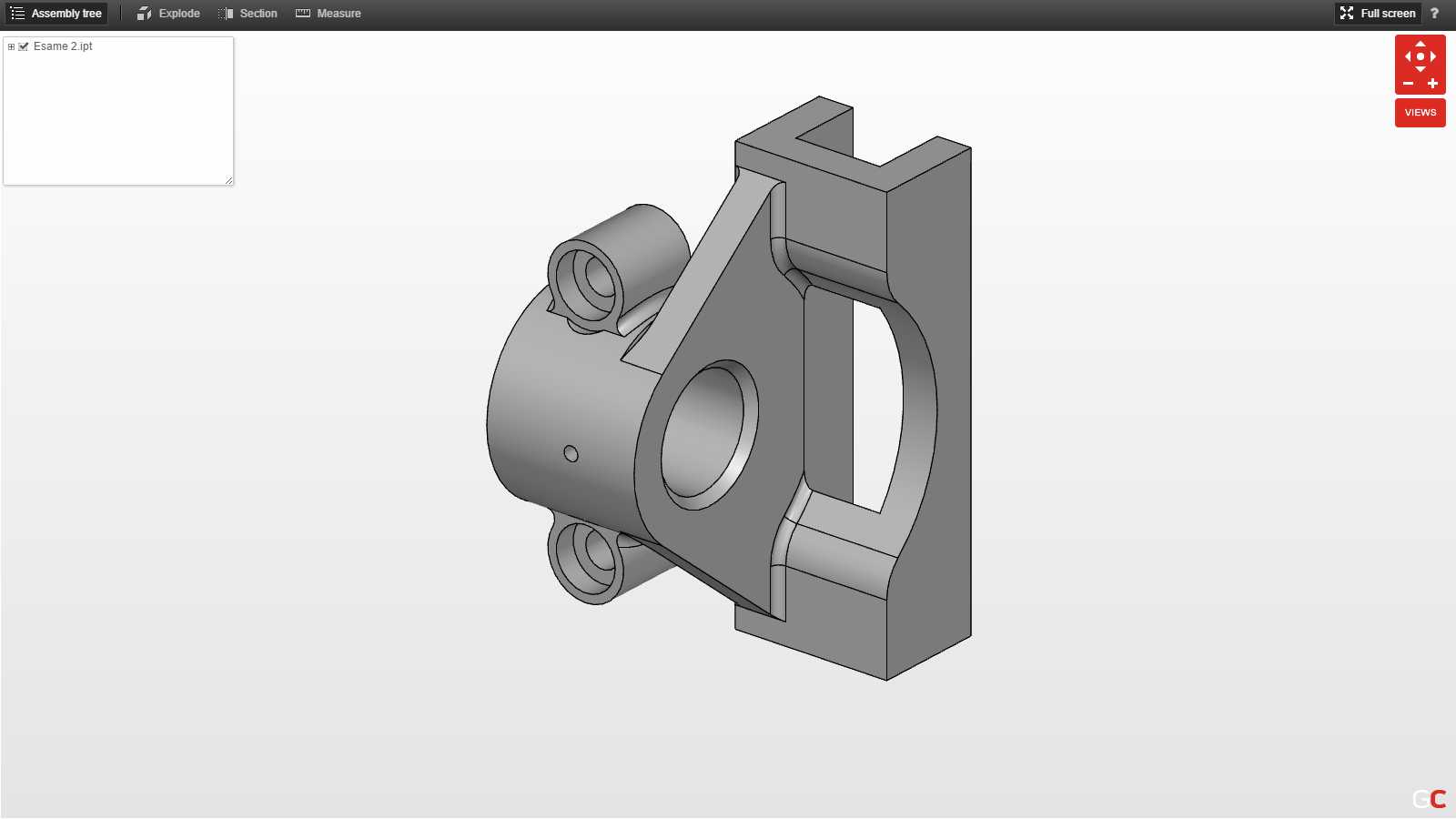

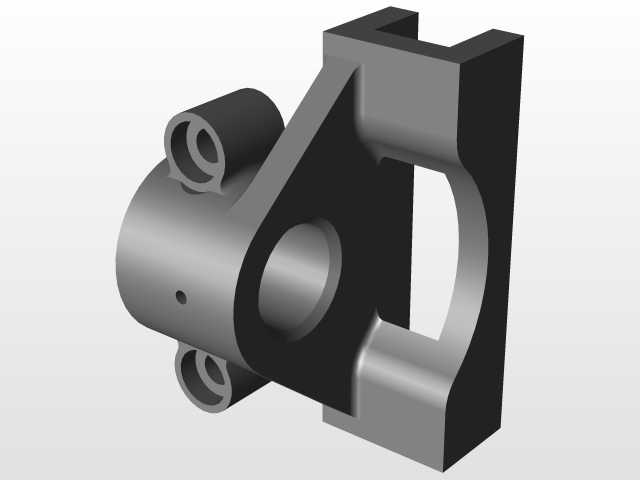

　　设计这款法兰结构时，首先要匹配对应减压阀的安装接口尺寸，主体连接面的同轴度公差控制在0.05mm以内，保证对接后流体通路不会出现错位台阶，减少流体流经时的压损。主体采用带侧向支撑的一体式结构，区别于普通平板法兰，这款法兰在主体圆柱对接端侧面延伸出带安装槽的支撑臂，支撑臂上开设的U型安装槽可以直接卡接在设备的安装导轨上，不需要额外制作安装支架，大幅缩减现场安装的工时，同时支撑臂与主体圆柱连接位置做了R3的圆角过渡，避免应力集中导致的结构断裂，在长期承受管路振动的工况下，能有效降低连接位置的疲劳失效概率。

　　主体圆柱对接端的内径与减压阀通径保持一致，内壁粗糙度控制在Ra1.6，减少流体流经时的阻力，对接端面加工有密封槽，可适配O型密封圈或者金属缠绕垫片，根据输送介质的不同可以灵活选择密封件，满足气体、低粘度液体等不同介质的密封需求。圆柱端上下位置设置的两个同轴小凸台，是用于安装定位销的结构，安装时可以先通过定位销与减压阀阀体上的定位孔对齐，再穿接连接螺栓，避免安装过程中法兰错位导致的密封件压偏问题，同时两个小凸台也能承担部分径向载荷，减少连接螺栓受到的剪切力。

　　安装边界方面，这款法兰的主体圆柱外径比对接管路通径大30mm，支撑臂的总宽度控制在85mm以内，安装槽的宽度适配标准工业安装导轨，现场安装时不需要对周边管路做额外的避让调整，整体轴向长度控制在62mm，在有限的安装空间内可以完成对接，不会和周边的管路接头、仪表部件产生干涉。法兰上的连接螺栓孔采用沉孔设计，螺栓安装后头部不会突出法兰端面，避免安装时突出的螺栓头刮擦周边部件，也能让法兰外表面更规整，方便后续做防腐喷涂处理。

　　从结构强度角度考虑，这款法兰的支撑臂与主体连接位置的壁厚做了加厚处理，最薄位置壁厚不小于6mm，在1.6MPa的额定工作压力下，通过有限元校核，最大应力出现在支撑臂与主体的过渡圆角位置，应力值远低于常用铸铝或者铸铁材料的许用应力，满足长期承压使用的要求。流体通路的转折位置都做了圆弧过渡，没有直角死角，避免流体长期滞留导致的杂质沉积，对于输送洁净介质或者有定期吹扫需求的管路来说，这种结构能减少吹扫残留，降低介质污染的风险。

　　实际选型使用时，这款法兰需要匹配对应通径的减压阀型号，安装前需要确认对接端面的平面度，保证密封件压缩量均匀，支撑臂卡入导轨后需要在侧面加装锁紧顶丝，避免设备运行过程中法兰沿导轨方向窜动。连接螺栓的拧紧力矩需要按照对应压力等级的要求对称拧紧，避免单边受力过大导致法兰变形，影响密封性能。对于有腐蚀介质的使用场景，可以根据介质特性选择对应的法兰材质，常规工况下采用铸铝材质即可满足强度和重量要求，高压或者腐蚀工况下可以更换为不锈钢材质，整体结构不需要做大幅调整，只需要对应调整密封槽的尺寸适配不同材质的密封件即可。
