前置滚筒洗衣机摩擦阻尼减震部件结构

　　在家用前置滚筒洗衣机的整机结构设计中，减震部件是直接决定整机运行稳定性、脱水工况振动幅值与用户使用噪声体验的核心功能件，这类摩擦阻尼式减震器的设计逻辑完全区别于普通弹簧类弹性支撑件，核心是通过可控的摩擦阻尼耗散洗涤、脱水过程中滚筒组件产生的振动能量，避免振动传递到洗衣机外箱体引发共振、移位甚至结构疲劳损坏。

　　从实际装机场景来看，这类减震器通常成对布置在滚筒外筒的下部两侧，上端通过球铰式连接端与外筒的安装支耳配合，下端同样通过铰接结构固定在洗衣机底座的安装位上，和上部的悬挂拉簧配合形成完整的滚筒浮动支撑系统。两端的铰接连接结构采用带内六角孔的球头铰接设计，能够自动补偿安装过程中的角度偏差，同时在滚筒运行产生多方向摆动时，不会出现卡滞、别劲的问题，保证阻尼力能够沿减震器轴向稳定输出，不会因为侧向力导致部件磨损过快或者阻尼特性偏移。

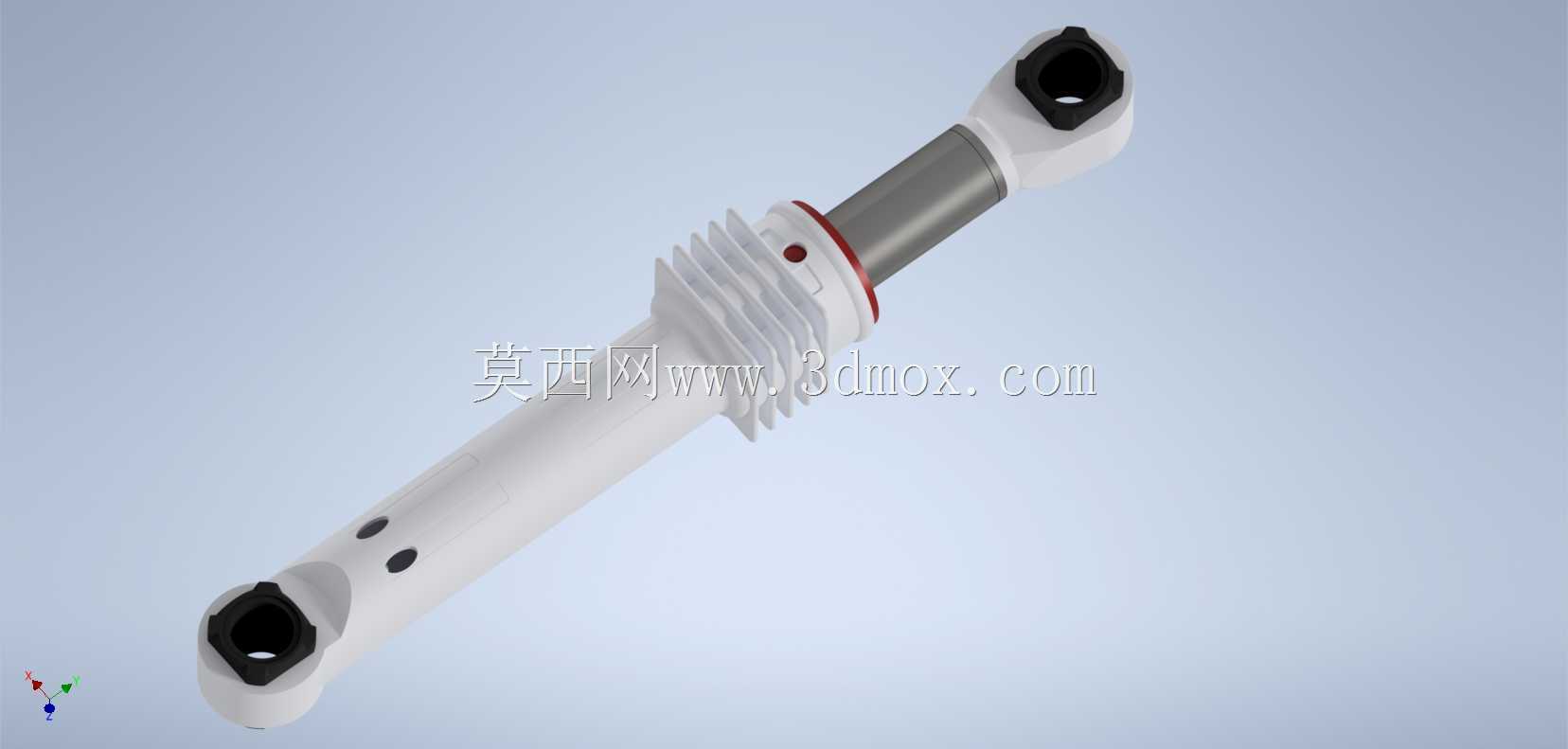

　　从结构设计细节来看，减震器的主体活塞杆采用金属材质加工，表面做了硬质氧化处理来提升耐磨性能，降低长期往复运动过程中的磨损量，保证阻尼力的长期稳定性。活塞杆与外管之间设置了波纹状的橡胶防尘套，能够阻挡洗衣环境中的绒毛、水汽、洗涤剂飞沫进入阻尼摩擦副区域，避免摩擦材料被杂质污染后出现阻尼力突变、异响或者卡滞问题，这个防尘套的褶皱数量和伸缩行程是经过匹配设计的，完全覆盖减震器的最大拉伸、压缩行程，在极限位置也不会出现拉扯脱开或者过度堆叠的问题。

　　核心的阻尼产生结构是套在活塞杆上的红色橡胶摩擦阻尼环，这个阻尼环被预压在外管的内壁与活塞杆之间，当活塞杆相对于外管做往复运动时，橡胶环和金属接触面之间产生的滑动摩擦力就形成了耗散振动能量的阻尼力，这种摩擦阻尼的特性和液压阻尼不同，不会因为环境温度变化出现阻尼力的大幅波动，在洗衣间常见的5到40摄氏度环境下都能保持稳定的阻尼输出，而且结构简单可靠，不需要密封液压油，不存在长期使用后漏油失效的风险，非常适合家用洗衣机这种长周期免维护的使用场景。

　　在安装边界的设计上，这类减震器的整体长度是匹配对应公斤级滚筒洗衣机的外筒安装位到底座的距离设计的，两端铰接点的中心距在自由状态下的尺寸需要和整机的装配公差匹配，保证安装完成后减震器处于初始的预压缩位置，不会在滚筒空载静止时出现拉伸受力的情况。两端连接头的安装孔尺寸是和标准的洗衣机安装销轴匹配的，安装时只需要将销轴穿入连接头的孔位，卡上防脱卡簧就可以完成固定，不需要额外的紧固件调整，装配效率很高，适合流水线批量装机。

　　在实际功能表现上，这种摩擦阻尼减震器的阻尼力是随运动速度变化的，当滚筒在脱水阶段高速运转产生高频小幅振动时，阻尼环和活塞杆之间的相对运动速度快，摩擦力保持在合适的区间，能够快速耗散振动能量，避免振动放大；而在洗涤阶段滚筒低速正反转、产生大幅低速摆动时，阻尼力不会过大，允许滚筒有足够的摆动空间来抵消衣物偏载带来的偏心冲击，避免硬冲击传递到箱体上。减震器外管上开设的两个小孔是工艺定位孔，在生产装配时用来固定阻尼环的安装位置，保证阻尼环的预压量符合设计要求，避免因为装配偏差导致阻尼力过大或者过小。

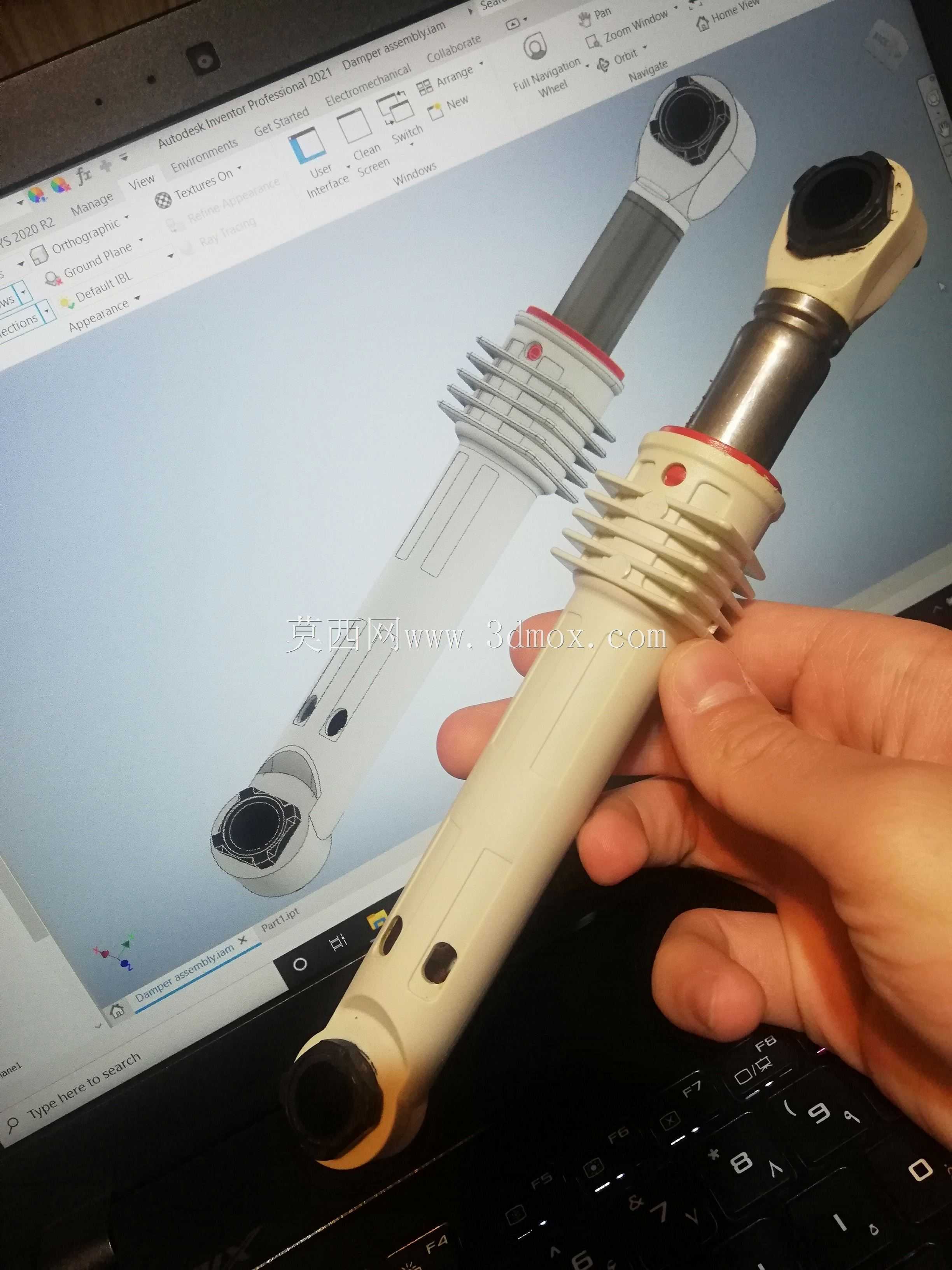

　　从三维建模的角度来看，这类部件的建模需要重点关注两端铰接结构的旋转自由度匹配，保证在虚拟装配时能够模拟真实的摆动角度，防尘套的波纹结构需要按照实际伸缩行程做曲面建模，避免在做运动仿真时出现干涉问题，摩擦阻尼环的尺寸公差需要和活塞杆、外管的配合尺寸对应，才能在后续的有限元仿真中准确模拟阻尼力的输出特性，为整机的振动仿真提供准确的部件参数。在做设备选型替换时，需要重点核对减震器的行程、安装孔中心距、额定阻尼力三个核心参数，不能只看外观尺寸随意替换，否则很容易出现脱水时振动过大、整机移位或者减震器过早损坏的问题。
