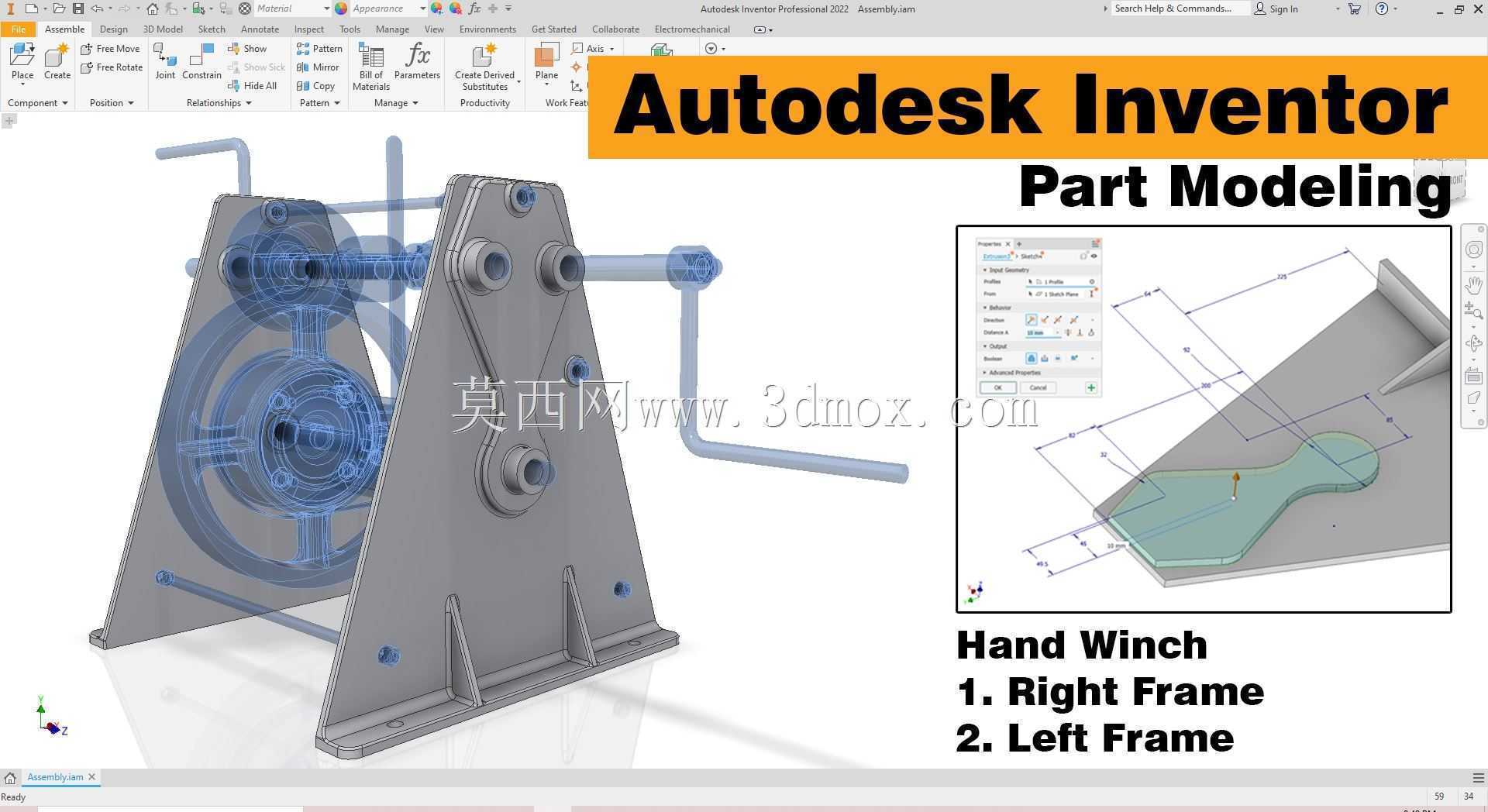

手动绞车左右支撑框架结构设计

　　手动绞车作为轻载起重牵引场景的核心手动操作设备，常应用于无电力供应的野外作业、小型设备移位、临时物料牵引、车辆脱困辅助等工况，其支撑框架作为整个绞车的承载基体，直接决定了设备运行的稳定性、载荷承受能力与操作安全性。本次设计的左右框架作为手动绞车的核心支撑构件，承担着容纳卷筒组件、定位摇臂转轴、承载传动齿轮组载荷、固定安装基准的多重作用，是整个绞车结构中受力最复杂的部件。

　　从实际工况受力角度出发，框架结构采用三角形加强筋与立式支撑板结合的构型，底部设置带安装孔的平直安装边，可通过螺栓直接固定在作业平台、设备基座或者车载安装位上，安装边的孔位间距经过受力校核，匹配常规M10-M12规格的紧固螺栓，能够在额定牵引载荷下避免安装位出现应力集中导致的变形。左右框架采用对称式设计思路，仅在转轴穿装孔、止动卡槽位置根据传动组件的装配需求做差异化结构处理，既减少了加工过程中的工装切换成本，也能保证两侧支撑的受力一致性，避免单侧偏载导致的转轴卡滞、齿轮啮合错位问题。

　　框架主体的支撑板采用等厚度板材构型，厚度根据额定牵引载荷下的抗弯截面模量计算确定，在转轴安装位置设置凸起的轴承座凸台，凸台高度匹配标准深沟球轴承的安装深度，既能够为轴承提供足够的支撑刚度，也能避免轴承外圈与支撑板平面直接接触造成的磨损。在支撑板的三角区域设置斜向加强筋，筋板从底部安装边一直延伸到上部转轴凸台位置，形成稳定的三角受力结构，能够有效抵消摇臂操作时产生的侧向弯矩，以及卷筒牵引时产生的径向拉力，避免支撑板在长期交变载荷下出现弯曲变形。

　　在装配边界设计上，左右框架之间通过三根横向的连接拉杆实现定位固定，拉杆两端设置螺纹段，穿过框架上对应的光孔后通过螺母锁紧，拉杆的位置避开了齿轮传动的运动包络、卷筒的转动空间以及摇臂的操作行程，不会对内部组件的运转造成干涉。框架上的各个转轴孔位同轴度公差控制在0.02mm以内，保证穿装后的转轴转动顺畅，不会出现别劲卡滞的问题；轴承安装孔的公差采用基孔制过渡配合，既能够保证轴承外圈的固定可靠性，也方便后期维护时的轴承拆卸更换。

　　从实际使用场景的适配性来看，该框架结构在设计时充分考虑了手动操作的受力特点，摇臂安装侧的框架外侧预留了足够的操作空间，摇臂转动时不会与框架本体、安装基面发生碰撞；止动棘爪的安装位直接集成在框架内侧，不需要额外加装棘爪固定支架，减少了整体的零件数量，也提升了止动结构的响应可靠性。框架的所有棱边都做了倒角处理，避免装配和操作过程中出现锐边划伤的问题，外露的安装端面都设置了沉头孔，紧固螺栓安装后不会突出框架表面，减少了外部磕碰造成的螺栓变形、锈蚀问题。

　　在载荷传递路径设计上，牵引作业时卷筒受到的钢丝绳拉力会通过转轴传递到两侧框架的轴承座位置，再通过加强筋分散到底部的整个安装边，最终传递到固定基座上，整个传力路径短且结构连续，没有出现应力突变的薄弱截面，经过受力仿真验证，在1.5倍额定载荷下，框架的最大应力出现在轴承座凸台根部，数值远低于常用结构钢的屈服强度，最大变形量出现在框架上部位置，变形量不会影响内部齿轮的正常啮合间隙，能够满足长期重载使用的强度要求。同时框架上预留了护罩安装的螺纹孔，后期可以根据使用需求加装金属护罩，覆盖内部的齿轮传动区域，避免作业过程中杂物卷入传动结构，也能防止操作人员误触转动部件造成安全事故。
