轨道交通走行部轨道轮组结构设计

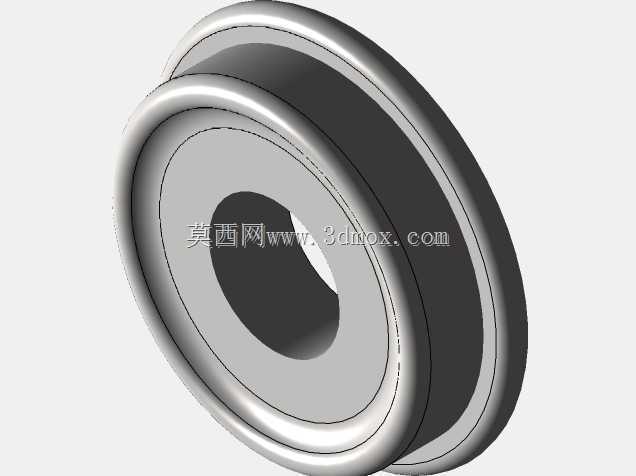

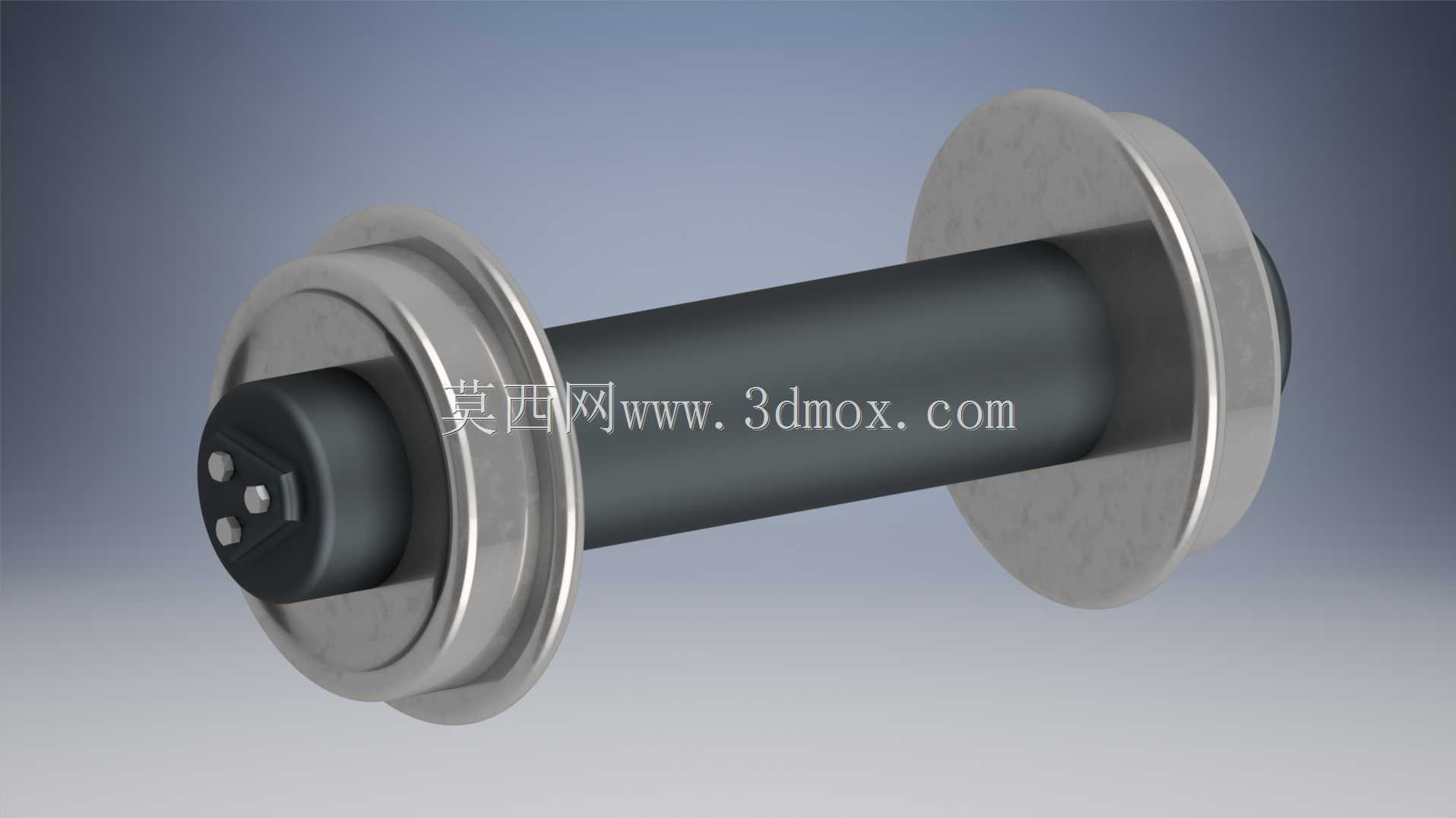

　　轨行类设备的走行轮组是直接承担载荷、传递走行动力、约束运行轨迹的核心部件，这套轮组结构采用双侧带轮缘的踏面设计，核心作用是在标准轨距的轨道上实现稳定走行，避免运行过程中出现脱轨风险。从结构组成来看，整套轮组包含左右两个带轮缘的车轮、中间连接的轮轴、端部的轴端固定结构三个核心部分，车轮踏面采用适配钢轨顶面的锥度设计，在直线运行时能够自动对中，曲线通过时可以借助踏面的锥度差实现内外轮的行程匹配，减少轮轨之间的滑动磨损。轮缘的高度和厚度尺寸按照轨行设备的运行限界要求设计，既能够在曲线段、道岔段提供足够的导向约束力，又不会因为轮缘过高导致道岔通过时发生卡滞，轮缘内侧的距离严格匹配轨距的安装公差要求，预留了常温下的热胀冷缩间隙，

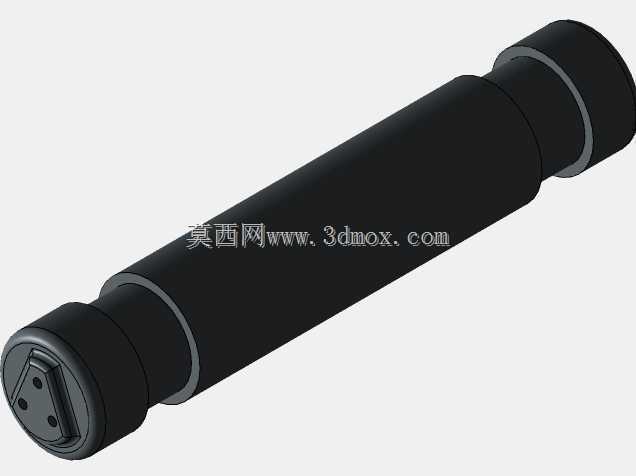

　　避免温度变化导致轮距变化引发行驶卡滞。中间的轮轴采用实心轴结构，和两侧车轮采用过盈配合的连接方式，配合面的粗糙度、过盈量经过计算校核，能够传递走行时的扭矩以及垂向、横向的冲击载荷，轴端的固定结构采用三螺栓的端盖压紧设计，既可以防止车轮在长期交变载荷下出现轴向窜动，也方便后期维护时的拆卸检修，端盖外侧的平面可以安装速度传感器、轴端接地装置等附属配件，不需要额外对轴端进行二次加工。在实际应用场景中，这类轮组不仅可以用于常规的轨道交通车辆走行部，也适配厂矿内部的轨道运输车、自动化轨道巡检小车、游乐场所的轨道类观光设备，不同应用场景下可以根据载荷等级调整车轮的材质：重载场景下车轮采用整体轧制钢材，踏面做淬火处理提升耐磨性能，

　　轻载自动化场景下可以采用铝合金或者工程材质降低整体自重。设计过程中首先要确定的是安装边界尺寸：轮缘内侧距需要匹配所用轨道的轨距，轮轴的轴径需要根据额定轴载荷计算抗弯、抗扭强度，踏面的轮廓需要匹配对应钢轨的顶面廓形，避免出现点接触导致局部应力过大加速磨损。轮组的转动阻力主要来自轮轴和车轮配合面的预紧力以及轴端的密封结构，设计时在车轮和轮轴的配合台阶处预留了润滑脂存储腔，长期运行时可以缓慢释放润滑脂减少配合面的微动磨损，不需要频繁拆解维护。轮组的横向尺寸需要严格符合设备的运行限界要求，轮缘外侧不能超出设备的整体宽度边界，避免在道岔、会车段发生碰撞。在曲线通过性能校核上，轮缘的圆角过渡、踏面的锥度需要匹配最小通过曲线半径，

　　当车辆通过小半径曲线时，外侧车轮的大直径踏面接触钢轨，内侧车轮的小直径踏面接触钢轨，自动补偿内外轨的长度差，减少轮轨之间的滑动摩擦，降低运行噪音和部件损耗。轴端的固定螺栓采用防松设计，适配长期振动的运行工况，避免螺栓松动导致轮组移位。整套轮组的结构没有冗余的复杂部件，所有受力路径直接从车轮传递到轮轴再到上部的承载结构，没有多余的传力环节，既降低了整体重量，也减少了故障发生的概率。对于三维建模从业者来说，搭建这类轮组模型时需要重点注意几个配合关系：车轮和轮轴的过盈配合公差、轮缘和钢轨的侧隙、踏面和钢轨顶面的接触轮廓，这些尺寸如果出现偏差，会直接导致后续仿真分析结果失真，甚至加工出来的部件无法正常装配使用。在进行装配干涉检查时，需要模拟轮组转动全周的状态，确认轮轴和车轮、端盖和车轮之间没有运动干涉，同时要预留轴承安装位置（如果是带轴承的转动结构），本套结构采用轴和车架直接配合的简易转动形式，适合低速轻载的轨行设备，如果是高速运行场景，需要在车轮和轮轴之间增加轴承组件，降低转动阻力。
