308提取器精密机械零件三维设计

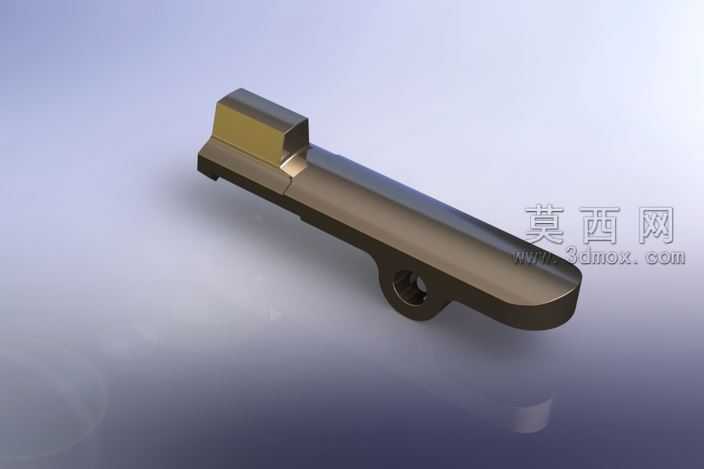

本作品为308提取器的三维设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，首先对提取器的整体功能需求进行拆解，明确其作为小型萃取配套构件的使用场景，依次完成主体长条形基座、端部卡位凸块、中部铰接孔位、尾部圆弧过渡结构的分步建模。建模过程中严格遵循机械加工的尺寸公差逻辑，对各部位的壁厚、转角圆角、孔位同轴度进行参数约束，确保模型可直接对接后续的2D工程图出图与机加工生产流程。材质渲染阶段，针对零件的金属加工属性，为主体结构赋予哑光枪灰色金属材质，还原钢材经喷砂氧化处理后的细腻质感，端部卡位凸块单独赋予黄铜色金属材质，模拟该部位经耐磨铜合金镶嵌或表面镀覆处理的视觉效果，铰接孔位处添加细微的倒角光影表现，还原机加工孔位的工艺细节，整体渲染采用柔和的侧上方打光方案，清晰呈现零件表面的曲面过渡、棱边倒角与结构层次，避免过度反光掩盖结构细节。结构设计上，主体长条形基座采用等壁厚设计兼顾结构强度与轻量化需求，端部凸块设置卡位斜面用于萃取动作中的定位卡合，中部铰接孔为贯穿式光孔设计，用于配套销轴实现构件的转动配合，尾部圆弧收边避免使用过程中的锐边磕碰，各部位的衔接处均设置工艺圆角，既消除加工应力集中问题，也提升零件的握持使用手感。设计思路围绕小笔配套萃取场景的实用需求出发，摒弃冗余装饰结构，所有造型特征均服务于功能实现：凸块高度经过参数校核确保卡合行程充足，铰接孔位置经过力矩计算确保转动操作省力，整体外形尺寸适配配套笔具的安装空间，模型同时包含完整的实体特征与可导出的2D绘图基准，可直接用于小批量生产的图纸输出，兼顾设计实用性与生产落地性。
