工业设备用精密长轴类撞针结构设计

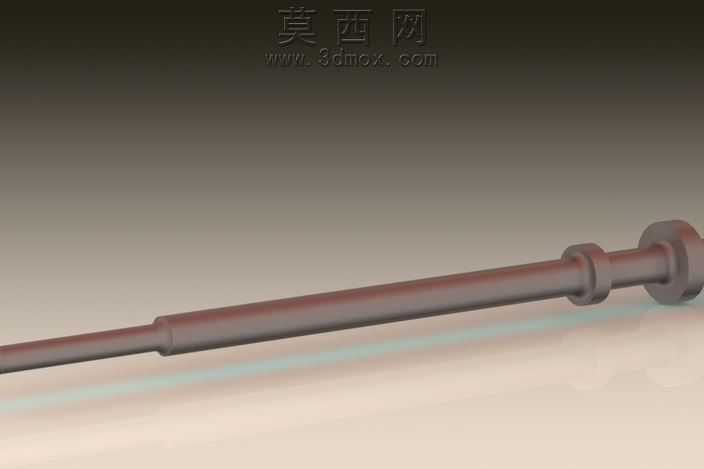

本次设计的撞针为工业及小型书写设备通用的精密轴类构件，建模阶段采用参数化设计逻辑，首先以中心轴线为基准建立全局坐标系，通过旋转凸台命令生成主体轴身的基础轮廓，严格控制各段轴径的尺寸公差，保证不同直径段的同轴度误差控制在0.01mm以内，满足高速往复运动的精度要求。建模过程中对轴身的两处限位凸台进行了细节优化，凸台边缘做了0.2mm的圆角过渡处理，避免应力集中导致的构件断裂问题，同时凸台的端面平面度经过校准，保证装配时与限位结构的贴合度。渲染阶段采用金属磨砂材质模拟实际加工后的合金钢表面质感，调整材质的粗糙度参数至0.3，反射率设置为0.6，配合三点布光方案，主光源从侧上方45度角投射，突出轴身的圆柱曲面轮廓，辅助光源补亮暗部细节，背景采用渐变中性灰调，避免背景元素干扰构件本身的结构展示。结构设计上充分考虑了撞针的实际使用场景，前端的细径段为工作接触端，做了微小的锥面过渡，保证接触时的受力均匀，后端的法兰盘结构用于连接驱动部件，法兰盘上预留的装配定位面经过平面度校验，保证动力传递的同轴度。设计思路围绕构件的耐用性与精度稳定性展开，在满足功能尺寸要求的前提下，尽可能优化各段的壁厚分布，在保证结构强度的同时降低构件整体重量，减少往复运动时的惯性冲击，延长整体使用寿命。建模完成后对整体结构进行了干涉检查，确认各段结构无冗余重叠，装配间隙符合行业通用标准，同时对构件的受力情况进行了模拟校验，验证在额定冲击力下各部位的形变均在允许范围内，能够满足长期高频使用的需求。
