五辐双色运动款汽车轮毂结构设计

　　汽车轮毂作为整车行走系统的核心承载部件，直接关联行驶过程中的载荷传递、转向响应与制动效能，在乘用车改装、整车配套、售后替换场景中都有明确的性能与外观要求。这款轮毂采用五辐式对称结构设计，首先从力学承载角度出发，五根等角度分布的轮辐在轮心安装座与外圈轮辋之间形成均匀的载荷传递路径，车辆静止时的垂直载荷、行驶过程中的侧向冲击力、制动时的扭转力矩都能通过轮辐均匀分散到整个轮辋结构，避免局部应力集中导致的结构变形或开裂。轮心位置设置五个螺栓安装孔，孔位周边做了环形凸台加厚处理，安装孔的节圆尺寸匹配主流紧凑型乘用车的轮毂安装规格，安装面的平面度公差控制在0.1mm以内，保证轮毂与车轴法兰面贴合紧密，高速行驶时不会出现偏摆抖动问题。

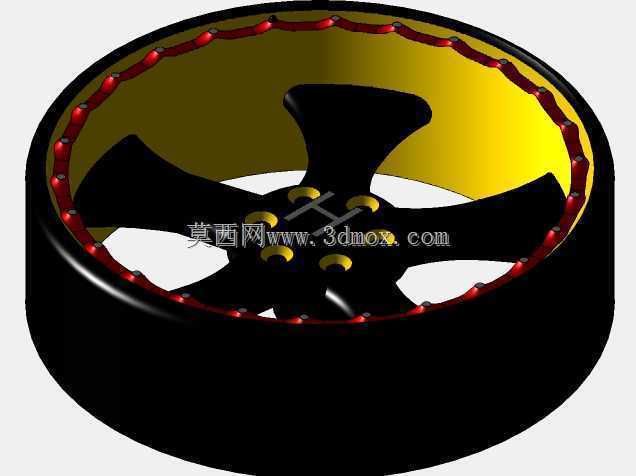

　　轮辋边缘采用红黑撞色分层设计，外圈的红色装饰环与黑色主体轮辐形成视觉区分，装饰环与轮辋主体采用嵌入式配合结构，边缘均匀分布的固定点位能保证装饰件在高速旋转时不会出现松脱，同时轮辋的唇边尺寸符合常规真空轮胎的安装标准，支持对应尺寸的民用轿车真空胎直接装配，不需要额外修改轮辋密封面结构。设计过程中优先考虑了轮辐的镂空减重效果，五根轮辐之间的大尺寸镂空区域能为制动系统留出足够的散热空间，车辆连续制动时产生的热量可以通过镂空区域快速流通散出，避免制动盘过热导致的制动效能衰减，同时镂空结构也有效降低了轮毂自身的非簧载质量，对于提升悬架响应速度、改善行驶平顺性有实际帮助。轮辋的径向跳动与端面跳动公差参考乘用车轮毂行业通用标准设定，

　　建模过程中对安装孔位、轮辋密封槽、轮辐过渡圆角都做了参数化处理，后续调整偏距、孔位节圆、轮辋宽度参数时可以直接通过修改特征参数快速适配不同车型的安装需求。轮辐与轮辋的连接位置做了大圆弧过渡处理，避免直角连接带来的应力集中问题，在承受路面冲击载荷时，过渡圆弧可以将应力均匀分散到相邻结构上，提升轮毂的抗冲击能力。螺栓安装孔内部预留了轮毂螺栓头的沉台空间，装配后螺栓头不会突出轮毂安装面，保证轮毂装饰盖可以正常扣合，同时沉台的深度尺寸匹配标准轮毂螺栓的头部高度，不会出现螺栓过长顶坏装饰盖或者螺栓过短啮合长度不足的问题。轮辋上的气门嘴安装位设置在两根轮辐之间的位置，避开轮辐结构遮挡，安装气门嘴时不需要额外调整轮毂角度，后续充气、

　　检测胎压操作都有足够的操作空间。这款轮毂的结构设计兼顾了外观改装的视觉需求与实际行驶的性能要求，既可以作为乘用车改装市场的外观升级配件使用，也可以通过调整尺寸参数适配不同级别车型的原厂配套需求，建模时的所有装配边界尺寸都参考量产轮毂的通用规范设定，后续开模生产时不需要对核心安装结构做大幅调整，能有效缩短从设计到量产的转化周期。
