车用圆形燃油液位显示表结构设计

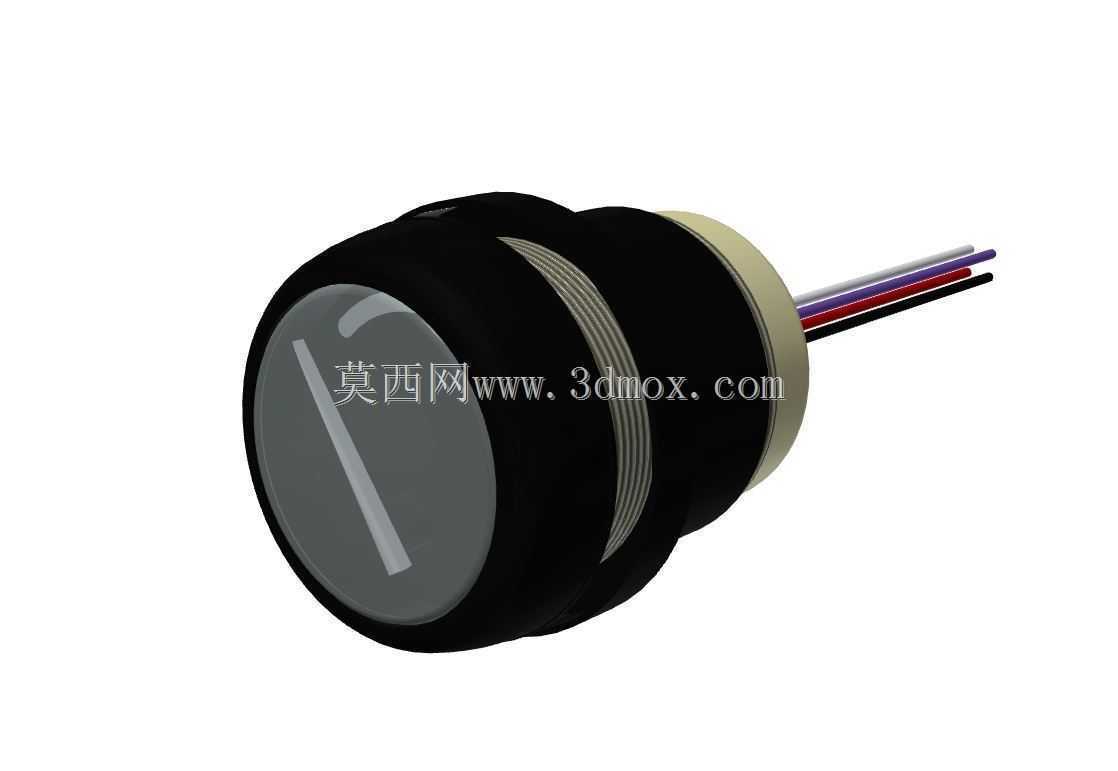

　　这款圆形嵌入式燃油液位显示表，主要适配各类乘用车辆、工程作业车辆、小型船舶的燃油箱液位监测场景，在实际车载电气系统中承担燃油存量可视化反馈的核心作用，驾驶员可通过表盘指针的偏转角度，直观判断油箱内剩余燃油的大致容量，提前规划补能行程，避免车辆因燃油耗尽中途抛锚。从结构设计逻辑来看，整体采用圆柱式嵌入安装形态，主体外壳选用耐油、耐车载环境温变的工程塑料材质，前端表盘区域做了深色遮光处理，可避免日间强光照射下产生反光干扰读数，指针采用高对比度浅色设计，即使在弱光环境下也能快速识别指针位置。后端引出的多芯线缆分别对应电源供给、信号输入、接地回路，适配12-24V宽电压车载供电体系，可直接匹配0-180Ohm量程的燃油液位传感器输出信号，

　　无需额外加装信号转换模块，降低整车电气布线的复杂度。安装边界层面，表体中部设置有外螺纹结构与配套锁紧螺母，可适配不同厚度的仪表台安装面板，安装时仅需在仪表台对应位置开出匹配直径的圆形安装孔，将表体从正面嵌入后，从背面旋紧锁紧螺母即可完成固定，无需额外设计复杂的安装支架，能适配多数车型仪表台的预留安装位，替换通用性较强。设计过程中充分考虑车载工况的振动特性，表体内部的指针传动结构做了防松阻尼处理，车辆行驶在颠簸路面时，指针不会因车身振动出现大幅跳摆，保证读数的稳定性；前端表蒙与外壳的衔接处做了密封处理，可阻挡日常擦拭的水渍、车内浮尘进入表体内部，延长仪表的使用寿命。信号匹配层面，

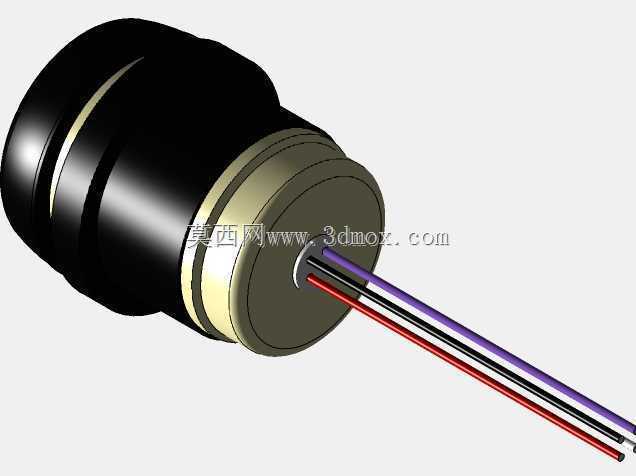

　　该表的信号采样逻辑完全对应浮子式燃油液位传感器的电阻变化特性，当油箱内燃油液位下降时，浮子随液位下落带动传感器可变电阻阻值变化，表内采样电路识别电阻变化后驱动指针偏转，对应显示剩余油量，整个信号传递链路无复杂算法处理，响应直接可靠，故障排查难度低，适配后市场车辆仪表改装、存量车型仪表替换的实际需求。从三维建模的细节处理来看，外壳的防滑纹理、螺纹的牙距参数、线缆的出线长度、表盘的刻度标识位置都按照实际实物的装配尺寸做了还原，可直接用于车载仪表布局的干涉检查、安装模拟，也可作为整车电气系统教学演示的配套模型，帮助设计人员理解车载燃油监测系统的组成结构与安装逻辑。在实际选型应用中，这款仪表无需额外配套专用控制单元，可直接接入现有车载电气网络，对于改装车型、特种作业车辆的燃油监测系统搭建来说，能减少额外的部件采购成本与布线工作量，圆形的外观形态也能和多数传统车型的仪表设计风格匹配，不会出现视觉上的突兀感。
