汽车制动踏板总成结构设计

项目分类:汽车类 发布时间:2024-09-25 ID:776272
  • 汽车制动踏板总成结构设计
  • 汽车制动踏板总成结构设计
  • 汽车制动踏板总成结构设计

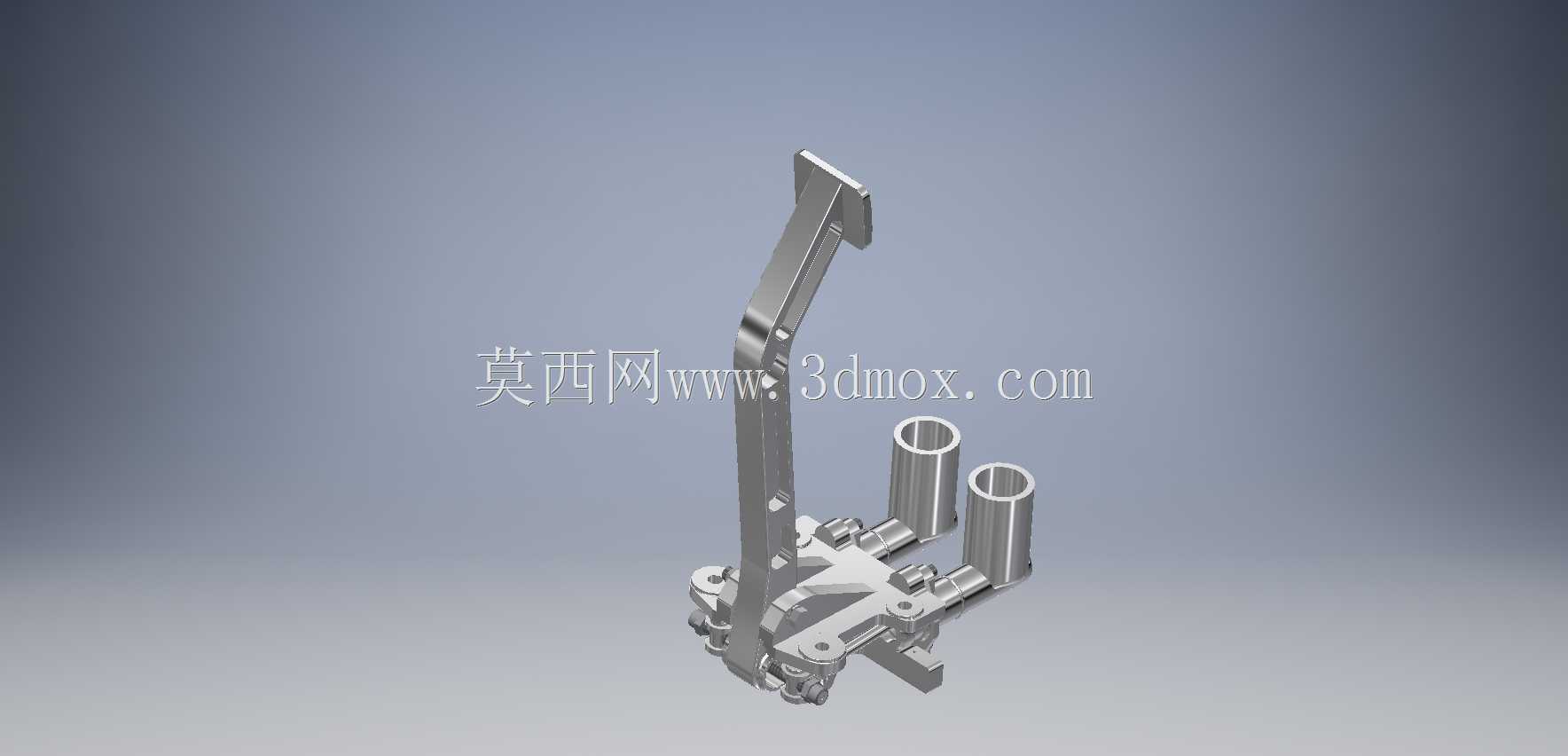

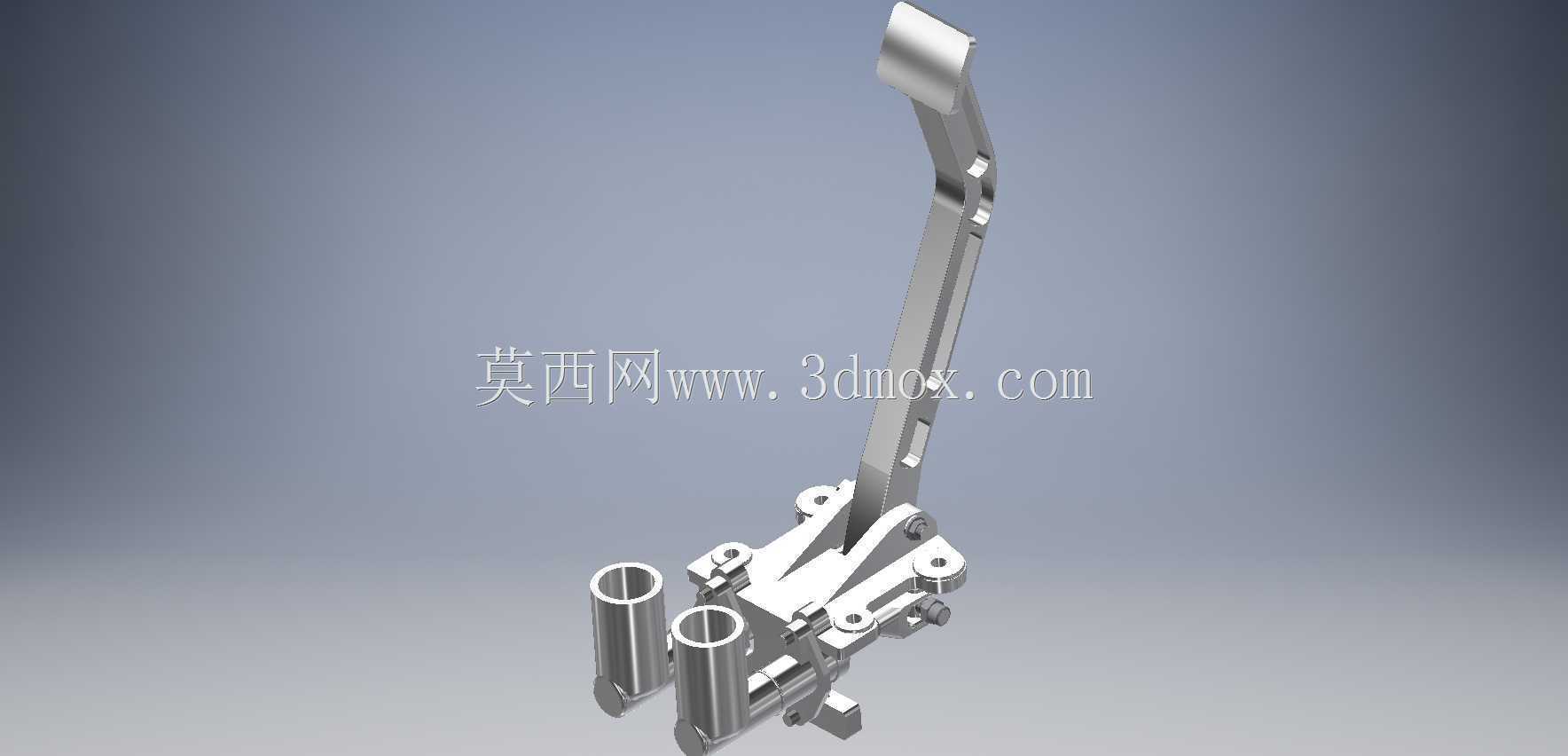

  在乘用车与商用车的底盘操纵系统开发中,制动踏板作为驾驶员直接交互的核心操纵部件,其结构合理性直接决定制动操作的脚感反馈、行程线性度与紧急工况下的响应可靠性,是整车制动系统人机交互设计的关键载体。这套制动踏板总成采用悬臂式杠杆结构布局,踏板臂采用高强度冲压钢板折弯成型,截面通过变厚度设计实现刚度与轻量化的平衡,臂身沿受力方向设置纵向加强筋,可承受常规制动时1200N以上的踏板力输入,紧急制动工况下极限承载能力可达2500N而不发生塑性变形,完全满足整车制动法规对操纵部件强度的强制要求。踏板面采用带防滑纹理的金属嵌件结构,表面设置多道横向防滑凸棱,踩踏接触区域的弧度完全贴合普通驾驶员脚掌自然弯曲形态,操作时脚掌不易滑脱,

  即使鞋底沾附泥水、油污的工况下仍能保持足够的接触摩擦力。踏板臂与安装基座之间采用自润滑衬套铰接,衬套选用聚四氟乙烯复合材质,无需定期加注润滑脂即可保证铰接部位转动顺畅,长期使用后铰接间隙可控制在0.2mm以内,避免踏板出现松旷、虚位过大的问题。总成的安装基座设置两个同轴的圆柱安装套筒,套筒内径与整车前围板安装销轴的配合公差控制在H7/h6区间,安装时可直接与车身前围的安装支架对位插接,配合端面的定位销可限制总成绕安装轴的转动自由度,整个安装过程无需额外配做安装孔,适配同平台多款车型的安装边界。踏板臂的行程限位采用集成式硬限位结构,在基座上对应踏板全行程终点位置设置聚氨酯缓冲块,当踏板踩至最大行程时,臂身的限位凸台与缓冲块接触,

  可吸收踏板触底时的冲击载荷,避免金属部件直接碰撞产生异响与结构变形。回位机构采用双扭簧对称布置方案,扭簧的预紧扭矩经过精准匹配,可保证踏板在解除制动后快速回位至初始位置,回位过程无卡滞,自由行程控制在8-12mm区间,既不会因自由行程过大导致制动响应滞后,也不会因自由行程过小出现制动拖滞的问题。总成还预留了制动灯开关的安装接口,接口位置与踏板臂上的触发凸台对应,当踏板产生2mm以上的位移时即可触发制动灯开关点亮,信号响应延迟控制在0.1s以内,满足后车制动信号提示的法规要求。从设计逻辑来看,这套踏板总成的杠杆比经过多轮人机工程校核,最终设定在3.2:1的区间,可将驾驶员施加的踏板力按照固定比例放大后传递至制动主缸,

  匹配真空助力器的输出特性后,常规制动时踏板力维持在150-250N区间即可产生足够的制动减速度,长时间驾驶操作不易产生脚部疲劳。踏板的初始安装角度设置为与水平面成42度夹角,完全符合95百分位人体模型的腿部操作姿态,脚踝转动角度在全制动行程内不超过25度,操作时腿部肌肉处于自然放松状态。整个总成的所有运动部件在全行程摆动过程中,与周边的离合踏板、加速踏板、前围内饰板、线束管路的最小间隙保持在15mm以上,不会出现运动干涉问题,安装后无需额外调整周边部件的位置。铰接部位的防尘设计采用唇边式橡胶防尘套,可阻挡路面灰尘、泥水进入铰接衬套内部,延长衬套的使用寿命,在整车全生命周期内无需更换铰接部件即可保持操作平顺性。
