工业级机械式游标卡尺结构设计

　　在机械加工现场的工序间检验环节，游标卡尺是一线操作工人和检验人员使用频率最高的接触式测量器具，从毛坯件的余量核查到精加工件的尺寸确认，从工装夹具的装夹定位校准到设备维修时的配合间隙检测，都能看到这类量具的身影。不同于依赖电池供电的数显量具，机械式游标卡尺无需考虑供电稳定性，在车间多油污、多切削液、存在轻微振动的复杂工况下，依然能保持稳定的测量性能，不会因为电磁干扰、低温环境出现读数跳变的问题，适合在各类生产现场长期使用。

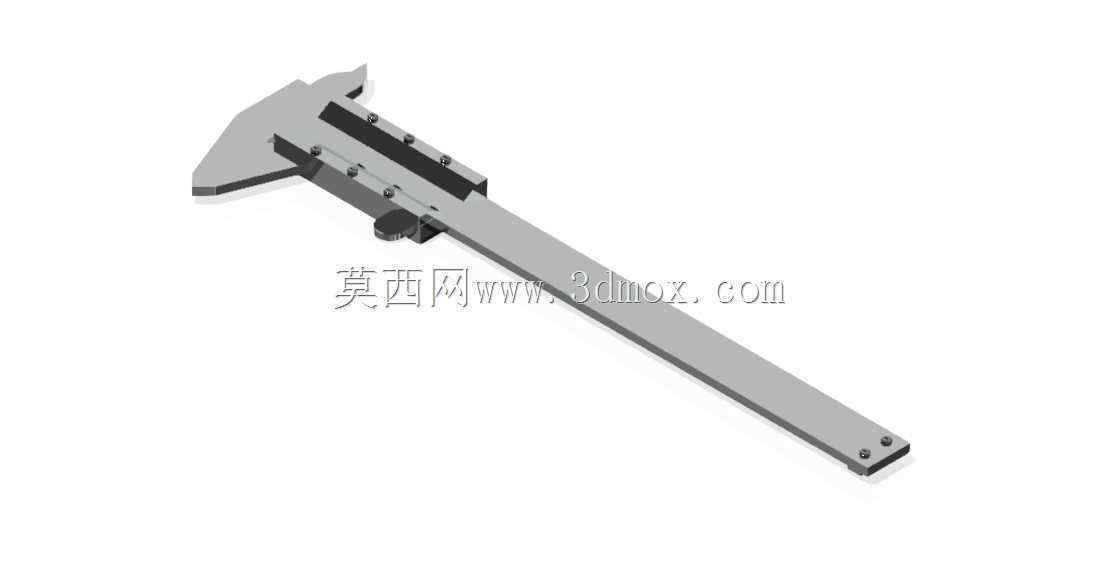

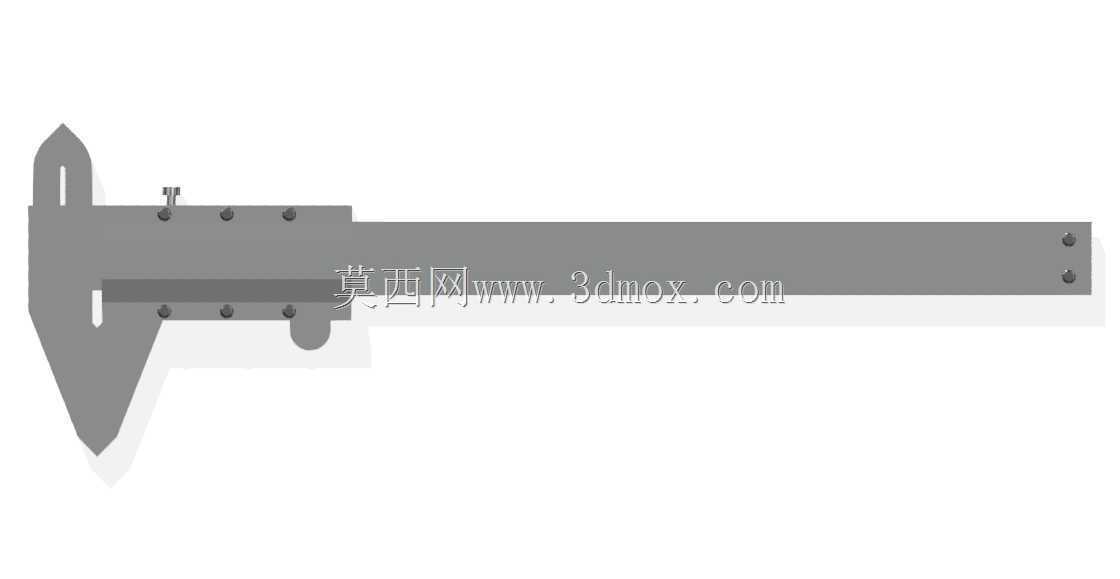

　　这款游标卡尺的整体结构采用经典的主尺加游标尺滑动副设计，主尺尺身采用平直的长条形截面，保证尺身整体刚度的同时控制整体重量，长时间手持测量不会产生明显的疲劳感。尺身表面的刻度线采用蚀刻工艺加工，刻度边缘清晰无毛刺，配合游标尺上的对齐刻度，能够实现0.02毫米级的读数精度，满足常规机械加工IT7-IT10级精度零件的尺寸检测需求。尺身末端设置有深度测量杆，和尺身保持严格的平行度公差，除了常规的内外径测量，还可以完成台阶高度、盲孔深度的测量，不需要额外更换测头就能覆盖多数常规尺寸检测场景，减少现场量具的携带数量。

　　滑动游标尺和主尺的配合面经过精密研磨，配合间隙控制在合理范围内，滑动过程中没有明显的卡顿或者松旷问题，保证测量时量爪的位置稳定性。游标尺上设置有锁紧螺钉，测量完成后可以拧紧螺钉固定游标尺位置，避免挪动卡尺时尺身滑动导致读数偏差，方便在难以直接读数的狭窄空间完成测量后，取出卡尺读取数值。上下两组量爪分别对应不同测量需求，上方的内测量爪用于测量孔径、槽宽等内尺寸，量爪的测量面做了圆弧过渡处理，测量内孔时能够自动贴合孔壁，减少人为找正带来的测量误差；下方的外测量爪用于测量轴径、外形尺寸等外尺寸，测量面平面度经过严格校准，两测量面闭合时没有可见的光隙，保证零位准确性。

　　从设计层面来看，这款卡尺的结构充分考虑了现场使用的耐用性需求，所有棱边都做了倒角处理，避免使用过程中划伤操作人员手部，同时减少磕碰对测量棱边的损伤。量爪部分的厚度经过优化，既保证测量时的刚度不会因为受力产生形变影响精度，又能伸入较窄的槽内完成测量，适配多数常见零件的结构尺寸。尺身的长度规格覆盖0到150毫米的常用测量范围，能够满足绝大多数小型机械零件、电子元器件、五金冲压件的尺寸检测需求，整体外形尺寸紧凑，可以直接放入工具兜或者专用量具盒内携带，不会占用过多的工具存储空间。

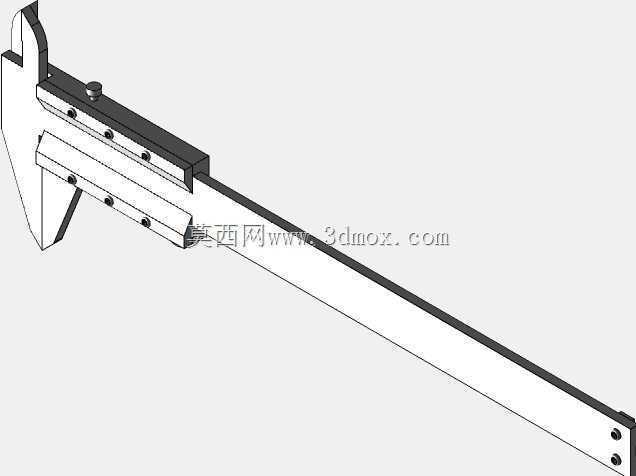

　　在实际建模过程中，需要重点保证几个关键配合面的形位公差：首先是主尺和游标尺配合导轨的平行度，这直接决定了滑动过程的顺畅度和量爪的垂直度，如果平行度超差，滑动时会出现卡滞，测量时量爪歪斜会带来明显的系统误差。其次是两个外测量面的平面度和平行度，以及内测量爪圆弧面的同轴度，这些要素直接影响测量结果的准确性，建模时需要严格按照量具的精度要求设置公差带。另外深度测量杆和尺身端面的垂直度也需要重点控制，测量深度时如果测量杆歪斜，会导致测量值比实际值偏大，影响深度尺寸的检测准确性。

　　在装配结构设计上，游标尺上的微动装置也是提升测量手感的关键结构，通过微调滚轮可以小幅度调整游标尺的位置，在测量时让量爪缓慢贴合被测零件表面，避免用力过大导致量爪弹性变形带来测量误差，同时也能减少量爪测量面的磨损，延长量具的使用寿命。锁紧螺钉的位置设置在游标尺的侧面，操作时不需要大幅度调整手部姿势就可以完成锁紧操作，符合单手操作的使用习惯，提升现场测量的效率。

　　这类机械式游标卡尺的结构可靠性高，维护成本低，只需要定期清洁配合面的油污和铁屑，涂抹少量防锈油就可以长期保持精度，不需要像数显卡尺那样定期更换电池、校准电路，对于生产现场的日常使用来说，是性价比极高的通用测量器具，也是机械加工、模具制造、设备维修等领域必备的基础量具之一。
