链锯原木定长磁性标记辅具结构

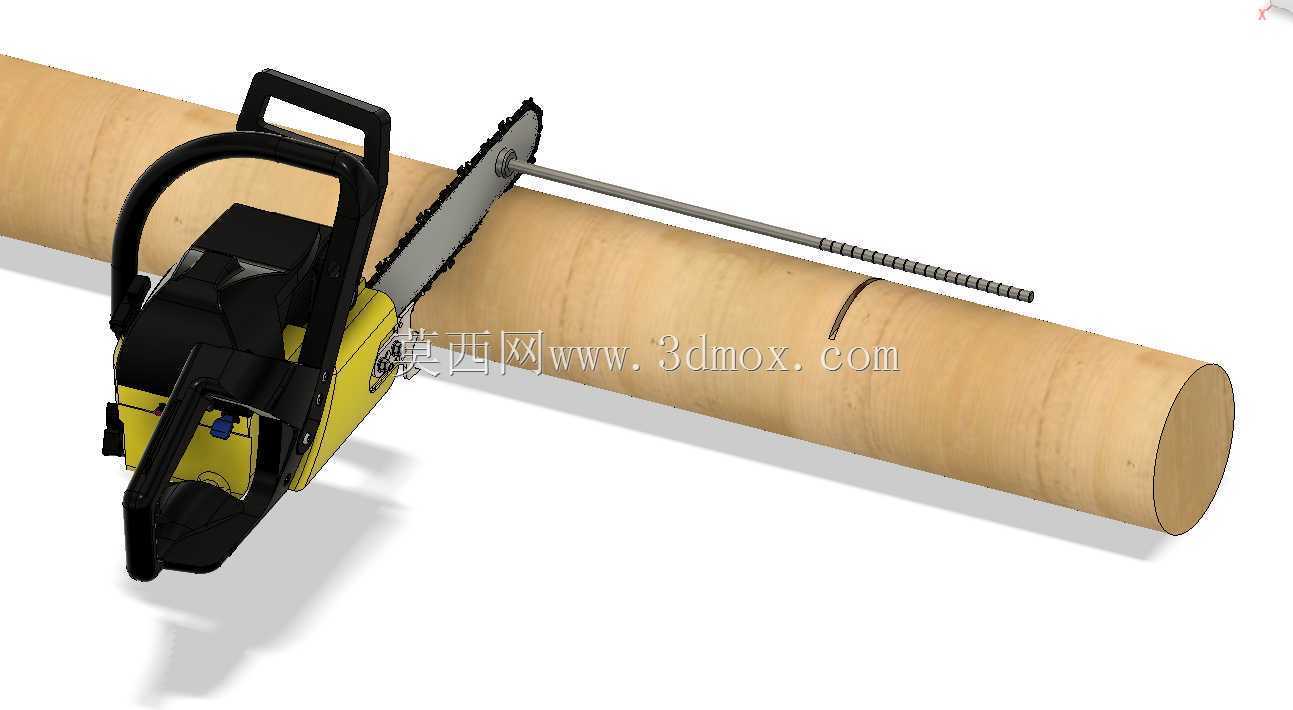

　　在林区伐后造材、庭院薪柴整理以及小型木工作业中，原木切段长度往往依赖人工目测或卷尺反复测量，作业节奏容易被打断。该磁性测量辅具围绕手持链锯的实际切割工况展开，把定长标尺与链锯本体结合，使操作者在锯切前能够快速确认切段位置，减少逐段拉尺、划线和对位的辅助时间。模型中可见链锯导板、锯链、机身、前后握持结构以及一根沿原木轴向布置的细长测量杆。测量杆一端通过磁性件吸附在链锯靠近导板的位置，另一端沿原木表面延伸，杆身带有等距刻度或定位段，能够以锯切面为基准向外给出目标长度。切割时，锯链进入原木，磁性附件不需要参与受力；完成对位后可将测量杆移开，避免其靠近锯链、木屑飞溅区和振动剧烈区域。这种设计的关键不在于增加链锯本身的切削能力，而在于把测量基准、切割基准和工件表面三者放到同一条作业线上。传统卷尺测量需要两人配合或反复弯腰固定尺头，原木端面不规则、树皮松动、表面带泥时，尺带还容易滑移。磁性辅具则利用链锯金属壳体或导板附近可吸附区域建立临时基准，测量杆贴靠原木外圆，操作者只需观察刻度与预定切段位置的关系，即可判断下一刀的位置。对于直径较大、长度较长的薪材，定长一致性直接影响后续堆放、劈裂和炉具装填。过短会造成木料浪费，过长则可能无法放入壁炉或柴火灶。该辅具在结构上采用细长杆形式，兼顾伸出长度与收纳便利性。杆体需要具备一定抗弯刚度，避免贴靠弯曲原木时产生明显挠度；端部磁性连接则应允许快速拆卸和角度微调，以适应不同链锯型号、导板长度和机身曲面。

　　建模时需重点处理磁座与链锯壳体之间的贴合边界，磁座不能干涉启动手柄、机油盖、链轮罩、张紧机构和前护手。测量杆从锯切基准点向外延伸时，应避开锯链运行平面，并保持在操作者视线容易读取的位置。若杆体过于贴近导板，切削振动可能导致刻度抖动；若离原木过高，又会使读数与实际表面位置产生视差。因此，杆体高度宜贴近原木上母线，同时保留足够安全间隙。原木在辊道或地面上通常呈圆柱状态，表面存在锥度、节疤和弯曲。测量杆沿轴向放置时，可以依靠自重或手部轻压贴附，刻度方向应面向操作者。对于带磁性的固定端，其吸附力要满足随手安装、快速取下的要求，而不是追求永久固定。过强的磁吸会在带木屑、带油污表面上降低拆卸便利性，也可能在锯切振动中使操作者难以迅速移开辅具；

　　过弱则会在对位过程中脱落。工程设计中可将磁座做成小块、可调位或带接触面的形式，使吸附位置避开高温区和运动件。链锯作业环境包含木屑、树脂、粉尘和潮湿条件，测量杆表面刻度应耐磨、易清洁，杆材可选用轻质金属或硬质型材，以控制整机附加重量。辅具重量过大时，会改变链锯前端平衡，增加手腕负担；重量过轻又可能刚性不足。细长杆的截面形状、端部支撑和磁座连接方式都需要在三维装配中校核。模型表达时，链锯机身保留了动力壳体、后把手、前握把、导板和锯链等主要外形，测量杆以独立附件形式呈现，便于展示其安装关系和工作位置。原木作为被加工对象，提供了真实的圆柱参照面，使长度基准、切割位置和杆体贴靠状态更加直观。从使用流程看，操作者先将链锯置于原木拟切割位置，

　　再把磁性测量杆吸装到机身基准侧，使杆身顺着原木轴线伸展；根据目标薪柴长度读取对应刻度，确认下一段切口位置后，移走测量杆并进行锯切。每完成一段，链锯移动到新的位置，辅具再次提供长度参照。该方式特别适合重复性切段作业，能够在不改造链锯主体结构的前提下提升尺寸一致性。结构边界方面，测量杆的有效伸出长度应覆盖常见柴火段长，收纳时不能超出链锯正常搬运轮廓太多；磁座外形应圆滑，避免挂碰树枝和护具；杆体与导板之间需保留安全距离，防止误触锯链。对于不同导板长度的链锯，磁性连接点最好选在机身稳定平面上，而不是压在可拆卸链轮罩的薄弱位置。三维建模中还要关注锯链、导板与原木的相交关系，确保切割基准表达清楚；测量杆刻度可按等距间隔简化，但其起点必须与锯切平面或导板切削线建立明确对应。若基准起点偏移，所有长度读数都会产生系统误差。整体来看，这套辅具把测量工具从独立手持状态转变为链锯作业中的临时定位部件，适合薪柴制备、林场粗加工、户外伐木整理等场景。它的结构简单，但对安装位置、安全间隙、杆体刚度和读数视差较为敏感。通过三维装配验证，可以在加工前确认磁座吸附面、测量杆走向、原木接触状态以及与链锯操控部件的空间关系，从而减少实物试装中的干涉和使用不便。
