查克下巴夹持组件结构三维设计

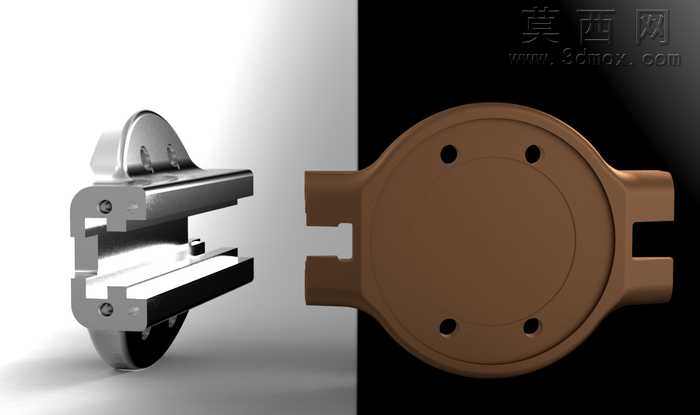

本作品为查克下巴夹持组件的三维结构设计，采用Pro/Engineer Wildfire5.0完成全参数化建模与渲染输出，完整还原了该夹持部件的装配关系与细节特征。建模过程中首先对夹持组件进行功能拆解，将整体拆分为活动夹体、固定基座、锁紧连接件、端盖四个核心子零件，针对每个零件的特征采用对应的建模逻辑：对于带有对称安装孔的圆形端盖，采用旋转凸台命令生成基体轮廓，再通过阵列命令完成四个均布安装孔的特征创建，保证孔位的位置度精度；对于活动夹体部分，采用拉伸切除与倒角命令结合的方式，加工出夹持卡槽与导向滑槽结构，同时对夹体的受力接触面做圆角过渡处理，避免应力集中问题；固定基座部分通过多步拉伸生成安装耳与定位凸台，匹配端盖的装配止口，保证两个部件装配后的同轴度要求。材质与渲染环节，针对金属材质的夹体与基座部分，采用抛光不锈钢材质参数，调整反射率与粗糙度数值，还原金属机加工后的哑光金属质感，对边缘的倒角位置做高光处理，凸显机加工零件的工艺细节；端盖部分采用棕色工程塑料材质，调整漫反射颜色与轻微的颗粒质感，模拟玻纤增强尼龙的材质表现，渲染时采用双光源布光方案，主光源从侧上方打亮零件的结构轮廓，辅光源补全暗部细节，在黑色背景衬托下清晰展现零件的分模线、装配缝隙等细节特征。结构设计上，该夹持组件采用侧向开合的装夹逻辑，活动夹体可沿基座的滑槽做直线往复运动，通过内置的锁紧件实现夹持状态的锁止，端盖通过四个安装孔与基座完成紧固，同时对内部的运动部件起到防护作用，夹体前端的弧形夹持面可适配圆形工件的装夹需求，两侧的卡槽结构可与外部驱动机构完成对接，整体结构紧凑，装夹行程合理，各零件之间无干涉问题，装配间隙控制在合理公差范围内，可直接用于夹具类产品的结构参考、教学演示或二次开发设计，完整展现了夹持类五金配件的典型结构设计思路与三维建模实现路径。
