汽车动力系统涡轮增压器总成结构设计

项目分类:通用机械零部件 发布时间:2024-09-25 ID:776343
  • 汽车动力系统涡轮增压器总成结构设计
  • 汽车动力系统涡轮增压器总成结构设计
  • 汽车动力系统涡轮增压器总成结构设计
  • 汽车动力系统涡轮增压器总成结构设计
  • 汽车动力系统涡轮增压器总成结构设计
  • 汽车动力系统涡轮增压器总成结构设计
  • 汽车动力系统涡轮增压器总成结构设计

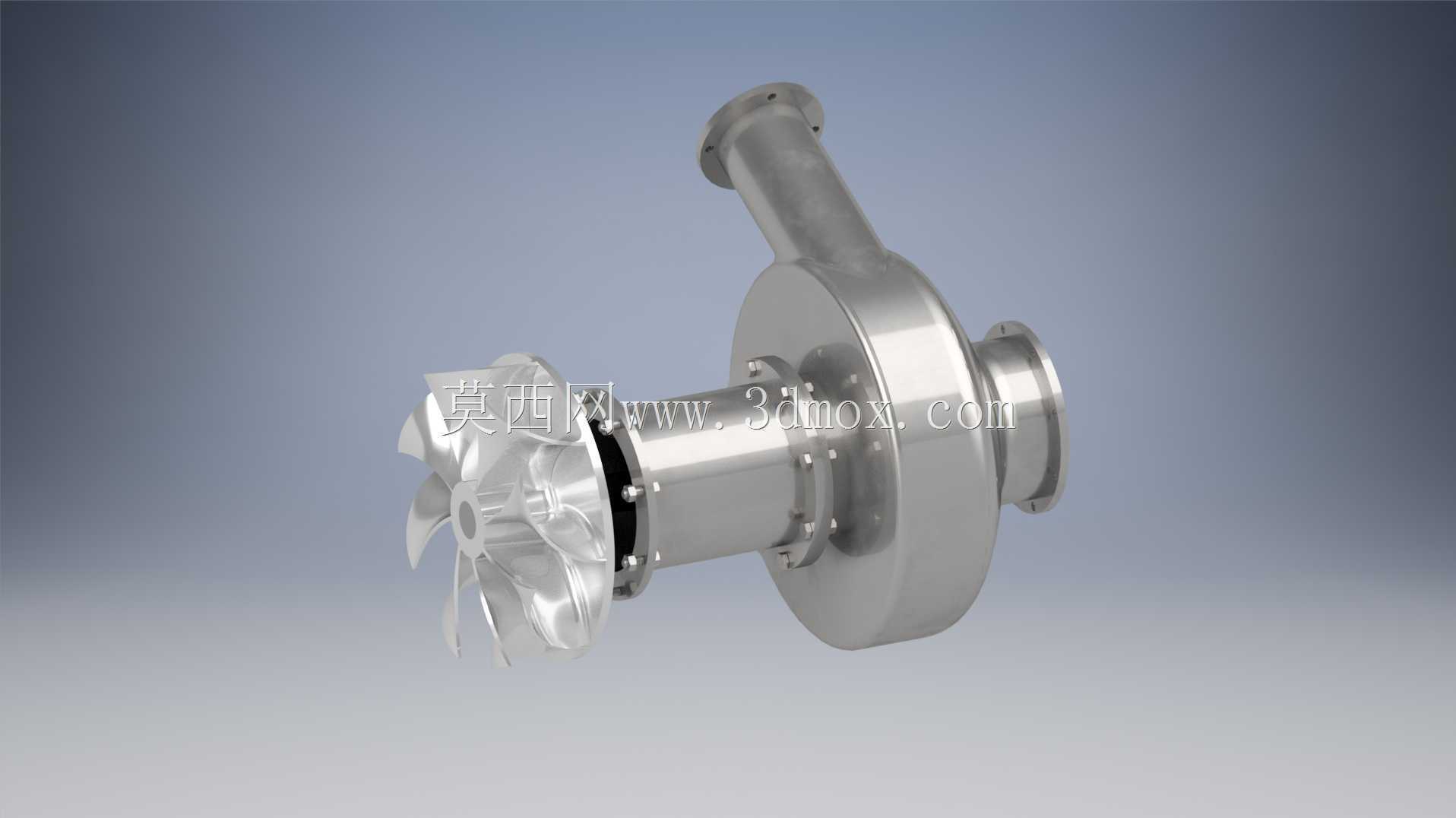

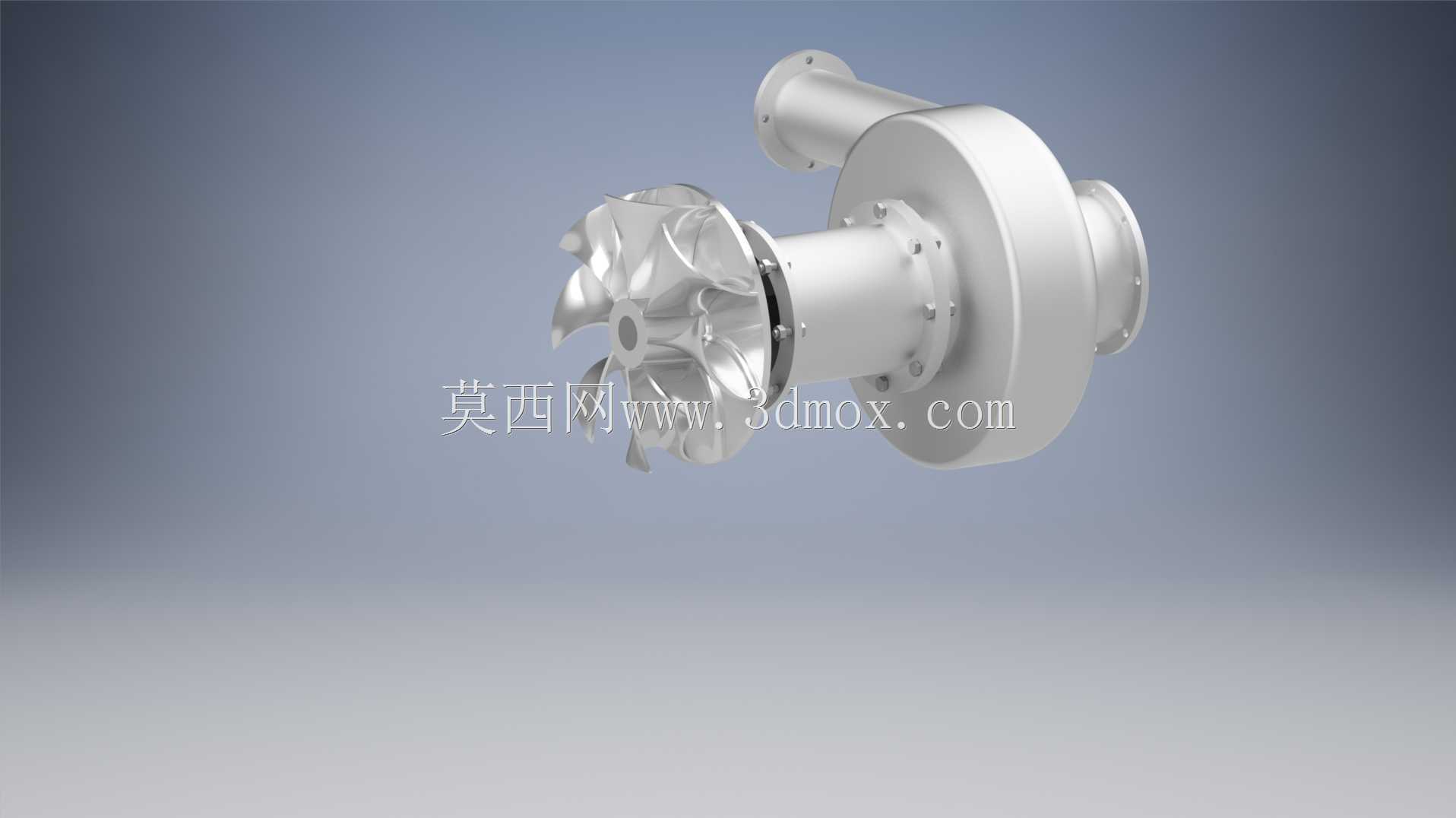

  在车用内燃机动力升级、工程机械动力单元优化的场景中,涡轮增压器是利用发动机排出废气的惯性冲力驱动涡轮端叶轮,同轴带动压气机叶轮压缩进入气缸的空气,提升进气密度从而增加发动机输出功率的核心部件,这套总成的结构设计直接决定了动力响应速度、增压效率与整机运行可靠性。从实际装车工况来看,该增压器需要适配排量1.8-2.5L的往复式内燃机,安装位置集中在发动机排气侧与进气歧管之间,周边需要预留隔热罩安装空间、润滑油路接口、冷却管路的走管间隙,整体安装边界需要避开排气歧管的高温辐射区,同时保证压气机出气口与中冷器管路的对接角度偏差不超过3度,避免管路长期受振动应力出现开裂。

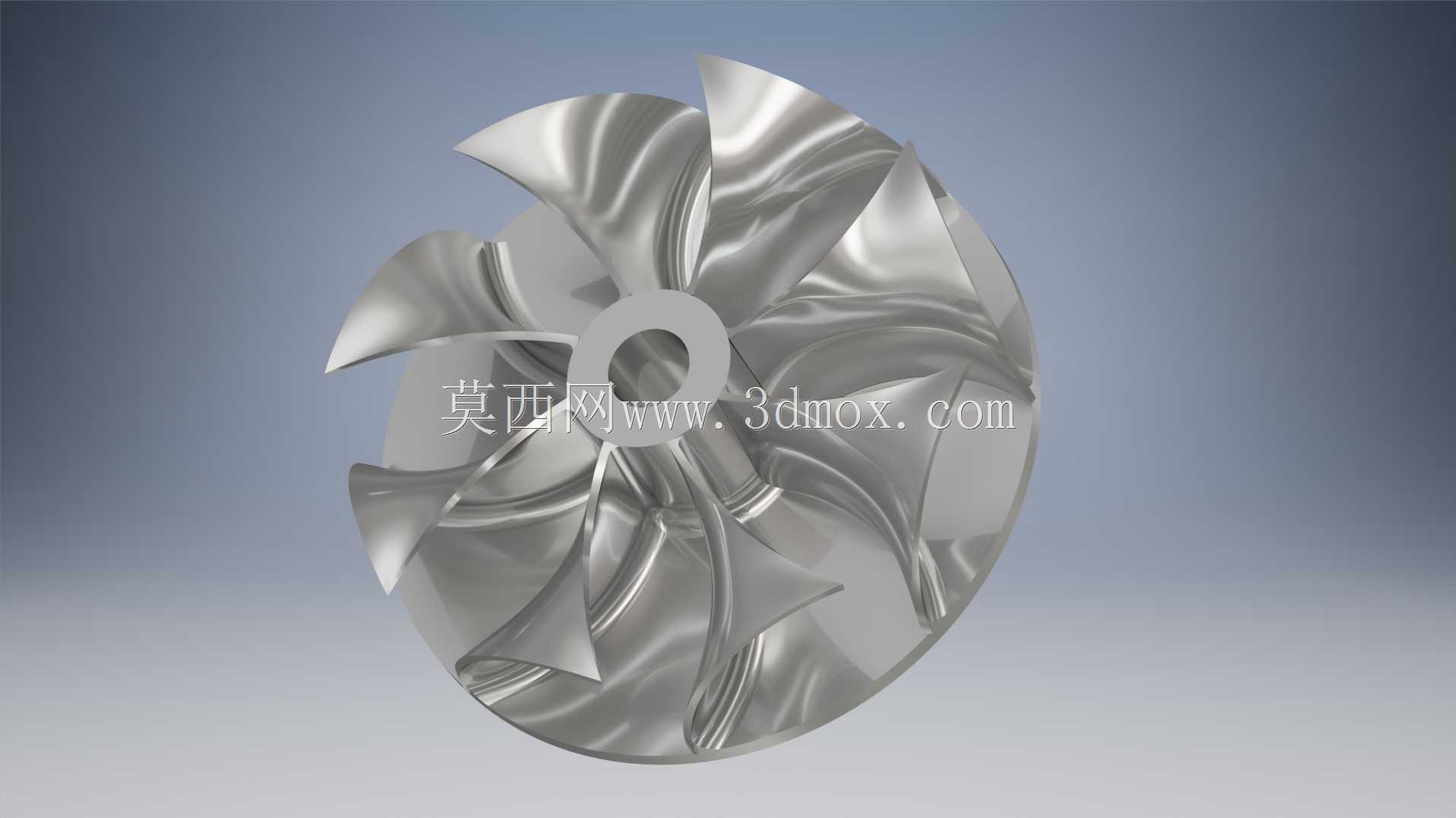

  设计过程中首先确定了两端叶轮的匹配参数,涡轮端采用耐高温铸钢材质的径流叶轮,叶片型线经过流场仿真优化,在废气流量0.05-0.2kg/s的区间内都能保持82%以上的能量转换效率,避免低转速区间出现增压迟滞;压气机端采用铣削加工的铝合金叶轮,叶片前缘做了小圆角处理,降低高转速下的空气流动阻力,最高适配15万转/分钟的工作转速,压比可以稳定维持在1.8-2.2区间,满足民用车辆动力提升的增压需求。中间的连接壳体采用不锈钢整体铸造,内部设置浮动轴承安装位,润滑油道从壳体上部接入,下部设置回油口,保证轴承在高转速运转时能得到持续的润滑与散热,壳体两端的密封环槽采用阶梯式设计,分别适配废气端与压气机端的密封环,防止润滑油窜入进气道或者废气进入润滑油腔。

  进气弯管的角度设计充分考虑了整车机舱的布置空间,法兰盘采用标准螺栓孔位,对接面设置密封槽安装金属缠绕垫片,保证增压状态下的管路密封性;涡轮端的排气法兰同样采用通用接口尺寸,可以直接对接多数同排量发动机的排气歧管,不需要额外做转接法兰设计。总成的外形轮廓最大直径为180mm,轴向总长度为320mm,安装支架的固定孔位预留了三个方向的调节余量,适配不同机型的安装点位置偏差,安装时需要保证增压器的回油口垂直向下,倾斜角度不超过15度,保证润滑油可以顺利回流到油底壳,避免出现积碳堵塞轴承的问题。

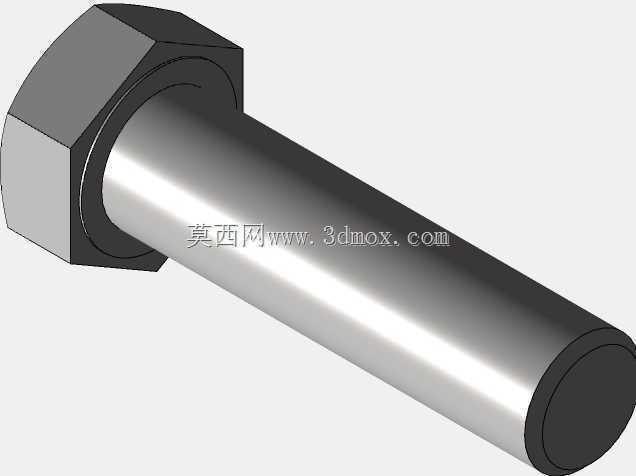

  从结构可靠性角度出发,叶轮与轴的连接采用过盈配合加锁紧螺母的结构,锁紧螺母的拧紧力矩经过严格计算,既保证高转速下叶轮不会出现轴向窜动,也不会因为力矩过大导致轴系出现弯曲变形;中间壳体的水套设计采用螺旋流道,冷却液从下部进入上部流出,能带走涡轮端传递过来的大部分热量,让轴承工作温度稳定维持在90-120摄氏度区间,延长轴承的使用寿命。在实际选型匹配时,需要根据发动机的额定功率、排气温度、目标增压值来调整叶轮的尺寸与壳体的流道截面,这套结构的参数预留了一定的调整空间,可以通过更换不同叶型的叶轮适配不同的动力调校需求,不需要重新开模制作中间壳体,能有效降低衍生型号的开发成本。日常运维中,这套结构的拆解维护也比较便捷,拆开两端的压气机壳与涡轮壳就可以检查叶轮的磨损情况,更换密封环与浮动轴承不需要完全拆解整个总成,能降低售后维护的工时成本。
