嵌入式气动安装盒集成1/4口径调节器结构

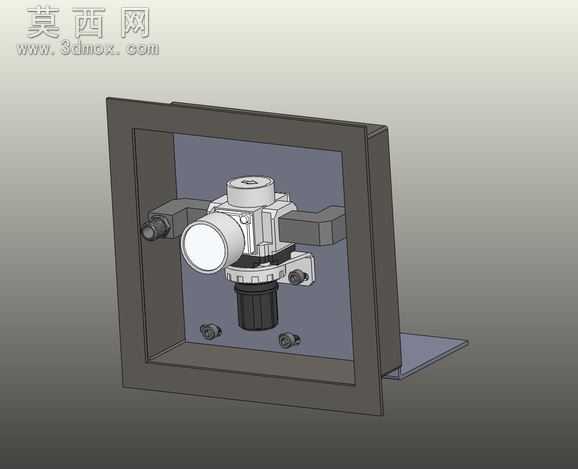

本作品采用SolidWorks 2011版本完成全参数化三维建模，整体围绕嵌入式气动安装场景展开设计，核心是将1/4口径不扩散式气动调节器集成于标准暗装盒体内部，适配工业设备面板内嵌安装的使用需求。建模过程中首先完成安装盒主体的结构搭建，盒体采用钣金折弯工艺对应的建模逻辑，预留面板安装翻边与背部走线让位结构，盒体内部预先规划调节器的固定点位，对应设置两处安装支耳的定位特征，保证调节器装入后与盒体正面预留操作空间，避免调节旋钮与盒体面板发生干涉。核心调节器部分按照气动调压阀的真实结构比例完成建模，分别构建阀体主体、顶部压力表安装位、正面调节旋钮、侧方快插接口、底部排气结构，各部件间的装配关系完全匹配实物装配逻辑，接口处的密封槽、固定螺丝孔位均做了细节还原，保证模型可直接用于装配干涉校验与安装尺寸核对。材质渲染阶段针对不同部件做了区分设置，安装盒体赋予磨砂深灰金属材质模拟冷轧钢板喷塑的表面质感，调节器阀体主体做哑光银白铝合金材质处理，调节旋钮采用半透明白色工程塑料材质，固定螺丝、接口卡扣等小零件赋予发黑金属质感，渲染输出的效果图清晰呈现各部件的层次关系，直观展示装配完成后的整体状态。设计思路上优先考虑工业现场的嵌入式安装需求，盒体的外框尺寸适配常规设备面板开孔规格，调节器装入后正面操作面与盒体面板齐平，既可以保护调节器主体避免受外力磕碰，也能让设备面板保持整洁统一，侧方预留的管路接口空间足够接入标准1/4口径气动软管，底部预留的排气间隙可保证调节器工作时的泄压需求，整体模型结构完整，细节还原度高，可直接用于气动系统安装方案的演示、设备面板布局的校核以及相关气动教学场景的素材使用。
