方形板配套螺栓调节支撑平足脚座

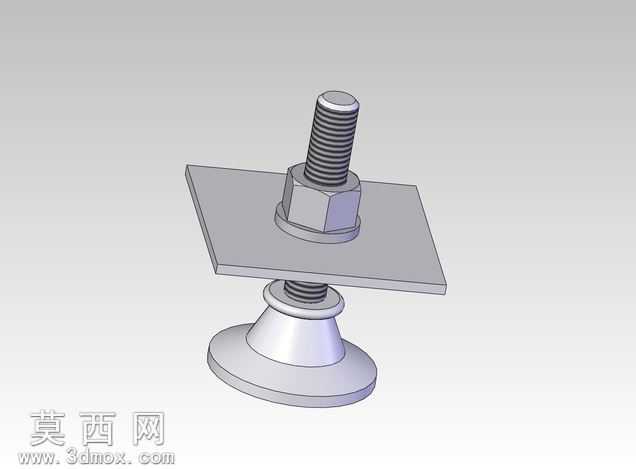

本作品为可调式支撑平足三维模型，建模过程采用参数化设计逻辑，先从底部支撑底座开始构建，底座采用上窄下宽的锥台衔接圆盘结构，圆盘底面为完全平整的接触面，保证放置时的贴合稳定性，锥台部分做了顺滑的曲面过渡，既避免应力集中也提升外观质感。中部为贯穿的螺栓调节结构，建模时严格按照标准螺纹参数绘制外螺纹牙型，通过螺旋线扫描生成真实的螺纹特征，而非简单贴图模拟，保证螺纹啮合结构的准确性，配套的六角螺母同样按照标准紧固件尺寸建模，螺母与方形安装板之间设置了环形垫片结构，增大接触面积分散锁紧压力。上方的方形安装板为平板结构，四个边角做了微小的圆角处理避免锐边，板件中心预留与螺栓匹配的通孔，可实现与上方设备机架的快速安装固定。材质渲染方面，整体采用金属材质表现，底座与安装板、螺母、螺栓分别赋予不同质感的金属材质，底座做了哑光金属质感处理模拟铸钢件的表面效果，螺栓与螺母赋予略带反光的镀锌金属质感，方形板采用拉丝不锈钢质感，通过不同材质的区分清晰展现各部件的结构层次。结构设计上，该平足通过螺栓与螺母的配合实现高度调节功能，旋转螺母即可调整方形安装板到底座支撑面的距离，从而实现上方设备的水平调平，可适配6x6方管类机架的安装需求，调节过程顺滑无卡顿，支撑承重时受力均匀，底座的大直径圆盘设计可有效降低对地压强，避免压损地面。设计思路围绕工业设备支撑调平的实际需求展开，兼顾结构实用性与建模精度，各部件之间的装配间隙预留合理，既保证活动部件的调节自由度，又避免间隙过大导致的支撑晃动，所有配合面均做了贴合度校验，确保装配关系符合实际生产装配逻辑，可直接用于设备机架的配套选型参考、装配模拟以及工程出图使用。
