车载空气调节器安装固定框架结构设计

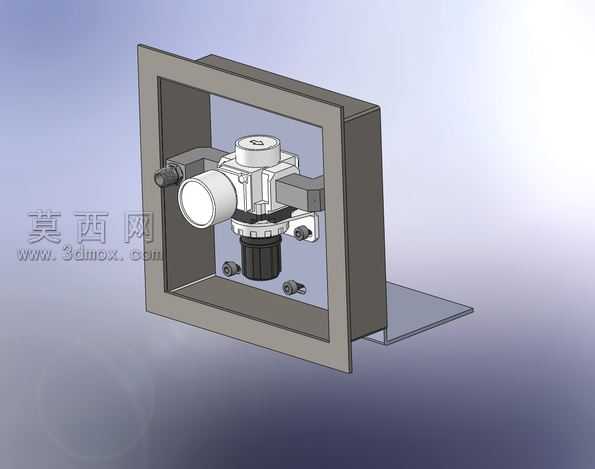

本作品为适配车载场景的空气调节器安装Cab框架三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械装配的公差配合逻辑，先完成框架基体的草图绘制，通过拉伸凸台命令生成方形框体的主体结构，框体壁厚根据车载安装的抗振需求设定为均匀厚度，边缘做倒圆角处理避免应力集中，同时预留出调节器主体的嵌入安装腔位。框架后侧延伸出L型安装支耳，支耳上开设标准安装孔位，用于将整个组件固定在车辆舱体的安装基面，孔位位置经过反复校核，匹配常规车载设备的安装孔距标准。嵌入框架内部的空气调节器主体建模时，拆分了调节旋钮、气路接口、阀体主体、固定卡扣多个独立零件，每个零件单独赋予对应材质：阀体主体采用哑光工程塑料材质，调节旋钮做防滑纹理的凹凸建模并赋予黑色橡胶质感材质，气路接口采用金属哑光铝材质，接口处的螺纹细节通过螺旋线扫描命令精准还原，保证和外接管路的装配示意真实可信。渲染阶段采用工作室渐变蓝白背景，添加柔和的环境光与定向补光，突出框架的金属钣金质感与调节器各部件的材质差异，装配体中添加了配套的固定螺丝零件，还原真实安装时的螺丝紧固结构，所有零件之间添加了正确的装配约束，确保不存在干涉问题。设计思路围绕出租车等营运车辆的加装需求展开，框架既能够对调节器主体形成外围防护，避免车辆行驶过程中颠簸磕碰损坏调节部件，又能通过标准化的安装结构实现快速装配固定，气路接口的朝向经过优化，预留出足够的管路接驳空间，调节旋钮的位置正对操作侧，方便驾乘人员在使用过程中快速调节气路参数，整体结构紧凑，没有冗余设计，在保证结构强度的前提下尽可能压缩整体体积，适配车载场景有限的安装空间。
