铰接式双耳环液压油缸结构设计

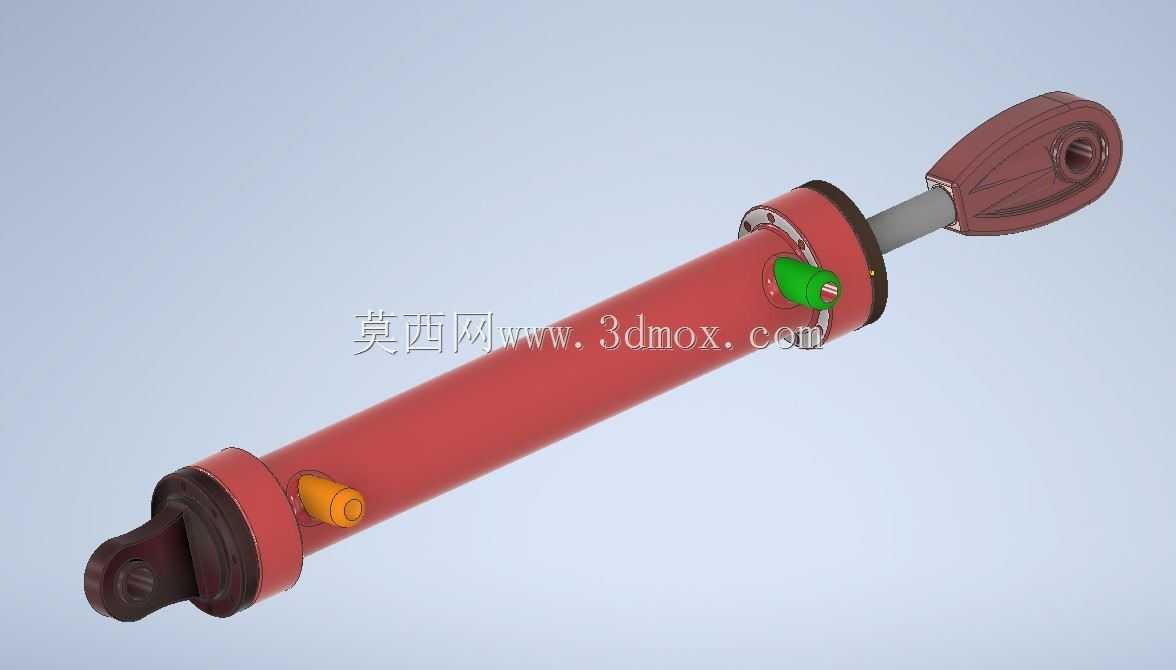

　　这款铰接式双耳环结构的液压执行元件，是液压传动系统里将液压能转换为直线往复机械能的核心部件，日常在工程机械、环卫设备、农业机械、工业自动化生产线的液压回路中都有大量应用场景，比如挖掘机的动臂驱动、装载机的转斗动作、垃圾压缩站的推压机构、农机具的姿态调整，都需要依靠这类元件完成动力输出。从结构设计逻辑来看，这款油缸采用两端铰接的安装形式，两端的耳环结构内置关节轴承安装位，能够补偿安装过程中出现的小角度同轴度误差，避免设备运行过程中因机架形变、安装偏差产生的侧向力直接作用在活塞杆上，大幅降低活塞杆弯曲、密封件偏磨的失效概率。缸筒部分采用无缝钢管加工成型，内壁经过滚压工艺处理，表面粗糙度控制在Ra0.4以下，

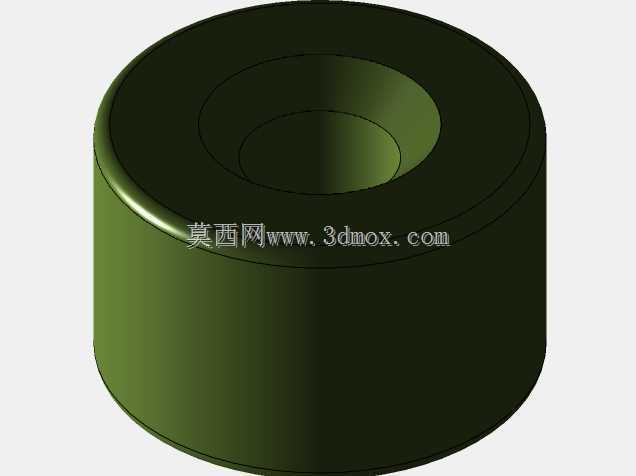

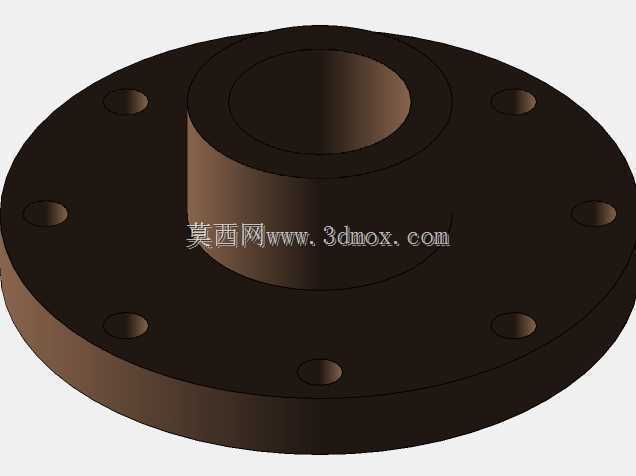

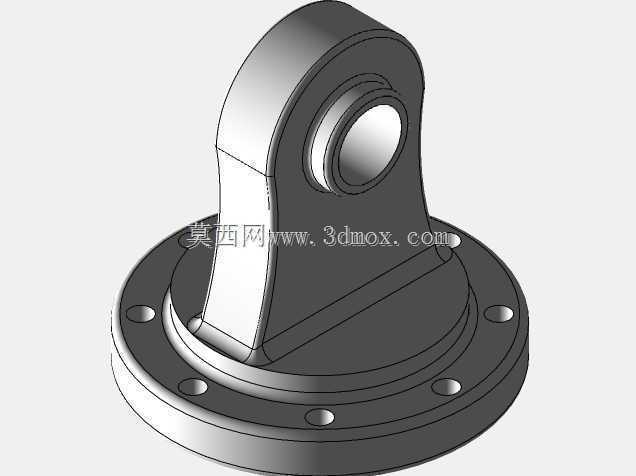

　　既可以减少活塞往复运动时的摩擦阻力，也能给密封件提供更友好的摩擦接触面，延长密封组件的使用寿命。缸筒两端分别通过螺纹连接和焊接工艺固定端盖与耳环支座，焊接位置做了坡口处理，保证焊接强度能够承受额定工作压力下的轴向载荷，端盖位置设置了导向套结构，导向套采用铜基合金材质，内嵌防尘圈、斯特封、格莱圈的组合密封结构，最外侧的防尘圈可以阻挡外界环境中的粉尘、泥沙、水汽进入缸筒内部，避免杂质刮伤活塞杆表面、污染液压油；斯特封负责活塞杆处的高压油密封，格莱圈则配合活塞上的密封件完成活塞两侧腔室的压力隔离，保证油缸的容积效率。活塞杆表面采用镀硬铬处理，镀层厚度控制在0.03-0.05mm，硬度达到HV800以上，既具备优秀的耐磨性能，

　　也有不错的防锈能力，适配户外露天作业的设备使用场景。缸筒侧面设置的两个油口分别对应无杆腔和有杆腔，油口采用标准公制螺纹连接，方便和液压系统的高压油管对接，其中靠近杆端的油口负责有杆腔的进回油，靠近缸底的油口负责无杆腔的进回油，通过换向阀控制两个油口的压力油流向，就能实现活塞杆的伸出与缩回动作。从安装边界尺寸来看，这款油缸的最小安装距是指活塞杆完全缩回时，两端耳环铰接孔中心的距离，这个尺寸直接决定了设备安装位的最小空间要求，设计选型时需要保证设备在最小行程位置时，安装位的中心距和该尺寸匹配，避免出现顶死或者拉脱的问题；最大安装距是活塞杆完全伸出时两端铰接孔的中心距，对应设备最大动作位置的空间尺寸，选型时需要预留足够的行程余量，

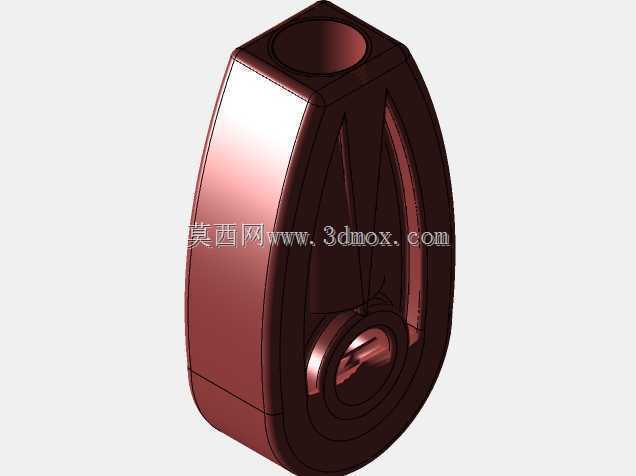

　　避免活塞杆完全伸出后活塞撞击端盖。耳环的铰接孔直径、耳环宽度是和设备连接耳板匹配的核心尺寸，设计时需要保证连接销轴的直径和铰接孔内径一致，耳板的间距和耳环宽度匹配，销轴安装后需要加装开口销或者轴端挡圈固定，避免设备运行过程中销轴脱出。缸筒的外径尺寸决定了安装时的径向空间需求，部分需要在狭小空间布置油缸的设备，需要提前核算缸筒外径和周边结构件的间隙，避免油缸动作时和周边部件发生干涉。油口的伸出长度和朝向也需要在安装时重点确认，避免接完高压油管后，油管和周边结构产生摩擦，长期运行磨破油管造成液压油泄漏。这款油缸的设计没有设置外置的缓冲结构，适合行程较短、运行速度不高的工况，如果用在高速往复的场景，可以在端盖位置加装可调缓冲装置，在活塞行程末端通过节流孔降低回油速度，减少活塞对端盖的机械冲击。日常维护过程中，需要定期检查活塞杆表面是否有划伤、镀层脱落的情况，检查密封位置是否有液压油渗漏，定期更换液压油滤芯，保证液压油的清洁度，避免杂质进入缸筒内部造成密封件磨损、缸筒内壁拉伤，影响油缸的正常使用。
